本文通过一位BIM项目经理的视角，分享了在不同项目中应用的各种图表工具和技术，包括甘特图、燃尽图、WBS分解图等，并介绍了在实际工作中总结的一些建筑管综技巧。
在不同的体制、不同的行业、不同的公司担任项目经理是完全不一样的，我讲这句话相信大家不会有太大的反驳。
如果各行业将项目经理类别的职位按照项目团队地位高低排一个名次的话。
The last one，最后一名肯定是我们这一行（我是一个比木耳）。
和大家讲一下相关成员（项目其他成员）和项目经理（我）的故事。
不知道大家同意不同意，反正目前我和我的小伙伴儿们就是这个样子！
生活虽然不完美，但并不太表它不美！成长的过程是痛苦的，但它磨砺了我的内在，比如，我掌握了一些技能。
可能大家都在调侃，当项目经理的无非就是两种人：一种技艺高超，能力超群；另一种技术差劲，调岗作侯，BIM行业的项目经理那肯定就是第二种。
可能，或许是吧！但是经过种种项目，我掌握了一些还算很牛X的技能。

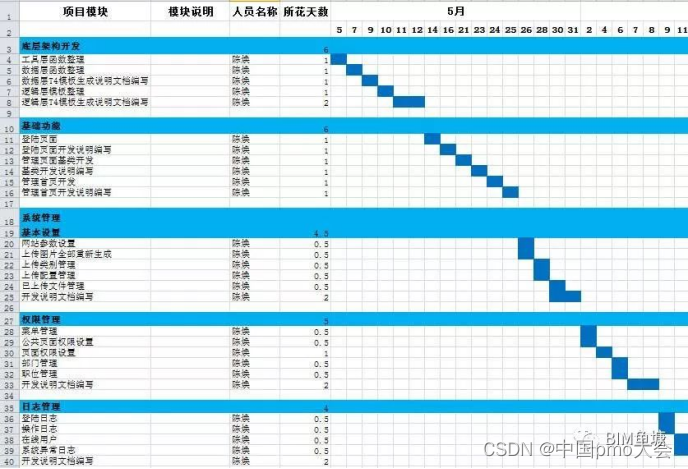

1、 横道图
也叫甘特图，貌似也是最知名的项目管理图表，其他伙伴常用Project，而我用excel……

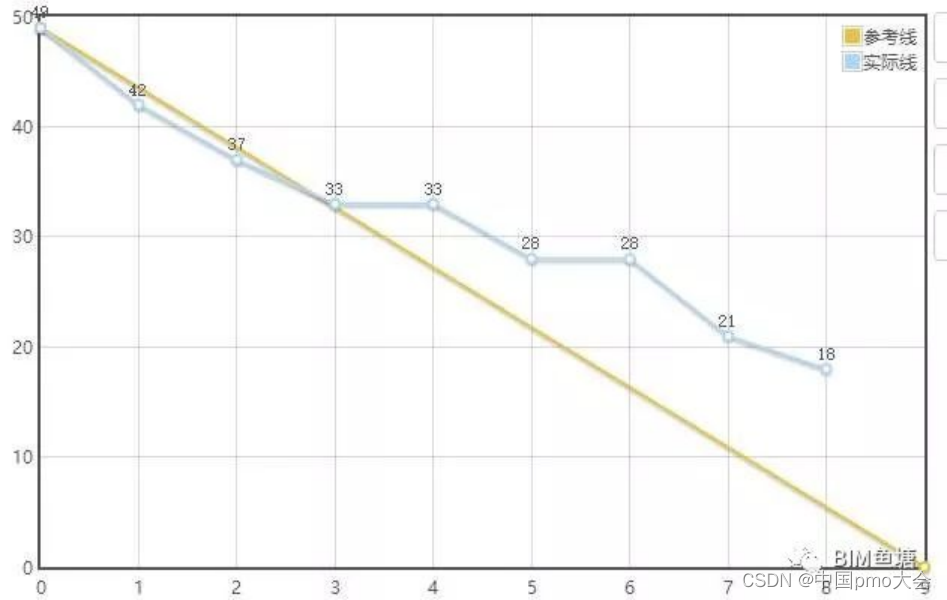

2、 燃尽图
是在项目完成之前，对需要完成的工作的一种可视化表示。

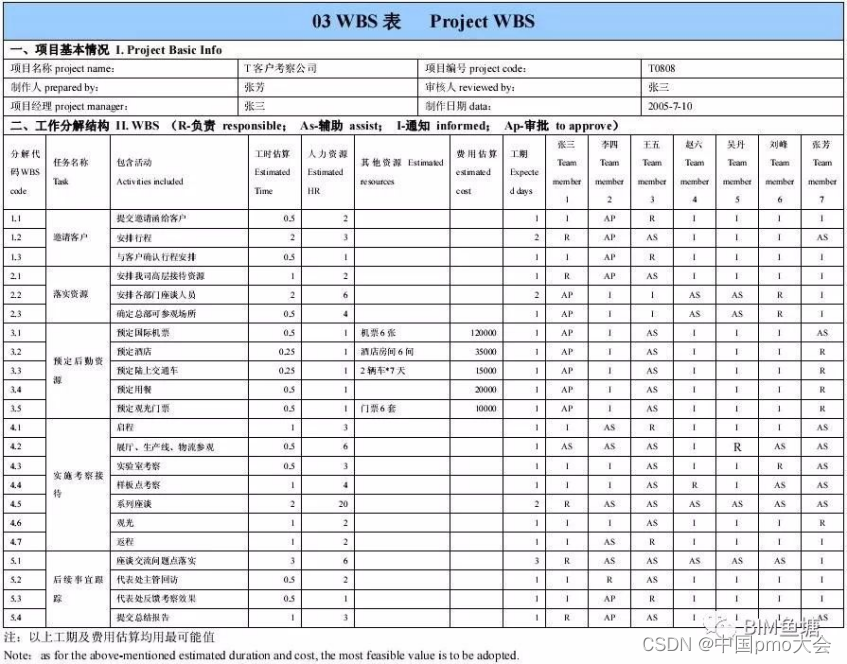

3、 WBS（工作结构）分解图
把合同分析分成项目，分配到每个成员，其他小伙伴们常用Visio/亿图/Xmind/Mingmanger，而我用excel……

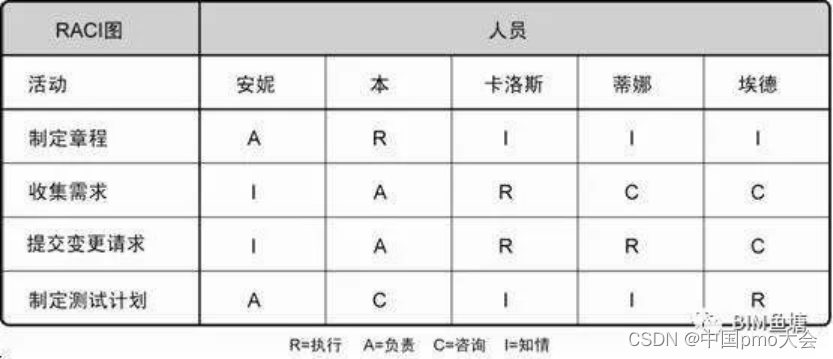

4、 RACI图
有时候避免相关同事后期责任推诿，就干脆在项目进行过程中记录大家的责任，其他小伙伴们常用Visio/亿图，而我用excel……

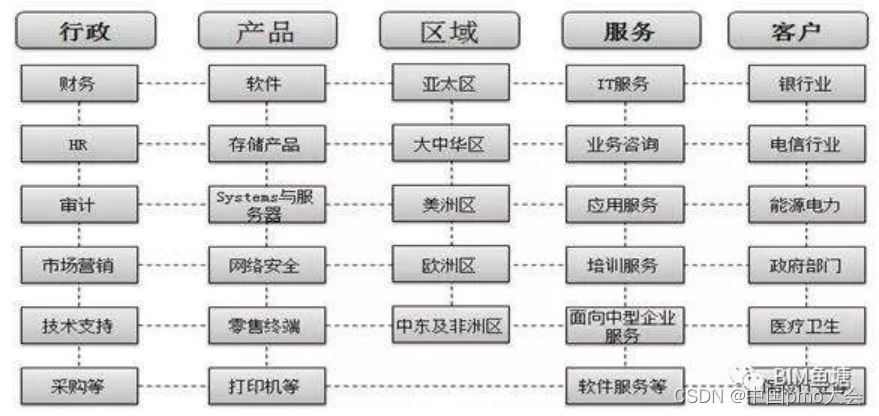

5、 矩阵组织图
因为BIM部门、设计部门与其他部门统称为职能部门，单独核算和管理，但是项目又不允许我们完全独立，所以只得保持一定距离的联系，太远不行太近又起火，保持适当的距离产生美。其他小伙伴们用Visio/亿图，而我用excel……

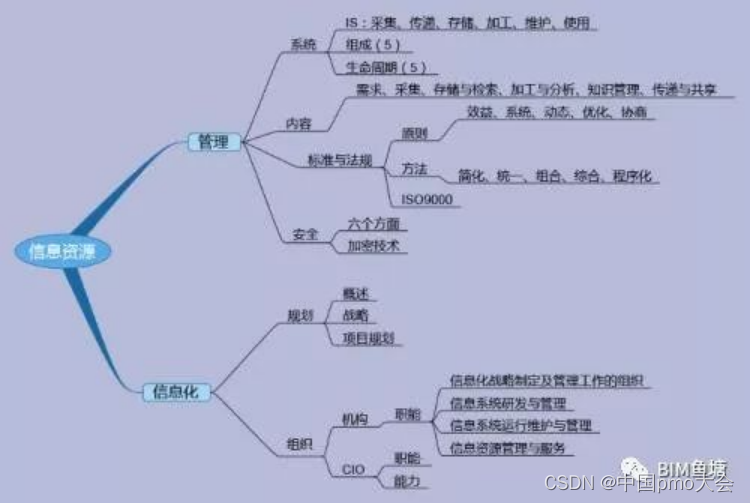

6、 思维导图
其实吧，说实话，我属于那种干啥啥不行，吃嘛嘛不剩，生病被喂过期药还被亲妈问“这要过期了，你吃了有啥感觉没”的可怜淫……，无奈和业主沟通经营都会带着我在业主那挖需求。我都用这个玩意儿，小伙伴们都用Xmin/Mindmanger，而我用Mindmanger……

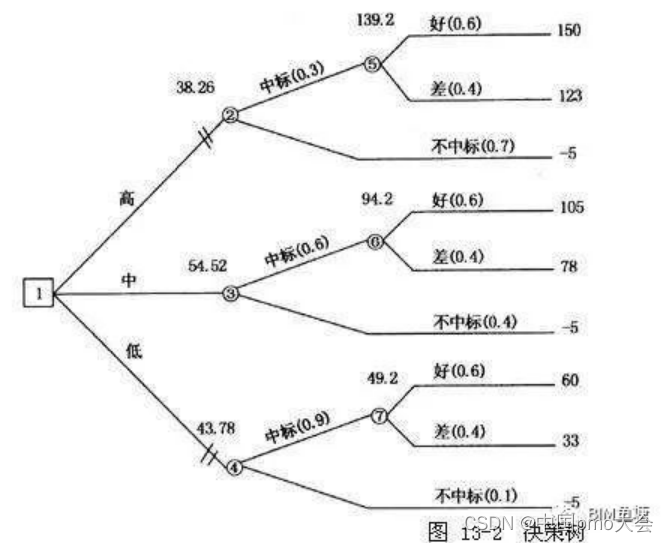

7、 决策树分析图
为什么说BIM部门的项目经理会的多，因为经营那帮觉得我们可闲，还会逼我出方案，因为他们觉得养我比较亏钱，我这种脑子不至于笨到这都学不会，小伙伴们经常用Visio/亿图，而我用手绘……

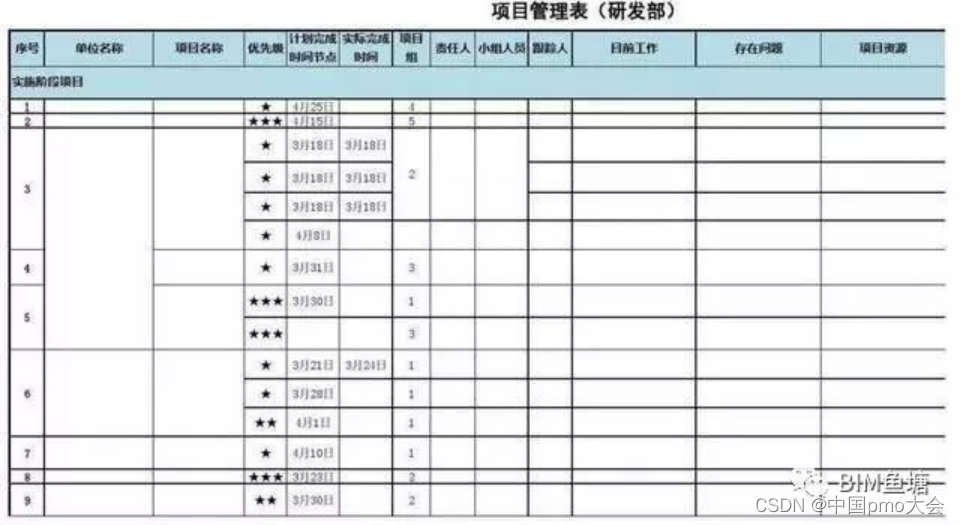

8、 状态表
每次业主周五发来新版设计图，就会说下周给我模型的时候，我内心就会颤抖，但是为了平衡BIM部门同事的业绩，和追踪责任归属，我还是耐心地做了。小伙伴常用Visio/亿图，而我用excel……
无奈,不仅仅被逼着学习了好多技术方面图标运用,还学会了看一些建筑物的管综办法,当然这不是我主动学习的,而是被逼的......
记得刚工作的时候,看到好多管综原则,比如“新建管线让原有管线,压力管让自流管,管径小的管线让管径大的管线”类似的有好多……
我和小鱼儿是同门师兄弟,出身总图设计专业,研究生阶段依然攻读总图设计,可惜参加工作后并未从事相关工作。
但是,也没七老八十,还能记得那是场地管线综合设计的原则和准则,但是在BMer们所在的区域,这可能已经不是那么的适用了。
刚参加工作后请教几位老前辈,清楚的记得他们讲给我听得话“工民建部分管综设计没有太多的规范要求,建筑主导总图偏工业,但从未见学科培养体系内包含有相关学科的培养方案,危险性较低,实际操作,间距方便后期维修即可”。
从那之后我就开始整理和总结起了我自己的办法细则,今天分享给大家一些,还望大家支持。
1、在敞大空间(地下室、车库和广场类等)给水管道如果使用金属材质管材,因为线膨胀系数较小,但是如果采用塑料材质类管材,线膨胀系数是金属材质的数倍，长度如果较长,最好设置伸缩补偿措施,再用管道自身的折角变形来补偿温度变形,避免管道因热胀冷缩破裂。
2、在标准层类型的层内,小管径的配水支管,可以埋设到楼板层的找平层内或在非承重墙体上开凿的管槽之内,但是厚度会受到找平层的厚度和深度的限制,一般外径最好不要大于25mm,住宅入户的管径也最好不要小于20mm。
3、建筑物的排出管如每根与室外排水管平接,则会造成每根排出管的埋设深度标高和坡度都不一致。如果埋深过大,则会给施工带来不便,同时,如果平接,排水高峰期室内卫生器具有可能会冒泡满溢。
4、水流偏转角不得小于90度才能保证正常的水力条件,避免水柱互不干扰,最好接管处落差大于0.3m,水注转弯角度影响就会减弱。
5、一般污水管地漏等设置存水弯,考虑到水分蒸发,自虹吸损失及管道内气压变化等因素,我国遵循国际规定水封深度不得小于50mm。
6、污水立管底部最好设置大一个单位的管径,可减少底部反压。
7、屋面排水立管一般不少于2根。
8、相应的一些热水管道因膨胀产生伸长,如果管道无自由伸缩的余地,则使管道内承受超过所许可的内应力,致使管道弯曲甚至破裂,所以需要在中间设置伸器。
9、热水管道还应在集聚空气的地方装上自动放气阀或常用手动放气阀的集气管,最好在上行下给式的系统中建议将横干管的坡度增加1%,减少管道内液体溶解气体对管道的损失。

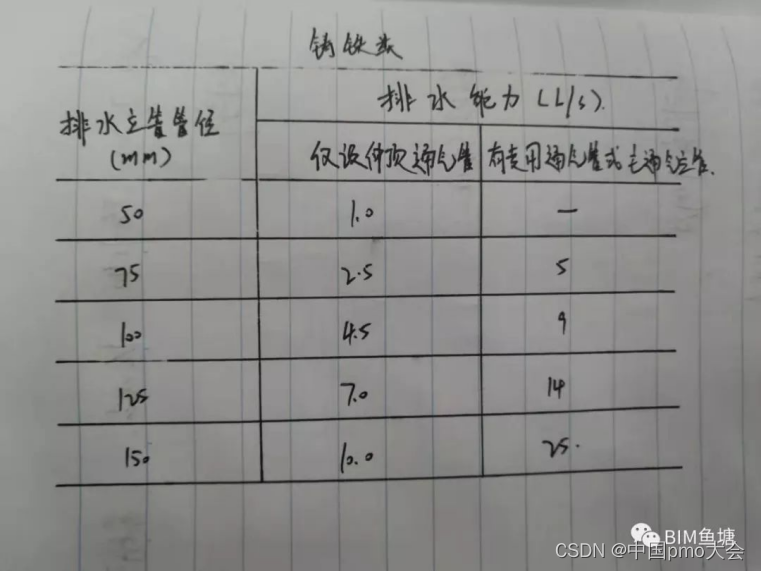

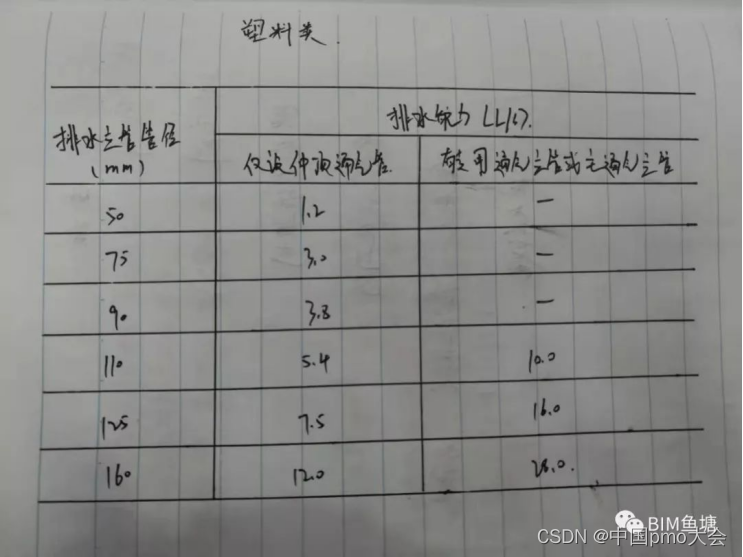

10、生活排水管的最大排水能力。（文章来源：模动数字 作者：金枪鱼）
