对卫星轨道建模
本例将学习如何
* 定义轨道；
* 对轨道上的飞船定向；
* 执行稳态分析以得到瞬态分析的初始温度文件；
* 设置初始温度边界条件。
在这里插入图片描述
本例的目标是熟悉轨道定义和求解选项。使用同上例的模型 my_sat.mf1。
首先定义轨道加热：
选择需要计算太阳热载荷的单元，创建一个高度约为 900 km 的轨道。

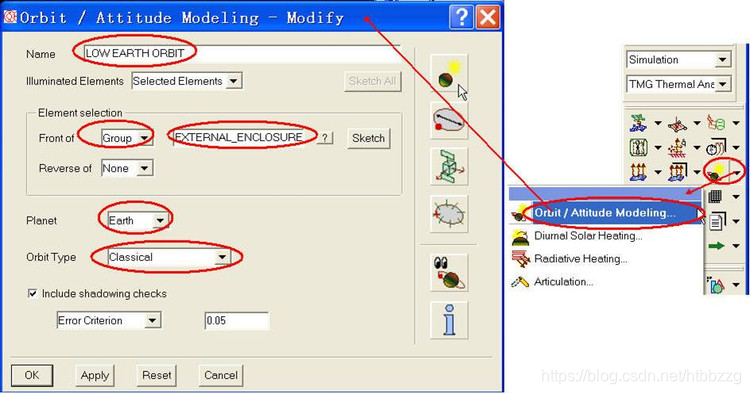

在 Orbit / Attitude Modeling - Create 表单中：
输入轨道名：LOW EARTH ORBIT
Illuminated Elements: Selected Elements
Front of: Group -> ? -> EXTERNAL_ENCLOSURE
Orbit Type: Classical
注意：计算太阳热载荷时可以选择全部单元，此处只选择外部包络是为了加快计算速度。

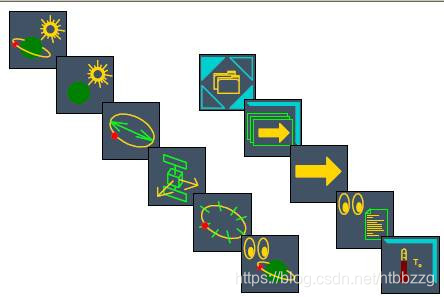

定义轨道：
在这里插入图片描述
在 Orbit / Attitude Modeling - Create 表单中点击图标 (右边第一个图标) 以定义太阳参数：
在 Planet & Sun Characteristics 表单中，输入：
Sun Position: June Solstice (夏至点)
然后点击 Compute From June Solstice 按钮，进行太阳热流计算。
