I-Deas TMG 热耦合 (续)

热耦合的类型
有多种热耦合类型，最常用的有以下几种：
1. Constant Coefficient - 默认，G = V*A；
2. Absolute - 忽略主单元的面积，G = V；
3. Variable Coefficient - 创建变化的传热系数，该系数随所选参数而变化 G = V(x)A；
4. Length Proportional - 用于主单元为梁单元的情况，导热与梁单元长度成比例 G = VL
5. Radiation - 创建辐射换热
G = V * A * e * s * T5
V 为次单元对主单元的视角系数； e 为主单元的发射率；s 为 Stefan-Boltzmann 常数；T 为主单元的 “线性化温度”。

热耦合的性质
不同类型热耦合，其系数 V 的含义不同，见下表：
在这里插入图片描述
非几何单元
非几何单元没有相关的几何体：
1. 非几何单元没有节点，不能在屏幕上显示；
2. 它代表模型中的一个计算点；
3. 非几何单元可以定义温度或热容；
4. 可以设定有相变的非几何单元。

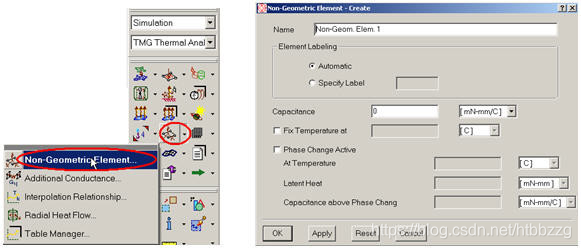

创建非几何单元
创建非几何单元的步骤如下：
1. 选取 Non-Goemetryic Element
2. 输入实体名并点击 Create
3. 按需要填写表单中的有关内容
在这里插入图片描述
非几何
