【CANoe】IPv4首部解读

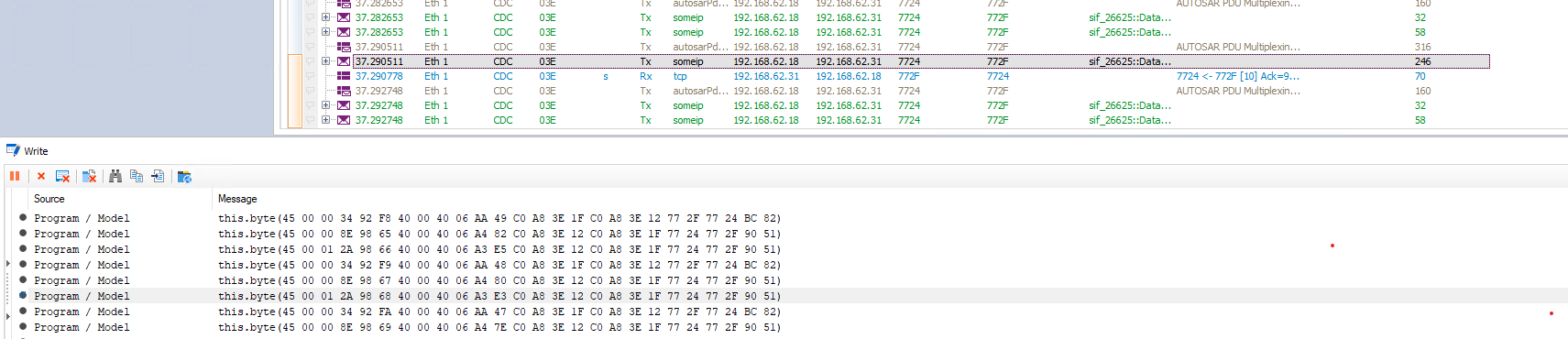

CANoe的on ethernetPacket中获取的IPv4的帧报文如下：

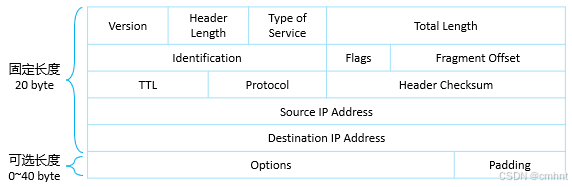

对应关系如下：

45 00 01 2A 98 68 40 00 40 06 A3 E3 C0 A8 3E 12 C0 A8 3E 1F 77 24 77 2F 90 51

4：4bit：IP信息，4为IPv4，6为IPv6，此处为IPv4

5：4bit：首部长度，首部长度为此bit代表的数字乘以4为首部长度，此处数字为5，则5*4 = 20bytes，则此帧的首部长度为20字节。

00：8bit：type of service：服务类型。只有在有QoS差分服务要求时，这个字段才起作用。TOS用于为报文实施QoS服务。默认情况IP网络的报文服务机制是FIFO（先进先出），那么当网络资源不够时，FIFO导致重要业务质量得不到保证，利用TOS字段给报文标记成不同的优先级，按照优先级提供区分服务，优化网络服务质量 - 还未研究

01 2A：16bit：整个IP数据包长度，此处长度为298个bytes数据

98 68：Identification：16bit，标识，分片重组时会用到该字段 - 还未研究

40所在的3bit：Flags：3 bit，标志位，分片时用到 - 还未研究

40 00所在的Fragment Offset：13bit，片偏移，分片重组时会用到该字段 - 还未研究

40：Time to live：生存时间，取值范围0-255，每经过路由转发，TTL减一，减到0还没到目的地，路由器丢弃该报文，用于避免报文无限在网络中转发下去。路由环路：指报文在若干路由设备之间不断转发，而无法到达目的地的现象 - 还未研究

06：8bit：Protocol，下一层协议。指出此数据包携带的数据使用何种协议，以便目的主机的IP层将数据部分上交给哪个进程处理

        1:ICMP, Internet Control Message；

        2:IGMP, Internet Group Management；

        6:TCP , Transmission Control Protocol；

        17:UDP, User Datagram Protocol；

        89：OSPF，Open Shortest Path First；

        此处下一层是TCP。

A3 E3：首部校验和。

C0 A8 3E 12：源IP地址。此处为：192.168.62.18（与Trace中相符）

C0 A8 3E 1F：目标IP地址，此处为：192.168.62.31（与Trace中相符）
