【CANoe】TCP首部解读

接上文“【CAPL】IPv4数据的首部解读-优快云博客”

整条报文解析：

45 00 01 2A CE 94 40 00 40 06 6D B7 C0 A8 3E 12 C0 A8 3E 1F 77 24 77 2F A9 53 DD AB F6 C5 86 13 80 18 00 E3 2B 09 00 00 01 01 08 0A 82 F2 08 75 00 00 0A B5 68 01 81 00 00 00 00 EE

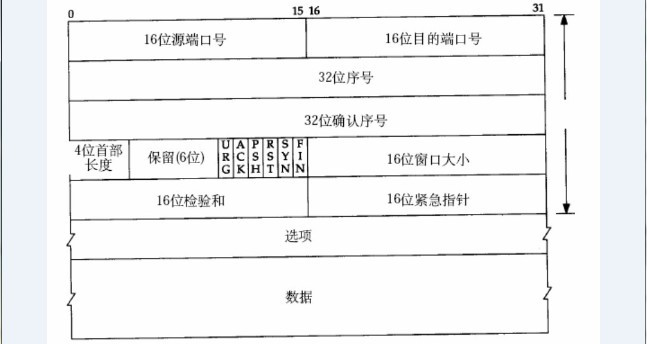

45 00 01 2A CE 94 40 00 40 06 6D B7 C0 A8 3E 12 C0 A8 3E 1F : IPv4的首部

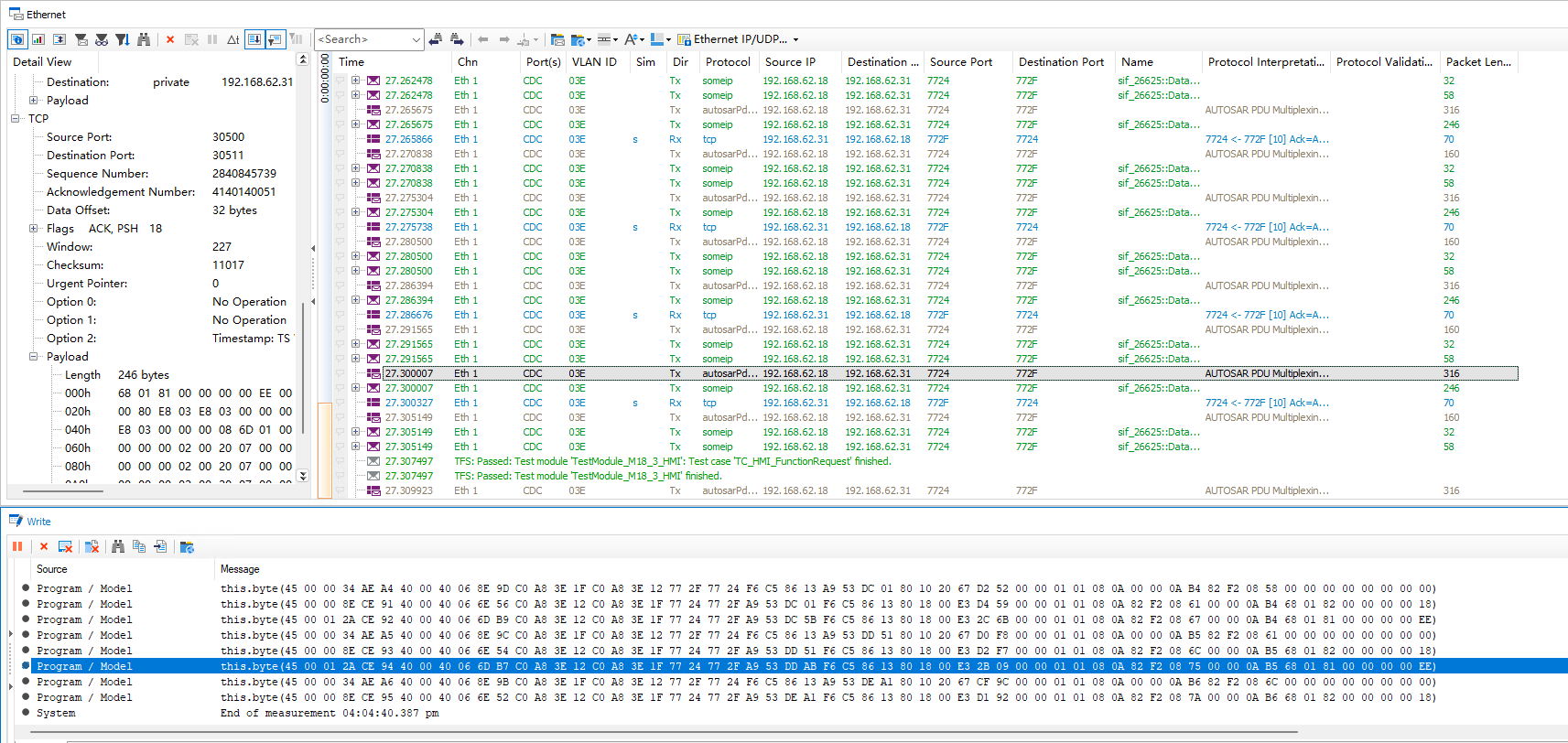

77 24：16bit：源端口号（和trace相对应），和解析界面的Source Port一致

77 2F：16 bit：目标端口号（和trace相对应），和解析界面的Destination Port一致

A9 53 DD AB : 32bit：序列号，和解析界面的Sequence Number一致

F6 C5 86 13 ：32bit：确认序号，和解析界面的Acknowledgement Number一致

8：4bit：首部长度，8的意思是8*4 = 32个字节长度为此例子中的首部长度，不管什么数字，都是乘以4.

0 18：12bit：0000 00011000：其中前6bit为保留位，其余的数据如下表示：URG = 0， ACK = 1，PSH = 1，RST = 1， SYN = 0，FIN = 0

URG：紧急标志位，说明紧急指针有效；

ACK：确认标志位，一般都为1，说明确认序号有效；

PSH：推标志位，置位时表示接收方应立即请求将报文交给应用层；PSH置1的数据包优先确认，其余的数据包等待

RST：复位标志，用于重建一个已经混乱的连接；

SYN：同步标志，该标志仅在三次握手建立TCP连接时有效

FIN：结束标志，带该标志位的数据包用于结束一个TCP会话

00 E3：16bit：TCP流量控制由连接的每一端通过声明的窗口大小来提，此例子为227个byte为一个TCP包

2B 09：16bit：校验和

00 00：16bit：紧急指针，指向数据中优先部分的最后一个字节，通知接收方紧急数据的长度，该字段在URG标志置位时有效

01 01 08 0A 82 F2 08 75 00 00 0A B5：Option：由于固定头为20字节，刚刚算出来的首部数据为32字节，则Option为12字节。

68 01 81 00 00 00 00 EE：TCP的data部分
