先看【CAPL】IPv4首部解读-优快云博客

再看【CAPL】TCP首部解读-优快云博客

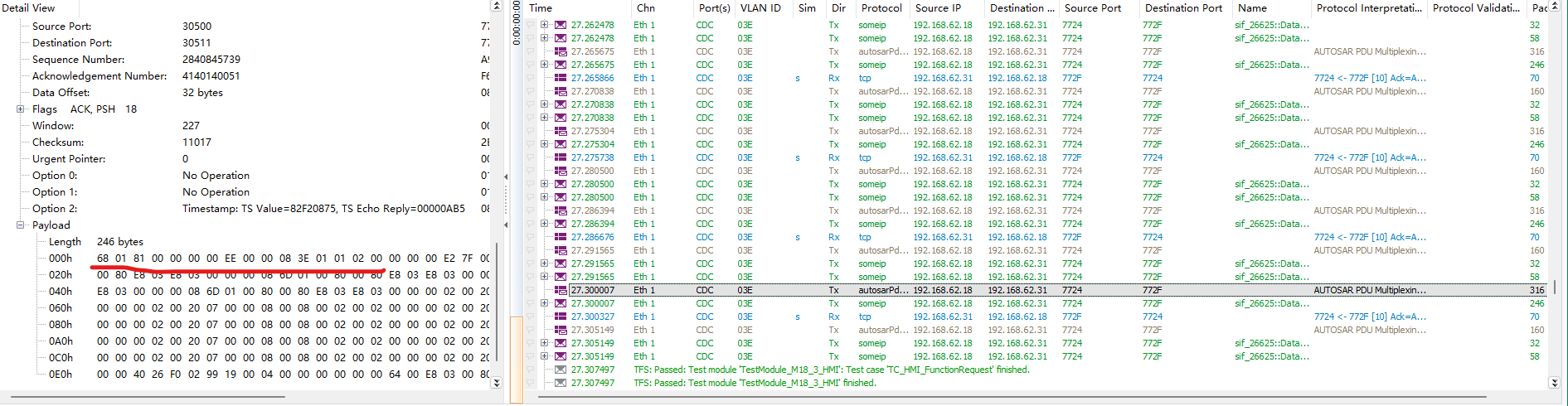

下为TCP帧的someip帧，someip帧的首部被认为了TCP帧的数据

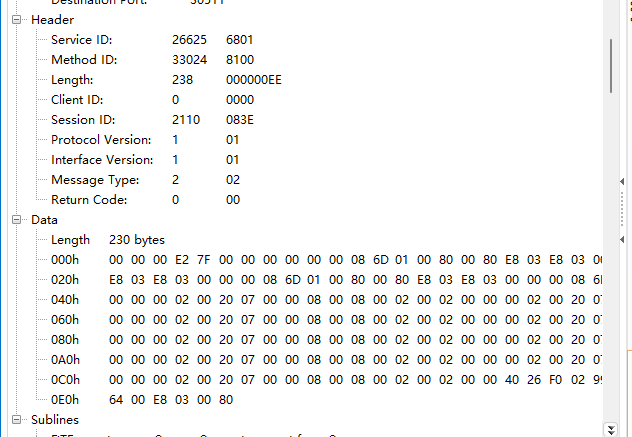

下已经解析为someip帧，首部已经被解析，数据为真正的数据

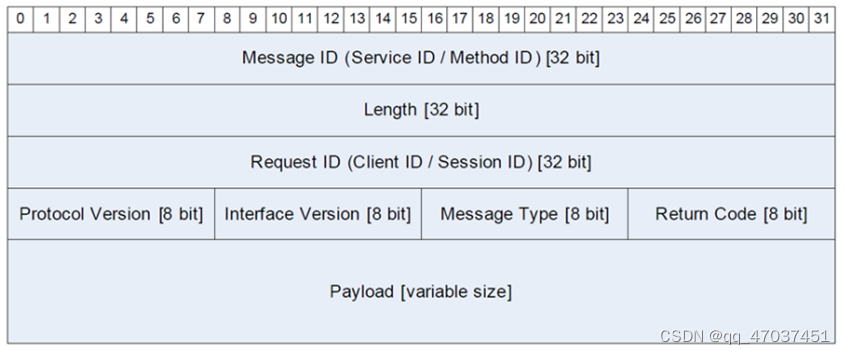

Someip帧首部如下：

首部数据：68 01 81 00 00 00 00 EE 00 00 08 3E 01 01 02 00 00 00 00 E2 7F

68 01 ：16bit：Service ID

81 00 ：10000001 00000000：1 bit：置1即可

81 00 ：10000001 00000000：15bit：Method ID，实际Method ID仅占81 00中的后15个bit

00 00 00 EE：32Bit：Payload Length：长度为238个字节

00 00：16bit：client id，区分不同客户端，Method的请求报文和响应报文Client ID值相同，Event报文Client ID值为0x0000，SD报文中的Client ID值为0x0000

08 3E：16bit：session id，区分同一客户端的多次调用

01：8bit：protocol version：协议版本标识已使用的SOME/IP首部格式，协议版本固定为0x01

01：8bit：interface version：8bit，服务接口的主要版本，接口版本固定为0x01

02：8bit：Message type：区分不同类型的报文，此报文为通知类型

数值类型描述
0x00

请求

期望得到响应的请求（甚至无效）
0x01无返回请求无返回的请求报文
0x02通知期望没有响应的通知/事件回调的请求报文
0x80响应响应报文
0x81错误包含一个错误的响应报文
0x20TP请求期望得到响应的TP请求（甚至无效）
0x21TP无返回请求无返回的TP请求报文
0x22TP通知期望没有响应的通知/事件回调的TP请求报文
0x23TP响应TP响应报文
0x24TP错误包含一个错误的TP响应报文

00 ：8bit：return code，返回代码用于指示一个请求是否已被成功处理

Message TypeAllowed Return Codes
REQUESTN/A set to 0x00 (E_OK)
REQUEST_NO_RETURNN/A set to 0x00 (E_OK)
NOTIFICATIONN/A set to 0x00 (E_OK)
RESPONSESee Return Codes
ERRORSess Return Code, shall not be 0x00 (E_OK)

00 00 00 E2 7F: Someip帧的数据开始了
