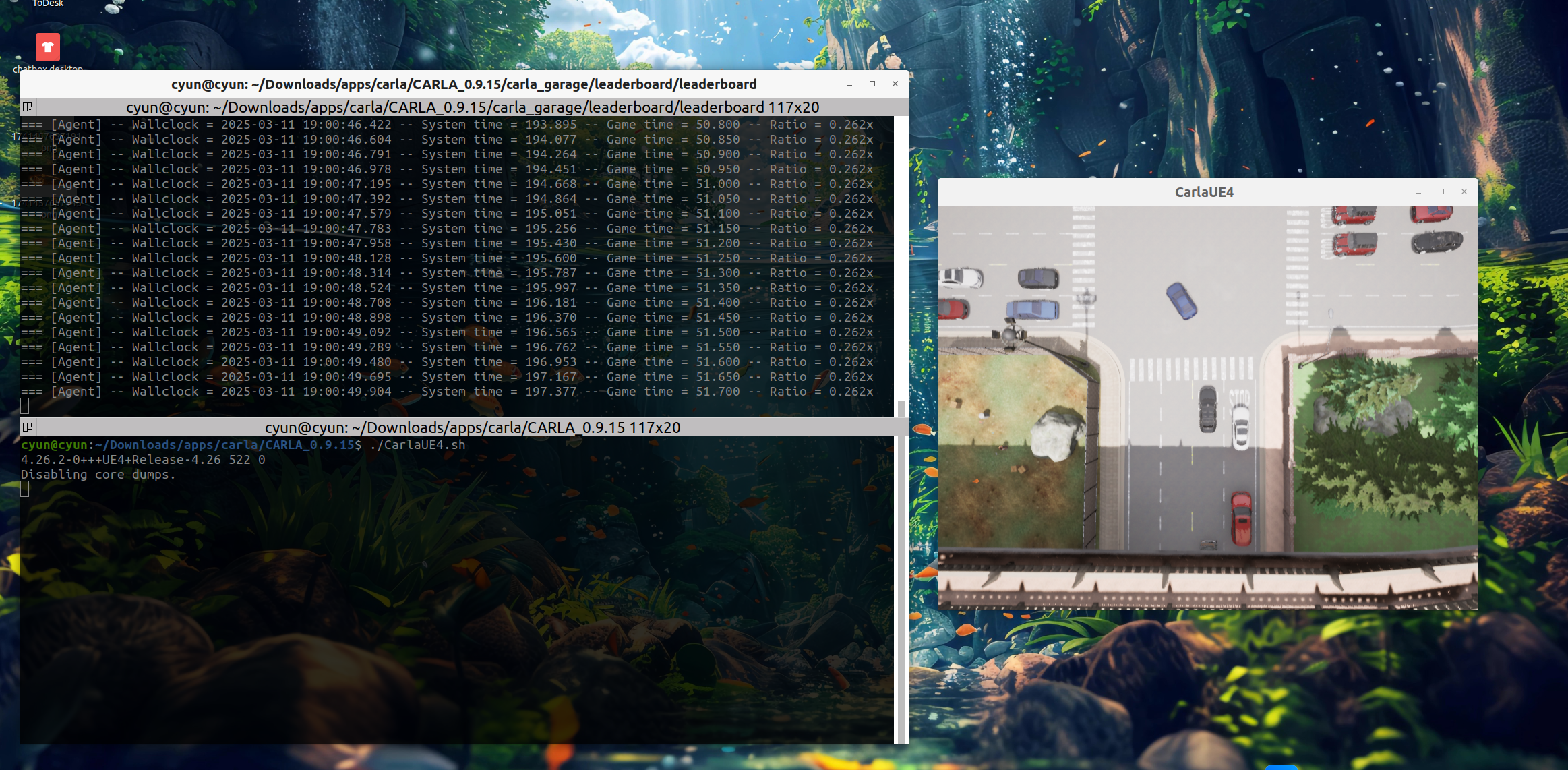

garage是carla的leadboard的其中一种驾驶专家,所以我们先了解一下carla leaderboard是什么.然后复现一个通过garage进行驾驶的端到端模型.效果为:
在这里插入图片描述

Leaderboard 2.1 入门

本页面信息涉及最新版本的 Leaderboard 2.1。有关其他版本的信息，请查阅旧版本部分。

为了开始开发您的自动驾驶代理，您需要完成以下步骤：

1. 系统设置
1.1 获取 CARLA leaderboard 包
1.2 获取 Leaderboard 和 Scenario_Runner
1.3 定义环境变量
2. 使用 Leaderboard 创建自动驾驶代理
2.1 Leaderboard 初步使用
2.2 理解 Leaderboard 组件
3. 创建您自己的自动驾驶代理
3.1 创建 get_entry_point
3.2 重写 setup 方法
3.3 重写 sensors 方法
3.4 运行时代理-leaderboard 通信
3.5 重写 destroy 方法
4. 训练和测试您的代理
4.1 预定义的训练和测试路线

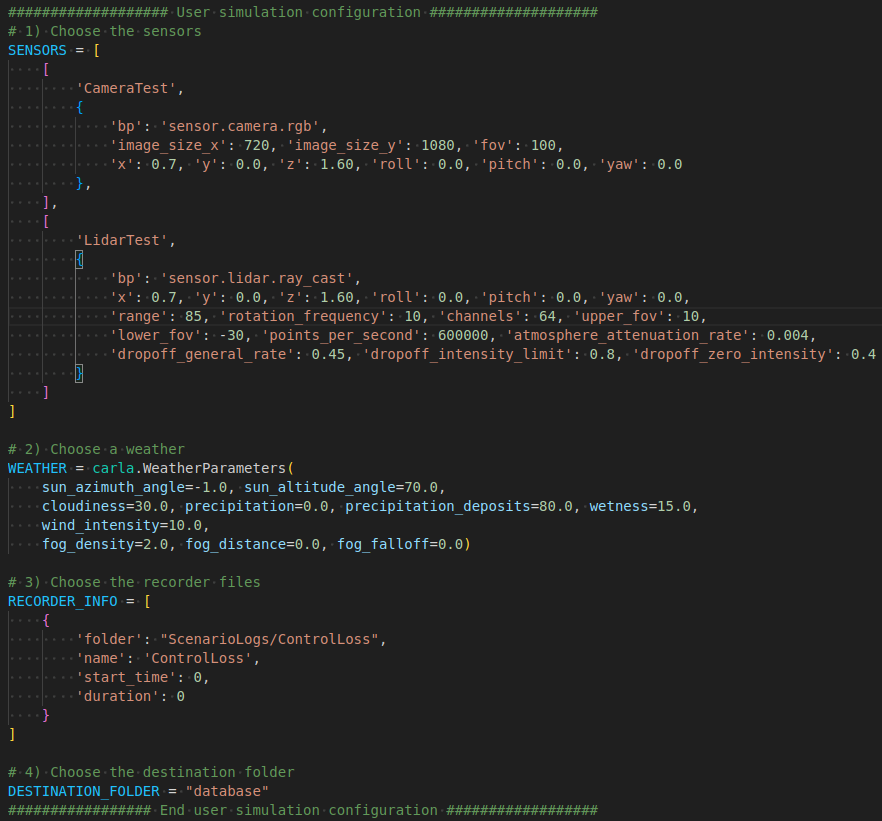

4.2 训练数据库创建工具
5. Discord 服务器

1. 系统设置

1.1 下载 CARLA leaderboard 包

下载打包的 CARLA leaderboard 发布版本。
将包解压缩到一个文件夹中，例如 CARLA。

在以下命令中，将 ${CARLA_ROOT} 变量更改为您的 CARLA 根文件夹。

为了使用 CARLA Python API，您需要在您喜欢的环境中安装一些依赖项。作为参考，对于 conda，首先创建一个新环境：

conda create -n py37 python=3.7
conda activate py37
cd ${CARLA_ROOT}  # 将 ${CARLA_ROOT} 更改为您的 CARLA 根文件夹
pip3 install -r PythonAPI/carla/requirements.txt

CARLA Leaderboard 发布版本基于 0.9.14 版本。它还具有 0.9.15 版本的一些功能，例如新的大型地图功能。因此，使用 API 时，请参考该文档。

1.2 获取 Leaderboard 和 Scenario Runner

下载 Leaderboard 仓库 leaderboard-2.1 分支。

git clone -b leaderboard-2.1 --single-branch https://github.com/carla-simulator/leaderboard.git

在以下命令中，将 ${LEADERBOARD_ROOT} 变量更改为您的 Leaderboard 根文件夹。

安装所需的 Python 依赖项。

cd ${LEADERBOARD_ROOT} # 将 ${LEADERBOARD_ROOT} 更改为您的 Leaderboard 根文件夹

pip3 install -r requirements.txt

下载 Scenario Runner 仓库 leaderboard-2.1 分支。

git clone -b leaderboard-2.1 --single-branch https://github.com/carla-simulator/scenario_runner.git

在以下命令中，将 ${SCENARIO_RUNNER_ROOT} 更改为您的 Scenario_Runner 根文件夹。

使用相同的 Python 环境安装所需的 Python 依赖项。

cd ${SCENARIO_RUNNER_ROOT} # 将 ${SCENARIO_RUNNER_ROOT} 更改为您的 Scenario_Runner 根文件夹
pip3 install -r requirements.txt

1.2.1 基于 ROS 的代理

首先，下载并安装适当的 ROS 或 ROS2 发行版。Leaderboard 2.1 支持 ROS Melodic、ROS Noetic 和 ROS2 Foxy。之后，克隆并构建 CARLA ROS 桥接仓库，适用于 ROS 或 ROS2。克隆 CARLA ROS Bridge 仓库时，请确保指定 leaderboard-2.1 分支：

git clone --recurse-submodules -b leaderboard-2.1 --single-branch https://github.com/carla-simulator/ros-bridge

1.3 定义环境变量

我们需要确保不同的模块可以找到彼此。

使用以下命令打开 ~/.bashrc 配置文件：
编辑您的 ~/.bashrc 配置文件，添加以下定义。编辑后保存并关闭文件。

export CARLA_ROOT=PATH_TO_CARLA_ROOT
export SCENARIO_RUNNER_ROOT=PATH_TO_SCENARIO_RUNNER
export LEADERBOARD_ROOT=PATH_TO_LEADERBOARD
export PYTHONPATH="CARLA
ROOT/PythonAPI/carla/":"{SCENARIO_RUNNER_ROOT}":"LEADERBOARD
ROOT":"{CARLA_ROOT}/PythonAPI/carla/dist/carla-0.9.14-py3.7-linux-x86_64.egg":${PYTHONPATH}

记住使用以下命令 source .bashrc，使这些更改生效：

2. 使用 Leaderboard 创建自动驾驶代理

2.1 Leaderboard 初步使用

Leaderboard 将负责运行您的自动驾驶代理，并评估其在多个路线的不同交通情况下的行为。为了更好地理解这个过程，让我们运行一个基本代理。

在一个终端中运行 CARLA 服务器。

cd ${CARLA_ROOT}
./CarlaUE4.sh -quality-level=Epic -world-port=2000 -resx=800 -resy=600

在另一个终端中，导航到 ${LEADERBOARD_ROOT}。虽然 Leaderboard 使用 leaderboard_evaluator.py python 脚本运行，但使用的参数数量可能使其直接在终端中运行非常不方便。因此，建议使用 bash 脚本。Leaderboard 提供了 run_leaderboard.sh 脚本，它正是这样做的。运行脚本：

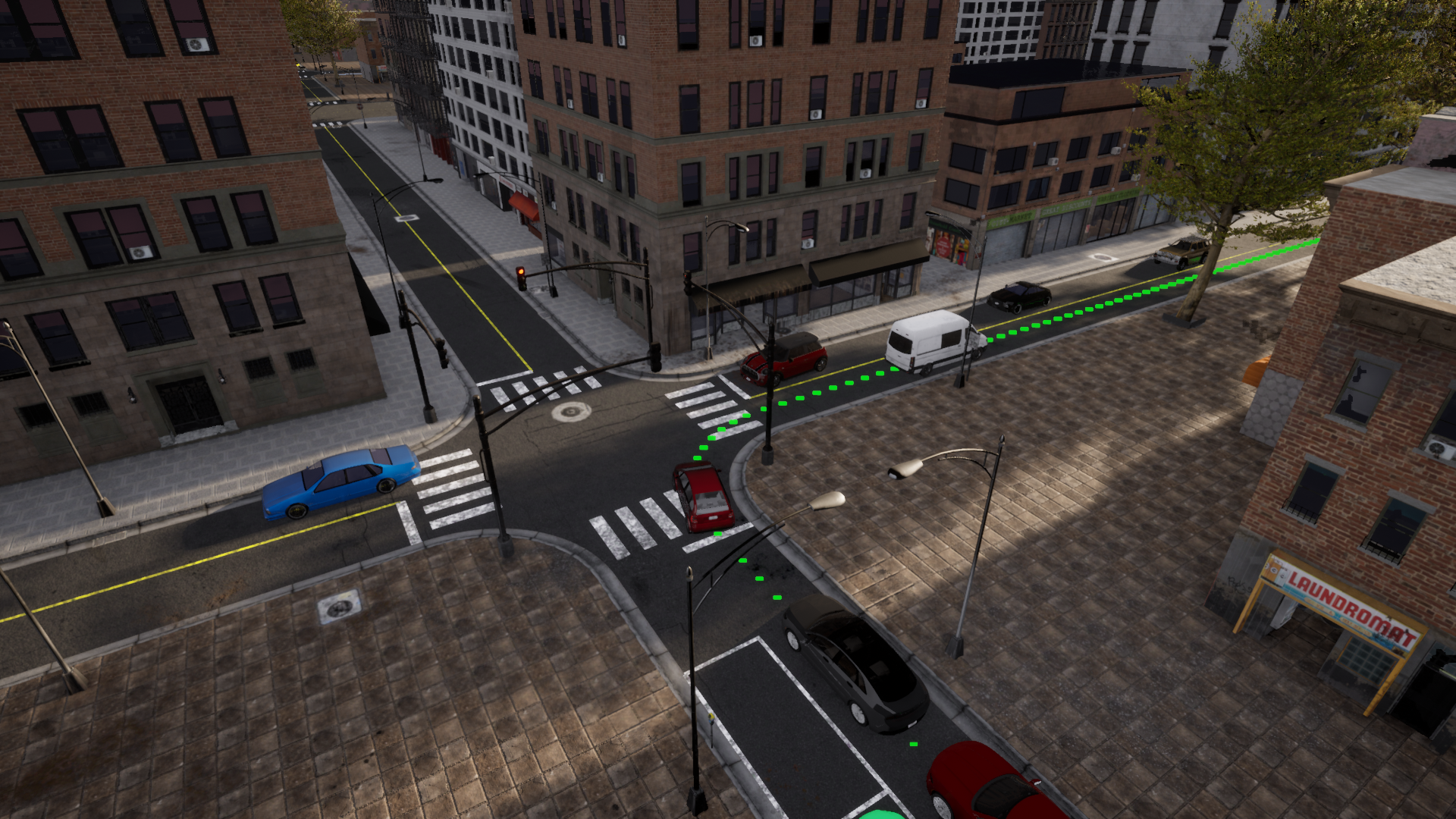

这将启动一个 pygame 窗口，让您选择手动控制代理。按照彩色路标指示的路线到达目的地。脚本在 Town 12 中加载两条路线。

跟随路线并遵守交通规则，直到到达目的地。

手动中断 Leaderboard 将抢先停止路线的模拟，自动移动到下一条路线。

2.2 理解 Leaderboard 组件

运行测试时，我们设置了一系列参数。让我们了解这些参数及其在 Leaderboard 中的作用。

ROUTES (XML) — 将用于模拟的路线集。每条路线都有一个起点（第一个路标）和一个终点（最后一个路标）。此外，它们可以包含一个天气配置文件，以设置特定的天气条件。一个 XML 包含许多路线，每条路线都有一个 ID。用户可以修改、添加和删除用于训练和验证的路线。Leaderboard 附带一组用于调试、训练和验证的路线。用于在线评估的路线是秘密的。此文件还包括将在模拟中测试的场景，每条路线都有自己的场景集。场景被定义为一种交通情况。代理将必须克服这些场景才能通过测试。参与者可以访问一组在公开可用的城镇中工作的交通场景。有多种类型的场景，使用不同的参数实例化。这是可用场景的列表。
REPETITIONS (int) — 每条路线为统计目的重复的次数。
TEAM_AGENT (Python module) — 代理的 Python 模块的路径。创建代理的步骤在下一步中解释。

下面描述了其他相关参数。

TEAM_CONFIG (用户定义) — 代理读取的任意配置文件的路径。您负责在您的代理类中定义和解析此文件。
DEBUG_CHALLENGE (int) — 指示是否应在模拟期间显示调试信息的标志。默认情况下，此变量未设置 (0)，不显示任何调试信息。当设置为 1 时，模拟器将显示要遵循的参考路线。如果此变量设置为大于 1 的任何值，引擎将打印模拟的完整状态以进行调试。
CHECKPOINT_ENDPOINT (JSON) — Leaderboard 指标将被记录的文件的名称。
RECORD_PATH (string) — 将存储 CARLA 日志的文件夹的路径。默认情况下未设置。
RESUME — 指示是否应从最后一条路线恢复模拟的标志。默认情况下未设置。
CHALLENGE_TRACK_CODENAME (string) — 代理正在竞争的赛道。有四种可能的选择：SENSORS 赛道允许使用多个摄像头、一个激光雷达、一个雷达、一个 GNSS、一个 IMU 和一个速度计。除了这些传感器之外，MAP 赛道还允许直接访问 OpenDRIVE HD 地图。您负责根据需要解析和处理 OpenDRIVE 地图。每个赛道都有自己的限定赛，名为 SENSORS_QUALIFIER 和 MAP_QUALIFIER。

这些环境变量被传递到 ${LEADERBOARD_ROOT}/leaderboard/leaderboard_evaluator.py，它作为执行模拟的入口点。查看 leaderboard_evaluator.py 以了解有关代理如何执行和评估的更多详细信息。

3. 创建您自己的自动驾驶代理

新代理的定义从创建一个继承自 leaderboard.autoagents.autonomous_agent.AutonomousAgent 的新类开始。

对于基于 ROS 的代理，您还可以继承自 leaderboard.autoagents.ros1_agent.ROS1agent 或 leaderboard.autoagents.ros2_agent.ROS2agent。

3.1 创建 get_entry_point

首先，定义一个名为 get_entry_point 的函数，该函数返回新类的名称。这将用于自动实例化您的代理。

from leaderboard.autoagents.autonomous_agent import AutonomousAgent

def get_entry_point():
    return 'MyAgent'

class MyAgent(AutonomousAgent):
...
3.1.1 创建 ROS 入口点
对于 ROS 代理，您还需要定义 ROS 入口点。在此入口点中，用户可以指定包和启动文件以及所需的参数。

Python

from leaderboard.autoagents.ros1_agent import ROS1Agent

def get_entry_point():
    return 'MyROSAgent'

class MyRosAgent(ROS1Agent):
    ....
    def get_ros_entry_point(self):
        return {
            "package": "my_ros_agent",
            "launch_file": "my_ros_agent.launch",
            "parameters": {}
        }
3.2 重写 setup 方法
在您的代理类中，重写 setup 方法。此方法执行代理所需的所有初始化和定义。每次初始化路线时，都会自动调用它。它可以接收指向配置文件的可选参数。用户需要解析此文件。至少，您需要指定您参与的赛道。

```Python

from leaderboard.autoagents.autonomous_agent import Track
...
def setup(self, path_to_conf_file):
    self.track = Track.SENSORS # 至少，此方法设置 Leaderboard 模式。在本例中，为 SENSORS
self.track 属性应为枚举，而不是字符串。它只能采用可能的值 Track.SENSORS 或 Track.MAP。

3.3 重写 sensors 方法
您还需要重写 sensors 方法，该方法定义您的代理所需的所有传感器。

def sensors(self):
    sensors = [
        {'type': 'sensor.camera.rgb', 'id': 'Center',
         'x': 0.7, 'y': 0.0, 'z': 1.60, 'roll': 0.0, 'pitch': 0.0, 'yaw': 0.0, 'width': 300, 'height': 200, 'fov': 100},
        {'type': 'sensor.lidar.ray_cast', 'id': 'LIDAR',
         'x': 0.7, 'y': -0.4, 'z': 1.60, 'roll': 0.0, 'pitch': 0.0, 'yaw': -45.0},
        {'type': 'sensor.other.radar', 'id': 'RADAR',
         'x': 0.7, 'y': -0.4, 'z': 1.60, 'roll': 0.0, 'pitch': 0.0, 'yaw': -45.0, 'fov': 30},
        {'type': 'sensor.other.gnss', 'id': 'GPS',
         'x': 0.7, 'y': -0.4, 'z': 1.60},
        {'type': 'sensor.other.imu', 'id': 'IMU',
         'x': 0.7, 'y': -0.4, 'z': 1.60, 'roll': 0.0, 'pitch': 0.0, 'yaw': -45.0},
        {'type': 'sensor.opendrive_map', 'id': 'OpenDRIVE', 'reading_frequency': 1},
        {'type': 'sensor.speedometer', 'id': 'Speed'},
    ]
    return sensors

大多数传感器属性都有固定值。这些可以在 agent_wrapper.py 中查看。这样做是为了让所有团队在通用的传感器框架内竞争。

每个传感器都表示为一个字典，包含以下属性：

type: 要添加的传感器类型。
id: 将分配给传感器的标签，以便稍后访问。
other attributes: 这些是传感器相关的，例如：外参和 fov。
用户可以设置每个传感器的内参和外参参数（位置和方向），相对于车辆的相对坐标。请注意，CARLA 使用 Unreal Engine 坐标系，即：x-front、y-right、z-up。

可用传感器有：

sensor.camera.rgb — 捕获图像的常规摄像头。比赛中限制为 8 个，限定赛中限制为 4 个。
sensor.lidar.ray_cast — Velodyne 64 LIDAR。比赛中限制为 2 个，限定赛中限制为 1 个。
sensor.other.radar — 远程雷达（最远 100 米）。比赛中限制为 4 个，限定赛中限制为 2 个。
sensor.other.gnss — 返回地理位置数据的 GPS 传感器。比赛和限定赛都限制为 1 个。
sensor.other.imu — 6 轴惯性测量单元。比赛和限定赛都限制为 1 个。
[sensor.opendrive_map] — 以字符串形式解析的 OpenDRIVE 格式公开 HD 地图的伪传感器。比赛和限定赛都限制为 1 个。
[sensor.speedometer] — 提供线性速度近似值的伪传感器。比赛和限定赛都限制为 1 个。

尝试设置其他传感器、拼写错误或设置过多类型的传感器将导致设置失败。

还有空间限制，限制传感器在车辆体积内的放置。如果传感器在任何轴上距离其父对象超过 3 米（e.g. [3.1,0.0,0.0]），则设置将失败。

3.4 运行时代理-leaderboard 通信

3.4.1 重写 run_step 方法（非基于 ROS 的代理）

此方法将在每个时间步调用一次，以生成 carla.VehicleControl 对象形式的新动作。确保此函数返回控制对象，该对象将用于更新您的代理。

def run_step(self, input_data, timestamp):
	control = self._do_something_smart(input_data, timestamp)
	return control

input_data: 一个字典，包含请求传感器的传感器数据。数据已在 sensor_interface.py 中预处理，并将作为 numpy 数组给出。该字典由 sensor 方法中定义的 id 索引。
timestamp: 当前模拟瞬间的时间戳。

请记住，您还可以访问自我代理应行驶以到达目的地的路线。使用 self._global_plan 成员访问地理位置路线，使用 self._global_plan_world_coord 访问其世界位置对应项。

3.4.2 ROS-leaderboard 运行时通信

ROS-Leaderboard 集成旨在同步工作。默认情况下，leaderboard 等待直到收到带有当前帧时间戳的新车辆命令。重复或旧时间戳的车辆命令将被忽略。用户可以通过重写 ROSBaseAgent._vehicle_control_cmd_callback 来更改此行为。重写默认行为时，用户负责决定在每个步骤应用哪个车辆命令。

车辆控制必须发布到名为 /carla/hero/vehicle_control_cmd 的 ROS 主题。确保用相应的时间戳填充消息的标头。

传感器数据也可以通过 ROS 主题获得。主题名称的结构如下：/carla/hero/<sensor-id>。有关完整参考，请查看 CARLA ROS 传感器文档。

基于 ROS 的代理还可以访问自我车辆路线。路线发布在以下主题中：
