常见的硬件接口

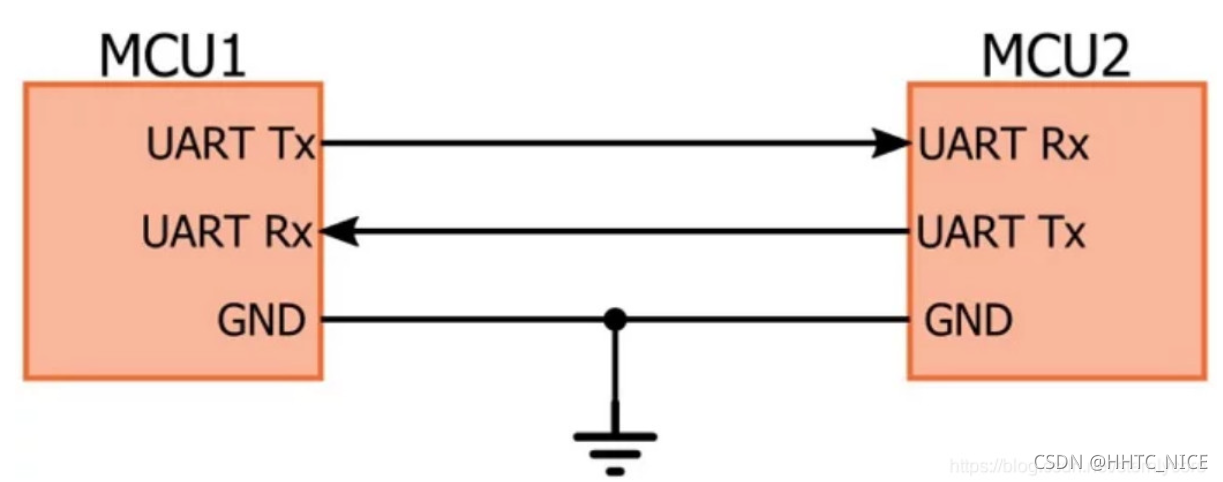

UART

在这里插入图片描述

pin描述
TX发送数据端，要接对面设备的RX
RX接收数据端，要接对面设备的TX
GND保证两设备共地，有统一的参考平面


I2C

在这里插入图片描述

pin描述
SCL负责产生同步时钟脉冲
SDA负责在设备间传输串行数据

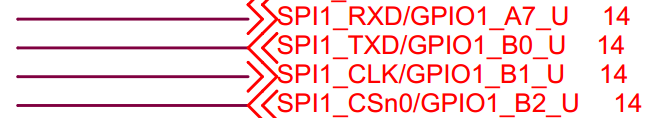

SPI

在这里插入图片描述

pin描述
SPI_RXD (MOSI)主设备出、从设备入
SPI_TXD (MISO)主设备入、从设备出
SPI_CLK串行时钟
SPI_CS从设片选，低电平有效

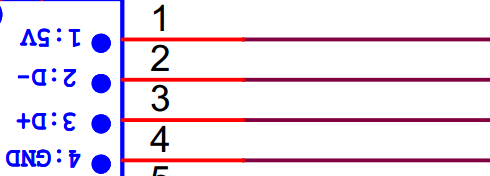

USB

在这里插入图片描述

pin描述
5V电源
D-数据线-
D+数据线+
GND地

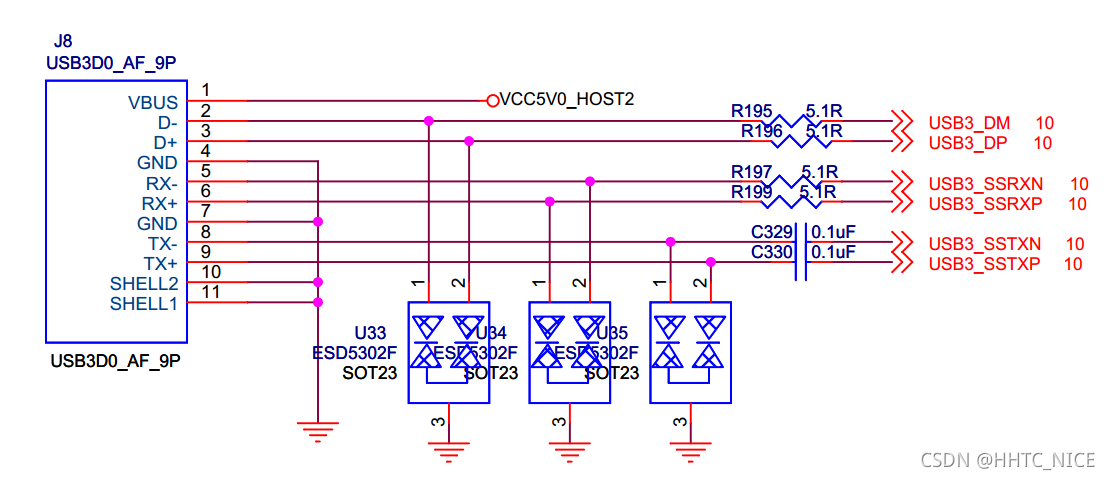

USB3.0

在这里插入图片描述

pin描述
VBUS电源
D-数据线-
D+数据线+
GND地
RX-数据线
RX+数据线
GND地
Tx-数据线
Tx+数据线


pciE

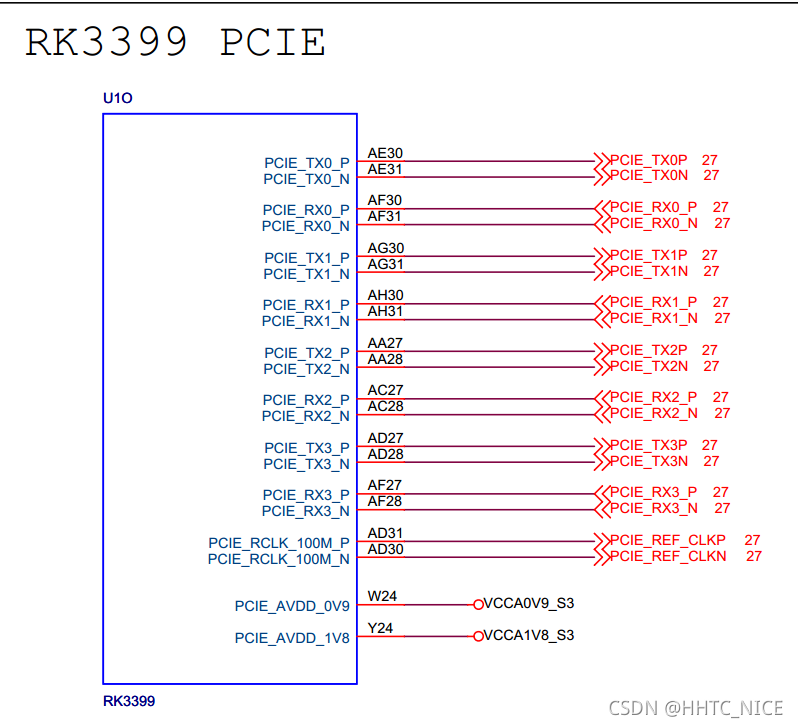

在这里插入图片描述

pin描述
TX0PTX数据线0P
TX0NTX数据线0N
RX0PRX数据线0P
RX0NRX数据线0N
TX1PTX数据线1P
TX1NTX数据线1N
RX1PRX数据线1P
RX1NRX数据线1N
TX2PTX数据线2P
TX2NTX数据线2N
RX2PRX数据线2P
RX2NRX数据线2N
TX3PTX数据线3P
TX3NTX数据线3N
RX3PRX数据线3P
RX3NRX数据线3N
CLKP时钟线P
CLKN时钟线N

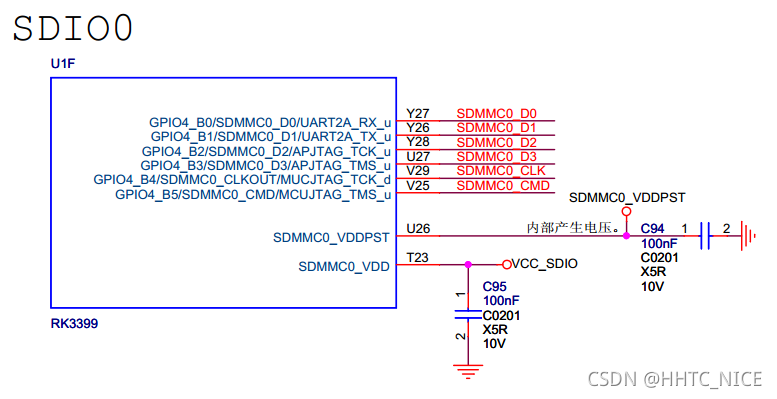

SDIO

在这里插入图片描述

pin描述
D0数据线0
D1数据线1
D2数据线2
D3数据线3
CLK时钟线
CMD命令线

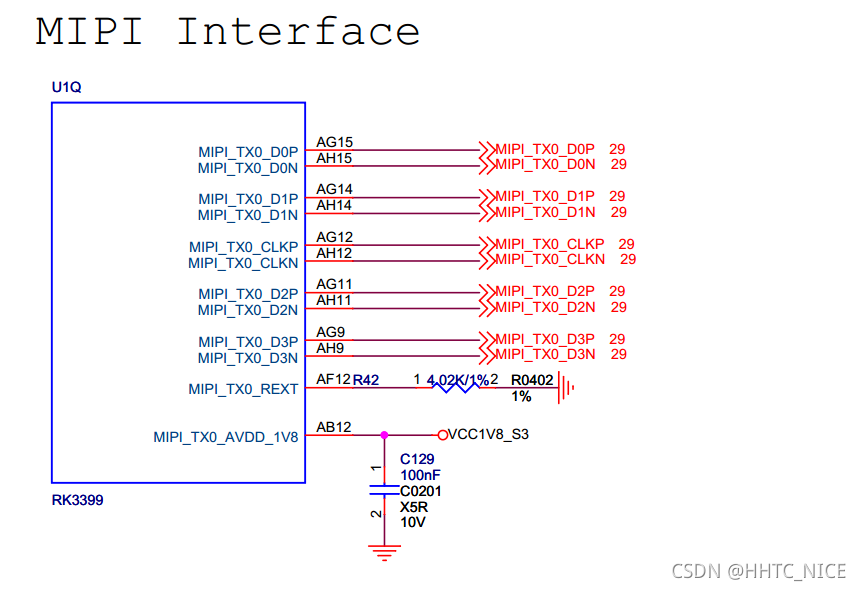

MIPI

![在这里插入图片描述](https://img-blog.csdnimg.cn/2cfee348a8d94a3f81c4d4adaeb91e48.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBASEhUQ19OSUNF,size_20,color_FFFFFF,t_70,g_se,x_16

pin描述
D0P数据线0P
D0N数据线0N
D1P数据线1P
D1N数据线1N
CLKP时钟线P
CLKN时钟线N
D2P数据线2P
D2N数据线2N
D3P数据线3P
D3N数据线3N

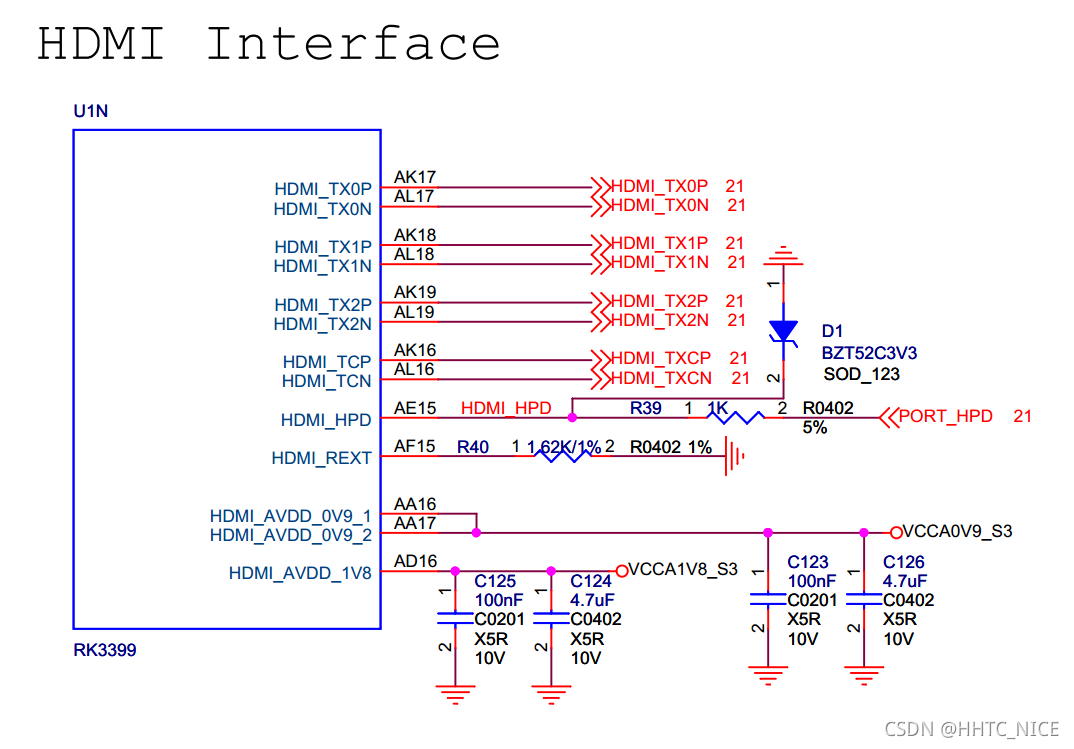

HDMI

在这里插入图片描述

pin描述
TX0P数据线0P
TX0N数据线0N
TX1P数据线1P
TX1N数据线1N
TX2P数据线2P
TX2N数据线2N
TXCP时钟线P
TXCN时钟线N
CEC控制线
HOT_PLOG热插拔线
HDMI_I2C_SDAi2c数据线
HDMI_I2C_SLKi2c时钟线

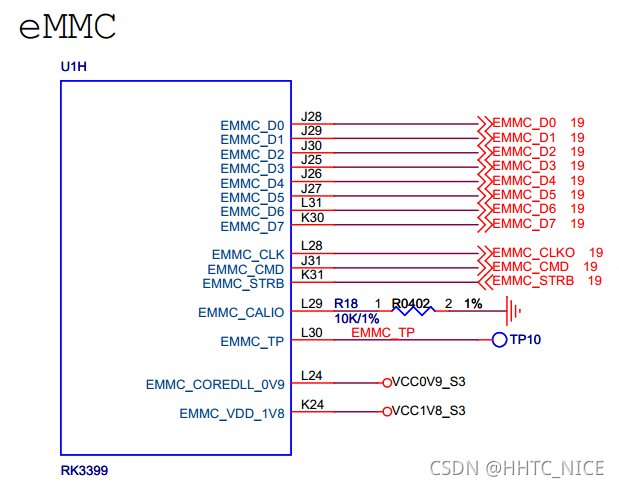

EMMC

在这里插入图片描述

pin描述
D0数据线0
D1数据线1
D2数据线2
D3数据线3
D4数据线4
D5数据线5
D6数据线6
D7数据线7
CLK时钟线
CMD命令线
