本文详细描述了基于双闭环PI的SMO无速度控制系统在MATLAB中的建模与仿真，探讨了电流环与速度环的协作，以及滑模观测器在无速度传感器条件下的速度估算。重点介绍了系统原理和关键数学模型，旨在提升电机控制的动态响应和精度。

1.课题概述

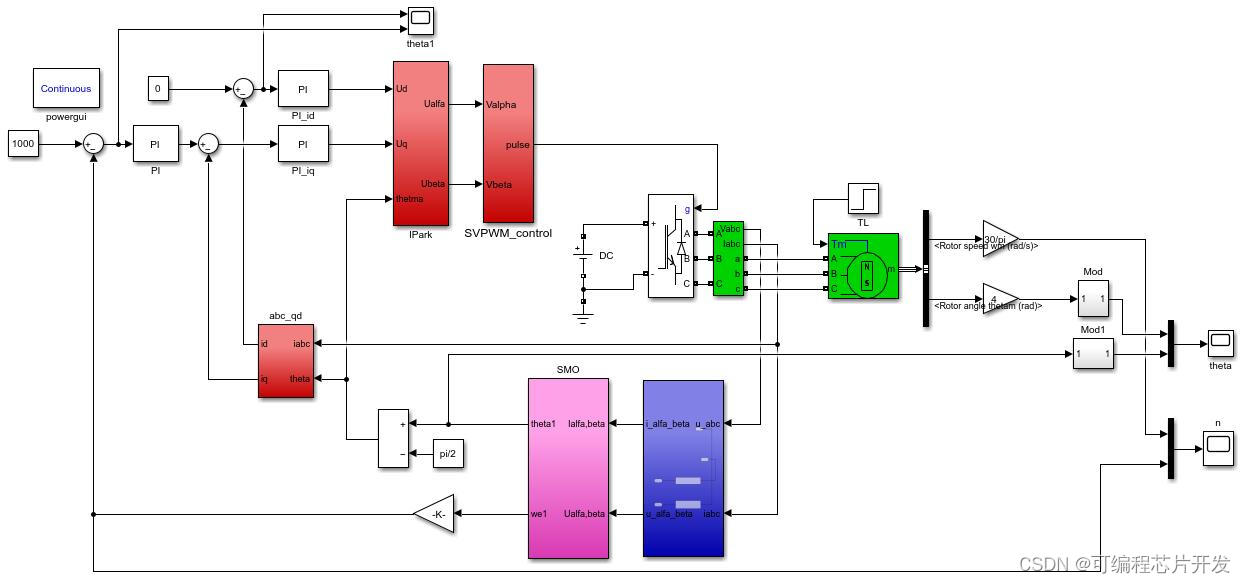

基于双闭环PI的SMO无速度控制系统simulink建模与仿真，基于双闭环PI的SMO无速度控制系统主要由两个闭环组成：一个是电流环，另一个是速度环。电流环作为内环，主要负责电流的快速跟踪控制；速度环作为外环，负责速度的精确控制。这种双闭环结构可以有效提高系统的动态性能和抗扰动能力。

版本：MATLAB2022a

基于双闭环PI的SMO无速度控制系统是一个复杂但高效的控制策略，主要应用于电机控制领域，旨在提高系统的动态响应和稳态精度。下面将详细介绍其工作原理和相关数学公式。

一、系统概述
基于双闭环PI的SMO无速度控制系统主要由两个闭环组成：一个是电流环，另一个是速度环。电流环作为内环，主要负责电流的快速跟踪控制；速度环作为外环，负责速度的精确控制。这种双闭环结构可以有效提高系统的动态性能和抗扰动能力。

二、电流环设计
电流环的设计通常采用PI（比例-积分）控制器。给定电流指令id∗和iq∗与实际电流id和iq之间的误差分别经过PI控制器进行调节。PI控制器的输出作为PWM（脉宽调制）的输入，从而控制电机的电流。

PI控制器数学表达式：

三、速度环设计
速度环同样采用PI控制器，用于调节给定速度ω∗与实际速度ω之间的误差。速度环的输出作为电流环的输入指令。

速度估算：
在无速度传感器的情况下，系统通过SMO（滑模观测器）来估算电机的速度和位置。SMO基于电机的数学模型和滑模控制理论，通过测量电机的电流和电压来估算电机的速度和位置。

SMO数学模型：
滑模观测器的设计涉及复杂的数学模型和控制理论，其核心思想是通过构造一个滑模面，使得系统状态在该面上滑动，从而实现对系统状态的观测。具体的数学模型和控制策略需要根据电机的具体类型和参数来设计。

四、双闭环协同工作
双闭环结构通过电流环和速度环的协同工作，实现对电机速度和电流的精确控制。当速度发生变化时，速度环通过PI控制器调节电流指令，使电机能够快速响应并跟踪给定速度。同时，电流环确保电机电流的精确控制，从而提高系统的动态性能和稳态精度。
