升压斩波电路的simulink建模与仿真

目录

1.课题概述

2.系统仿真结果

3.核心程序与模型

4.系统原理简介

一、升压斩波电路概述

二、升压斩波电路的基本工作原理

5.完整工程文件

---

1.课题概述

升压斩波电路的simulink建模与仿真，通过双闭环结构实现电池，点击的控制。

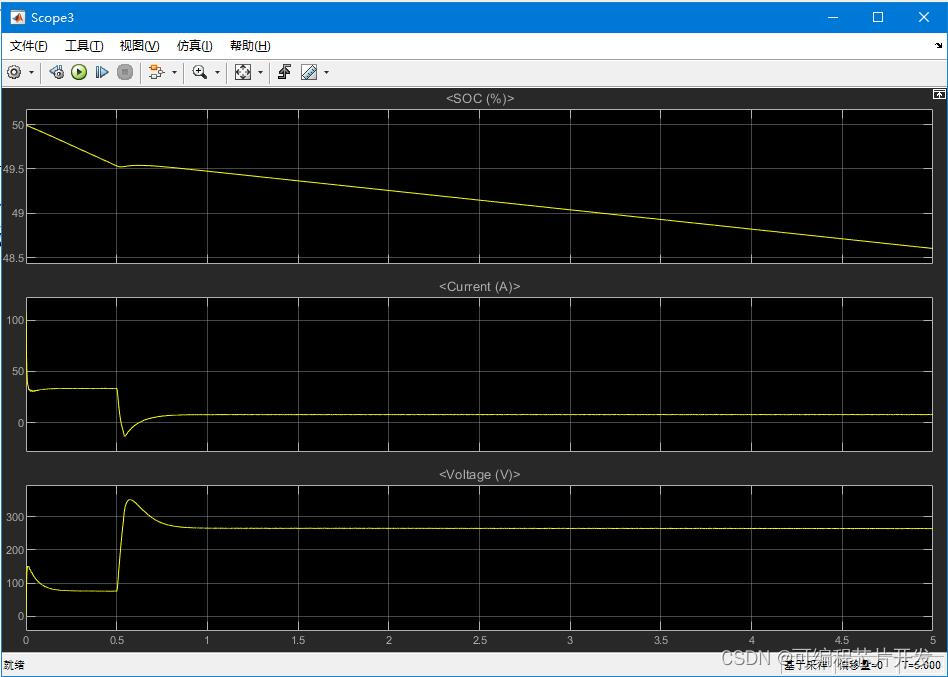

2.系统仿真结果

3.核心程序与模型

版本：MATLAB2022a

13

4.系统原理简介

       升压斩波电路（Boost Chopper Circuit）是一种电力电子转换电路，主要用于将输入直流电压升高到更高的直流电压水平。该电路通过周期性地开关一个或多个功率开关器件，如晶体管或MOSFET，来控制电流的流动，从而实现电压的升高。升压斩波电路在电源供应、电机驱动、可再生能源系统等领域有着广泛的应用。

一、升压斩波电路概述

        升压斩波电路的基本结构包括输入电源、功率开关器件、电感、二极管和输出电容。当功率开关器件导通时，电流通过电感从输入电源流向负载，同时电感储存能量。当功率开关器件关断时，由于电感的自感作用，电流不能突变，因此通过二极管续流，将电感中储存的能量释放到负载和输出电容中，使输出电压升高。

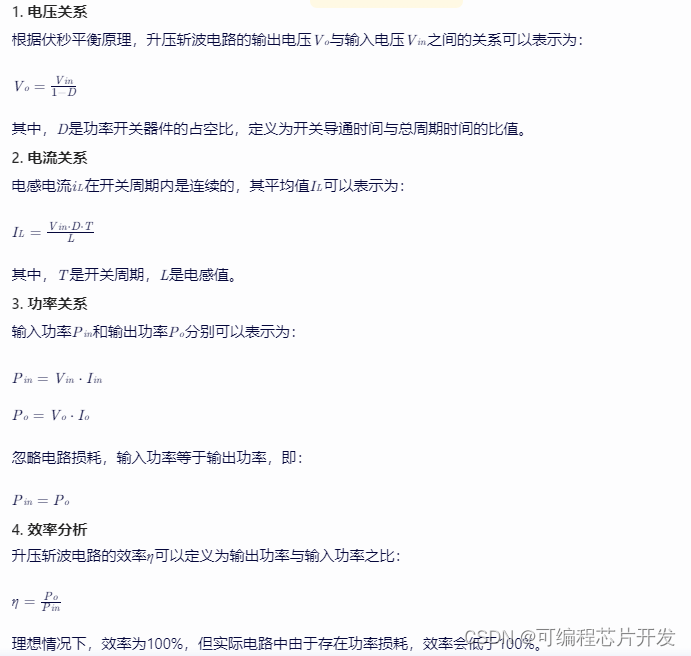

二、升压斩波电路的基本工作原理

       在实际设计中，需要根据具体的应用需求和性能指标来选择合适的电路参数，如输入电压、输出电压、输出功率、开关频率等。同时，还需要考虑功率开关器件、电感、二极管和输出电容的选型以及散热设计等问题。

5.完整工程文件
