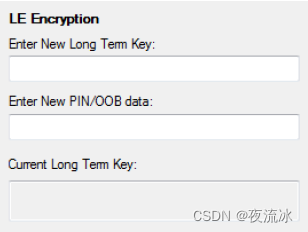

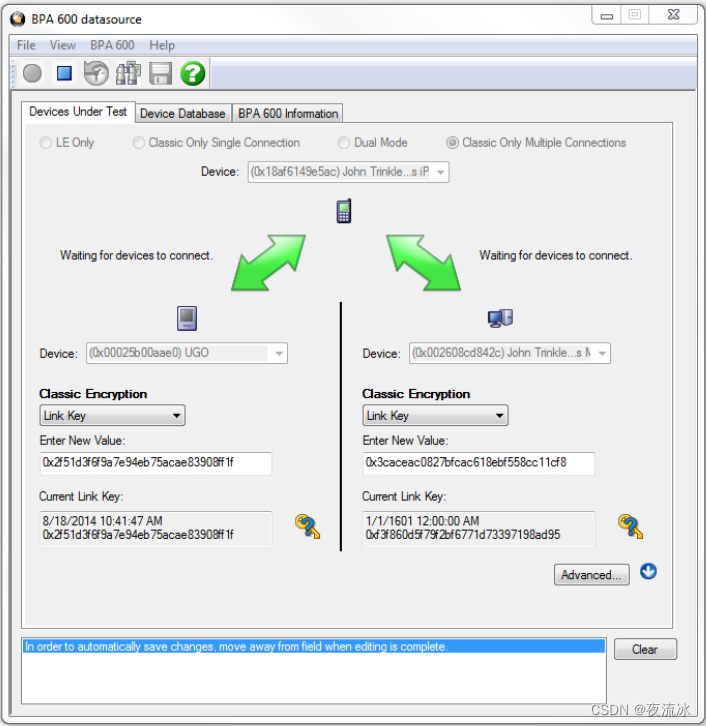

本文详细介绍了BPA600蓝牙协议分析仪的硬件组装，如安装天线和连接PC。它使用SMA连接器，具有状态LED指示设备状态。软件方面，需匹配特定版本与设备固件。数据抓取涉及选择数据采集方法，控制窗口提供各种功能访问。此外，文章还涵盖了配置设备地址、加密信息以及不同蓝牙模式下的连接设置，如经典蓝牙、低功耗蓝牙和双模连接。分析仪可用于监测和分析蓝牙通信，提供事件统计和数据帧信息。

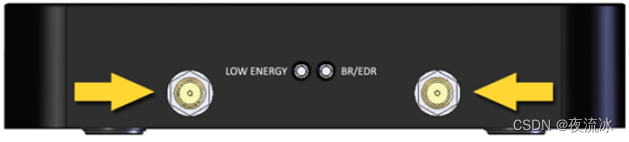

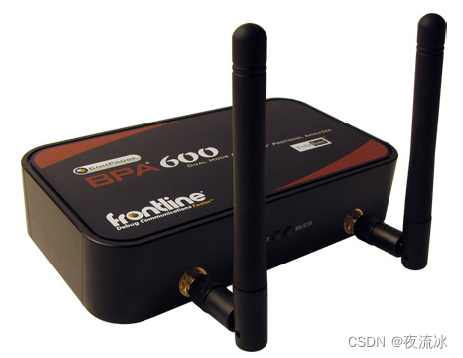

BPA 600开箱后，先把天线(antenna)装在后面的SMA接口上。

SMA connectors:

SMA（SubMiniature version A）连接器是在20世纪60年代开发的半精密同轴射频连接器，是一种用于同轴电缆的最小连接器接口，具有螺旋式耦合机制。该连接器具有50Ω的阻抗。SMA最初设计用于从直流（0Hz）到12GHz的范围，然而随着时间的推移，这个范围已经扩大，可以达到18GHz和26.5GHz。SMA连接器最常用于微波系统、手持式无线电和移动电话天线，最近还用于WiFi天线系统和USB软件定义的无线电加密狗。

Status LED：

有两个状态LED，LOW ENERGY和BR/EDR的灯。

LED Color	Frontline BPA 600 Activity
LED Off	设备未工作。
Green	设备正在主动sniffing，等待蓝牙设备连接。
Blue	蓝牙设备已连接。
Intermittent Blue (蓝灯闪烁)	正在监听蓝牙设备数据中。

将BPA 600和PC用USB线连接起来，用于通讯和供电。

有两个网口，IN和OUT，这个是用于和其他Frontline硬件的ProbeSync，用来共享clock，来保证精确的时间戳同步。

需要配合相应的软件，比如下载并安装exe文件：Frontline11.1-16.10.12321.12856_signed.exe

下载网站： http://www.fte.com

连接BPA 600硬件，打开ComProbe Protocol Analysis System软件后，运行后，如果设备的固件版本和软件工具版本不匹配，则会提示升级Firmware，当版本匹配后可正常使用。另外PC软件配套工具不是所有版本可用，而是根据你的设备的购买时间，购买之后一定时间内发布的工具才可用。所以要找对版本，新的可能是不能用的。还有，BPA 600在厂家产品系列里是已淘汰产品，有其他型号产品作为替代品。

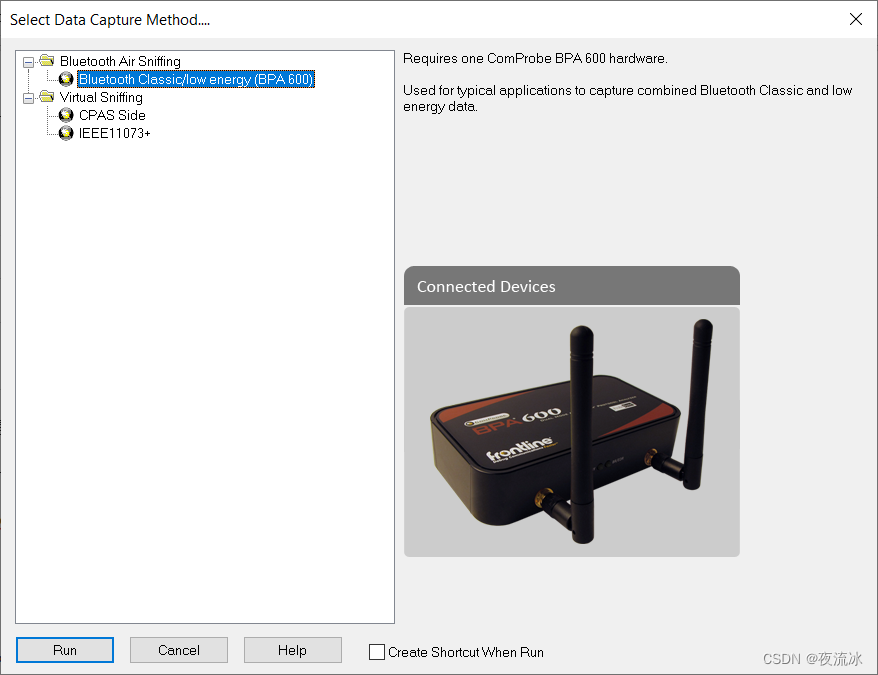

数据抓取方法

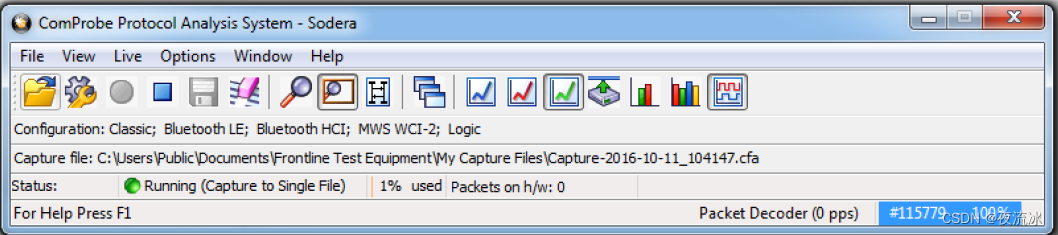

安装TELEDYNE LECROY Frontline Protocol Analysis System软件后，运行ComProbe Protocol Analysis System.exe。

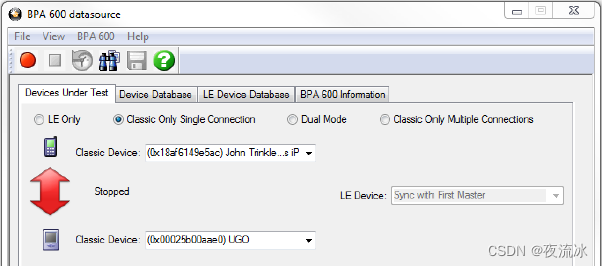

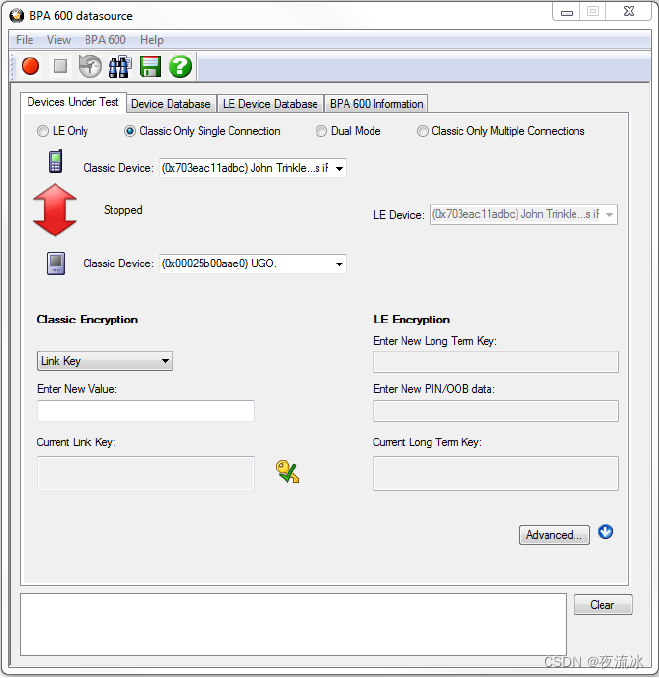

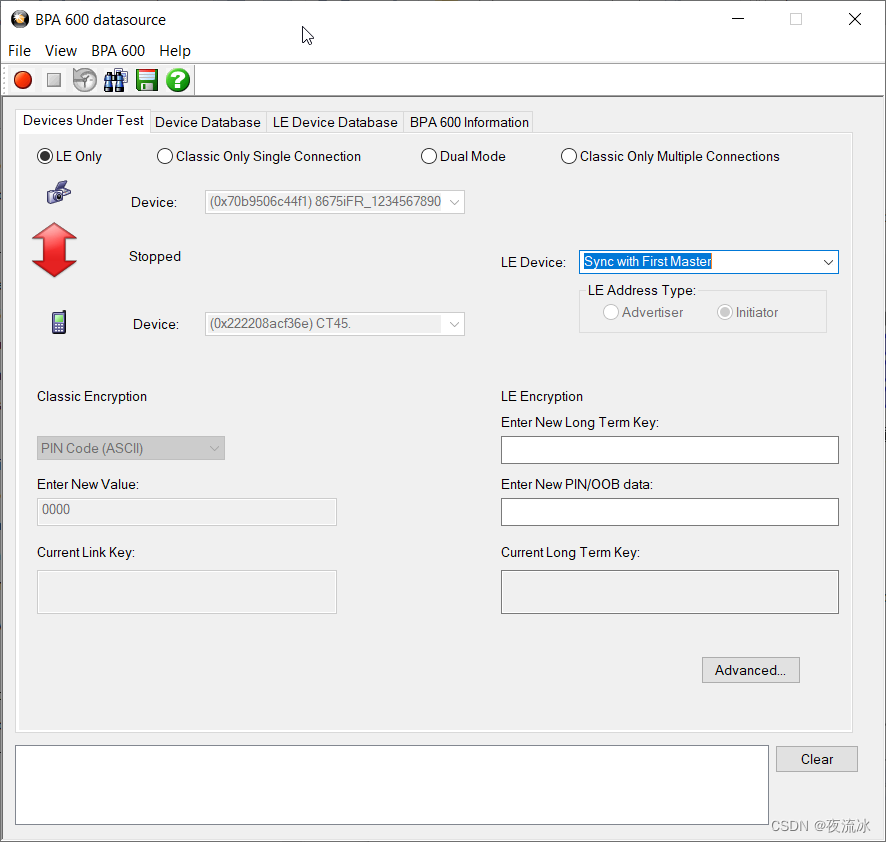

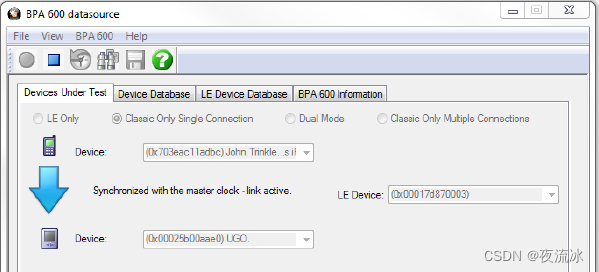

选择运行BPA 600。
