STemWin版本：544 （ST购买了emWin的license，可以在ST芯片中使用emWin工具包，就叫STemWin）

emWin开发工具包可以转换JPG、BMP、GIF等各种图像为数据文件，格式是以C语言的形式定义的数据结构。

在目标程序中再调用emWin的库函数，以转换后得到的图像数据为参数，将图像或动画显示到屏幕上。

不止于此，emWin还支持视频文件，支持两种格式，一种是专有格式EMF，另一种是AVI文件。

EMF缩写：(E)mWin (M)ovie (F)ile。

EMF文件实际上是单个JPEG文件的组合，开发包里有个JPEG2Movie的工具，可以把很多个JPEG文件组合成一个Movie文件。把这些JPEG图像文件放在一个文件夹里，每个图像就是movie的一帧。

AVI文件，Audio Video Interleave文件，这是微软发明的。

EMF要求：

EMF文件的显示是一帧帧来，所以内存里存放一帧的数据即可，再加上描画过程需要占用些内存。这个和一般的movie文件的描画方法是不同的。

为了支持EMF文件描画，相应功能的程序库功能大概占用22KB flash。

为了保证显示流畅，要保证每秒至少25帧。

AVI要求：

AVI文件的编码格式要是MJPEG，并且需要包含名为idx1的索引列表。

AVI里面可以包含音频，但这部分不会被emWin处理。

通过FFmpeg.exe创建JPEG文件：这是一个开源软件，使用LGPL或GPL协议，基本上能将各种movie文件转换为所需要的格式，包括单个的JPEG文件。

去官网www.ffmpeg.org下载。

然后在开发工具包里找到JPEG2MovieScripts文件夹，里面有个Prep.bat, MakeMovie.bat和<X_SIZE>x<Y_SIZE>.bat。

Prep.bat由MakeMovie.bat调用，里面设置一些变量，比如：

%OUTPUT% 输出文件夹

%FFMPEG% ffmpeg程序路径

%JPEG2MOVIE% JPEG2MOVIE程序的路径。

%DEFAULT_SIZE% 默认的影音文件分辨率，如果由某个<X_SIZE>x<Y_SIZE>.bat被指定则可以忽略。

%DEFAULT_QUALITY% 默认的影音质量，数字越小质量越高。1表示最好的JPEG图片转换质量。31是最差的。

%DEFAULT_FRAMERATE% 默认转换的每秒帧数。

MakeMovie.bat

这个是控制转换的主bat文件，一般情况下不用更改。需要更改Prep.bat即可。

调用这个bat文件需要一下几个参数：

%1 需要被转换的影音文件

%2 (optional) 转换的JPEG的图片分辨率，如果没指定就是用Prep.bat文件里面默认值。

%3 (optional) 指定图片转换质量，不指定就是用Prep.bat文件里面的默认值。

%4 (optional) 转换帧率。没指定就用默认。

执行MakeMovie.bat得到JPEG文件，然后使用JPEG2Movie创建一个EMF文件。

这个文件能被emWin直接使用。

AVI文件的制作和EMF文件类似。

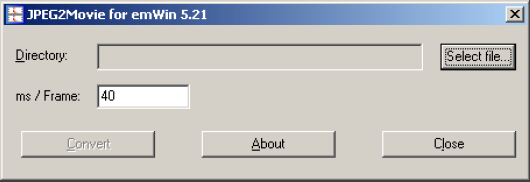

JPEG转换后，得到一个文件夹，里面都是JPEG文件，运行JPEG2Movie.exe：

选择JPEG所在文件夹，帧率默认40ms每帧，然后转换。

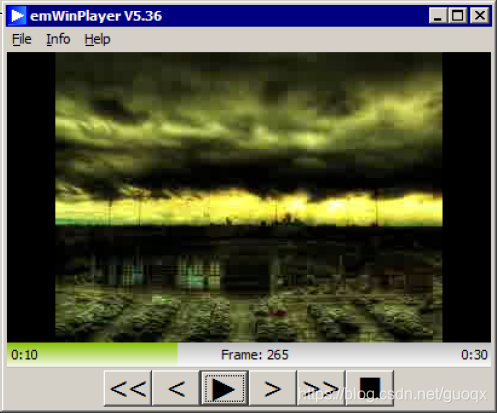

转换后的结果，使用emWin Movie Player进行预览。

下面是播放EMF文件的样例代码：

#if defined(__ICCARM__)
#pragma location="ExtFlashSection"
#else
__attribute__((section(".ExtFlashSection")))
#endif

const unsigned char _acJPEG[1387422UL + 1] = {
....................................
};

void MainTask(void)
{
    int errorcode = 0;
    GUI_MOVIE_HANDLE handle=0;
    GUI_MOVIE_INFO  info;

    /* Initialize the GUI */
    GUI_Init();
    errorcode = GUI_MOVIE_GetInfo(_acJPEG, 1387422UL,  &info);
    if(errorcode) return;
    handle = GUI_MOVIE_Create(_acJPEG, 1387422UL, _cbNotify);
    if(handle==0) return;
    GUI_MOVIE_SetPeriod(handle, info.msPerFrame);
    GUI_MOVIE_Show(handle,  (LCD_GetXSize() - (info.xSize))/2 , (LCD_GetYSize() - (info.ySize) - 30)/2, 1);

    while (1)
    {
        LCD_WaitForDisplayCompletion();
        GUI_Exec1();
        LCD_RefreshRequestedByApplicatyion();
        LCD_WaitForDisplayCompletion();
        GUI_Delay(50);
    }
}

上面的代码请注意：

变量_acJPEG就是EMF文件的数据，使用生成的EMF文件通过工具包里的Bin2C.exe转换而成。

这个变量比较大，此处使用的是外部OctoSPI flash存储。也可以使用SD卡来存储这个文件，然后使用GUI_MOVIE_CreateEx来创建Movie handle。
使用OctoSPI flash可以直接访问外部flash数据，和使用内部flash一样，在线性地址空间中直接地址访问。

因为是外部flash，所以需要分配一个单独section，在文件头的pragma命令。

然后在(链接器)linker configuration里配置这个section，使链接后的hex或image文件能正确生成。
while(1)里面的代码，是负责GUI刷新，因为要显示动画，所以要不停刷新。

关于linker配置section的例子：

在IAR工程里使用的stm32l4r9xx_flash.icf文件的相关修改：

/*-Octo-SPI Memory Regions-*/
define symbol __ICFEDIT_region_OSPI_ML1_start__   = 0x90000000;
define symbol __ICFEDIT_region_OSPI_ML1_end__     = 0x9CFFFFFF; /*  2,24 Mbytes for the MB1314 MenuLauncher assets */
define region OSPI_ML1_region   = mem:[from __ICFEDIT_region_OSPI_ML1_start__   to __ICFEDIT_region_OSPI_ML1_end__];
place in OSPI_ML1_region  { section ExtFlashSection };
