网络辅助管理提升机顶盒能效

面向提升用户体验的节能型机顶盒网络辅助管理

朴炫浩、金正赫、郑义锡、权恩静和李龙泰

摘要

对于节能型机顶盒，提出了被动待机模式作为最低功耗模式。然而，节能型机顶盒在被动待机模式下会降低用户体验质量（例如更新问题和完全激活延迟）。本文提出了一种网络辅助管理方法，通过减少机顶盒的完全激活延迟以及促进机顶盒的更新来提升用户体验。网络辅助管理使得机顶盒辅助服务器（SBAS）能够分析机顶盒的常用时间，并接收来自机顶盒运营商的更新计划。SBAS利用常用时间和更新计划来调度机顶盒的待机模式，从而提升用户体验。

I. 引言

机顶盒的功耗是一个重要问题。机顶盒在待机状态（即设备不执行其主要功能的状态，例如机顶盒的内容接收）下消耗约10W。机顶盒的待机功耗（即设备在待机状态下的功耗）大约是普通家用电器的十倍（例如，液晶显示器的待机功耗为1.2 W）[2]。约有2500万台机顶盒分布在韩国南部，平均每天待机20小时[3]。如果机顶盒的待机功耗降低1瓦，则韩国每年将节省182,500兆瓦时（=1W ∙ 20小时/天 ∙ 365天 ∙ 25百万台机顶盒）的能源。许多研究员已对降低机顶盒待机功耗的方法进行了研究[4]‐[15]。

被动待机模式被提出用于节能型机顶盒，以降低机顶盒的待机功耗[4]‐[13]。被动待机模式限制了机顶盒中耗电模块（例如，中央处理器）的操作。因此，处于被动待机模式的机顶盒可将其待机功耗降低至约1W [11]。然而，由于激活延迟（即，激活所有模块的延迟）和更新（例如，软件更新）方面的问题，处于被动待机模式的机顶盒会导致用户体验质量下降[12]。处于被动待机模式的机顶盒需要大约30秒的激活延迟，并且由于机顶盒与网络断开连接而无法进行更新[12]。为了减少激活延迟，提出了内存挂起（STR）方法[13]。采用STR方法的机顶盒在切换到被动待机模式之前，将其进程存储在主存储器中。采用 STR的机顶盒可通过从被动待机模式恢复激活前的进程，将激活延迟缩短至7秒。STR方法无法解决机顶盒在待机状态下的更新问题。主动待机模式能够使机顶盒运行耗电模块，有助于实现待机状态下机顶盒的更新。

最近，提出了用于通过解决激活延迟问题来改善用户体验的待机模式调度方法[14]‐[15]。采用待机模式调度方法的机顶盒可以调度主动待机模式，以在频繁使用时间段（即机顶盒频繁被激活的时间段）减少激活延迟。因此，机顶盒可以在频繁使用时间期间降低激活延迟并执行更新 [14]。此外，研究[15]提出了一种自适应待机模式调度方法，能够根据机顶盒频繁使用时间的变化调整待机模式。然而，以往的待机模式调度方法仍需改进，以促进机顶盒的更新。

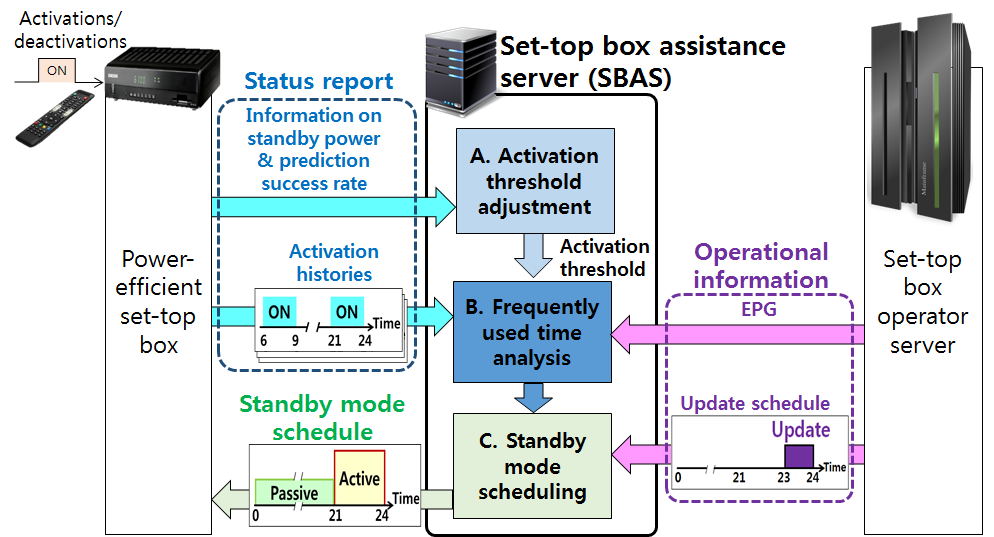

为了降低激活延迟并促进节能型机顶盒的更新，以提升用户体验，本文提出了一种网络辅助管理方法。该方法可通过使用机顶盒辅助服务器（SBAS）。SBAS 可以使用自适应待机模式调度方法，并与机顶盒以及机顶盒运营商进行交互，如图 1所示。SBAS 可以从节能型机顶盒接收激活历史（即机顶盒完全激活时间的日志）。SBAS 还可以从机顶盒运营商服务器接收运行信息，该信息有助于机顶盒的操作，包括电子节目指南（EPG）和更新计划的信息。SBAS 可以利用激活历史和 EPG 来估计机顶盒用户的内容偏好。然后，SBAS 能够比研究 [15] 中的自适应待机模式调度方法更准确地分析常用时间。此外，SBAS 通过参考运行信息中的更新计划，在机顶盒的更新时间调度主动待机模式，从而促进机顶盒的更新。

本文其余部分的结构如下。第二节描述了采用网络辅助管理的节能型机顶盒的运行操作。第三节通过激活历史、运行信息和更新计划，解释了节能型机顶盒的网络辅助管理。第四节展示了用于管理的网络信令。第五节解释了网络辅助管理的仿真结果，第六节展示了网络辅助管理的实现。最后，第七节给出了本研究的结论。

II. 节能型机顶盒的操作

本节说明节能型机顶盒在网络辅助管理下的操作。该机顶盒向SBAS发送激活历史，并从SBAS接收待机模式计划。机顶盒根据待机模式计划更改其待机模式。

节能型机顶盒的标准和法规定义了四种操作模式：开机模式、关机模式、被动待机模式和主动待机模式[7]‐[15]。本文不涉及关机模式，因为用户通常不会将机顶盒设置为关机模式。处于开机模式的机顶盒会完全激活其运行模块。处于主动待机模式的机顶盒仅停用音视频（A/V）相关模块[例如音视频解码器、处理器和输出接口（如 HDMI端口）]。处于被动待机模式的机顶盒激活低功耗运行模块[例如遥控单元（RCU）接口、前面板和实时时钟（RTC）定时器]，并以其主存储器运行在低功耗模式下。

机顶盒通过接收来自RCU的信号和来自SBAS的待机模式计划来改变其工作模式。RCU可以向机顶盒发送信号，将其模式更改为开机模式、被动待机模式或主动待机模式，随后机顶盒根据信号中描述的模式进行切换。此外，SBAS可以向机顶盒发送待机模式计划，指示主动待机和被动待机模式的时间。处于待机状态的机顶盒根据SBAS的待机模式计划运行主动或被动待机模式。

III. 网络辅助管理

SBAS通过与机顶盒和机顶盒运营商服务器交互，如图1所示，为节能型机顶盒提供网络辅助管理。SBAS接收节能型机顶盒的状态报告。该状态报告包括机顶盒的激活历史、待机功耗以及预测成功率（即机顶盒在转换到开机模式[15]之前处于主动待机模式的概率）等信息。SBAS利用机顶盒的待机功耗和预测成功率信息来调整激活阈值（即用于确定机顶盒常用时间的标准[15]）（步骤A）。SBAS的激活阈值调整遵循研究[15]中的激活阈值调整方法。SBAS在步骤A中使用激活阈值，并结合来自机顶盒的激活历史以及来自机顶盒运营商服务器的电子节目指南（EPG），分析机顶盒的常用时间（步骤B）。SBAS可以通过分析激活历史和EPG来估计机顶盒用户的内容偏好，从而基于内容偏好分析常用时间[15]。例如，如果一个机顶盒通常在世界杯比赛期间被激活，SBAS可通过比较该机顶盒的EPG和激活历史，推断出该机顶盒用户对世界杯比赛感兴趣。因此，SBAS可以预测下次世界杯比赛期间该机顶盒常用时间的变化。SBAS将主动待机模式分配给机顶盒的常用时间和更新时间（步骤C）。这三个步骤将在后续章节中详细说明。

A. 激活阈值调整

SBAS根据本研究的激活阈值调整[15]来调节激活阈值（AT）。如图1所示，SBAS接收来自节能型机顶盒的待机功耗和预测成功率信息。SBAS根据预测成功率（R Succ）、待机功耗（P St ）、目标预测成功率（TR Succ ）和目标待机功耗（TP St ）来调整机顶盒的AT。

激活阈值调整在研究[15]中有说明。如果RSucc小于TRSucc，则机顶盒的激活阈值降低。否则，如果PSt高于TPSt，则激活阈值增加。

B. 常用时间分析

SBAS通过使用来自机顶盒的激活历史以及来自机顶盒运营商服务器的电子节目指南（EPG），分析节能型机顶盒的常用时间。SBAS可以像研究[15],中的自适应待机模式调度一样，通过累积最近五天内机顶盒的激活历史，并结合预期激活率来分析机顶盒的常用时间。预期激活率是指在预测机顶盒的常用时间将发生变化时，该机顶盒被激活的预期比率。本文假设SBAS服务器能够基于内容偏好计算机顶盒的预期激活率。SBAS可根据机顶盒用户的激活历史以及指示按时间排列的广播内容列表的EPG，来估算其内容偏好。本文中，预期激活率的计算不在讨论范围内。

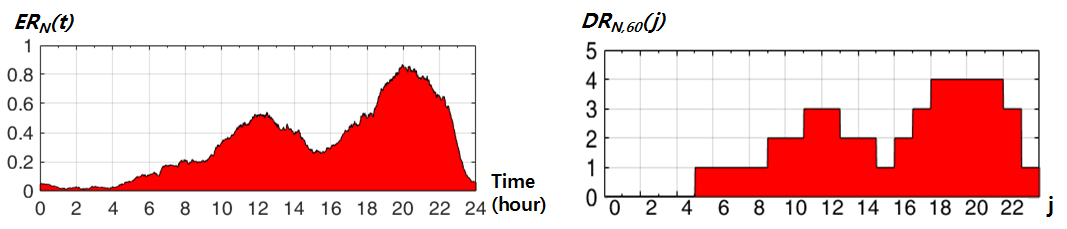

SBAS基于预期激活率对机顶盒进行常用时间分析。如果SBAS预测到机顶盒的常用时间在第N天发生显著变化，则SBAS将使用该机顶盒在第N天的预期激活率（ERN）来分析其常用时间。SBAS将时间t处的预期激活率[分钟（ min.）] （ERN(t)）转换为离散时间j、历史分辨率为r时的数字化激活率（DRN,r(j)）。在研究[15],中，历史分辨率是记录激活历史的时间单位，可以为10分钟、30分钟或60分钟。ERN(t)按如下方式转换为DRN,r(j)：

$$
DR_{N,r}(j) = \text{round} \left( \max_{j \cdot r \leq t < (j+1) \cdot r} (5 \cdot ER_N(t)) \right)
$$

在第N天，研究[15]中的激活历史累积值（SHN,r(j)）变为 DRN,r(j)，如下所示：

$$
SH_{N,r}(j) = DR_{N,r}(j)
$$

例如，如果ER N(t):30 且 r 为 10 分钟，则DRN,10(38) 和 DRN,10(39) 可以为 3。如果ER N(t) 在约 6:30 时为 0.57 且 r 为 30 分钟，则DRN,30(12) 和 DRN,10(13) 可以为 3。如果ER N(t) 在约 6:30 时为 0.57 且 r 为 60 分钟，则 DRN,60(6) 可以为 3。

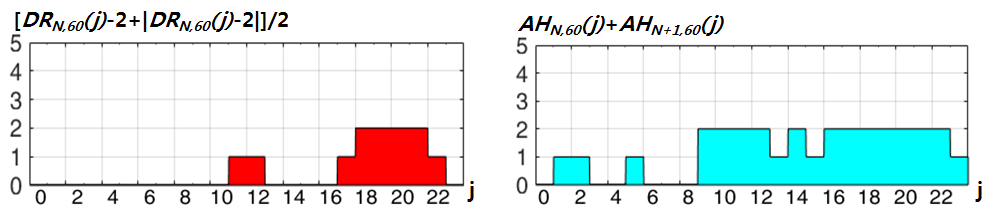

在第N天之后的四天内，SBAS将添加DRN,r(j)以及机顶盒最近的激活历史，用于计算激活历史累积值。在第 N+k天（1≤k≤4），激活历史累积值（SHN+I,r(j)）的计算如下：

$$
SH_{N+k,r}(j) = \frac{DR_{N,r}(j - k) + \sum_{i=0}^{k-1} DR_{N+i,r}(j)}{2}
$$

其中AH N+i(j) 表示第N+i天的激活历史。

在第N+4天之后，SBAS仅使用激活历史来计算激活历史累积值。在第N+m天（m≥5）时，激活历史累积值（SHN+m,r(j)）的计算如下：

$$
SH_{N+m,r}(j) = \sum_{i=N+m-5}^{N+m-1} AH_{i,r}(j)
$$

计算SHO,r(j)即，第O天遵循该研究的自适应待机模式调度[15]。 for in the other day(i.

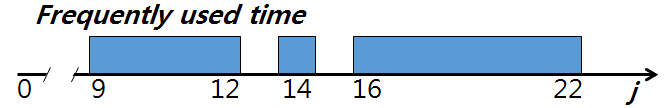

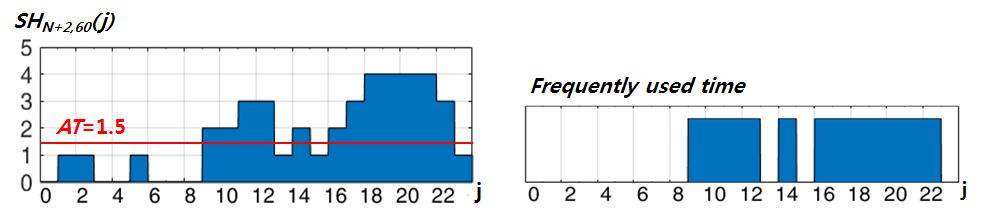

通过比较激活阈值（AT）与第d天的激活历史累积值（SHd,r(j)），可以得出机顶盒的常用时间。如果SHd,r(j)≥ AT，则该机顶盒的常用时间范围为rꞏj [分钟]到r(j+1) [分钟]。否则，如果SHd,r(j)<AT，则该机顶盒的少用时间范围为rꞏj [分钟]到r(j+1) [分钟]。

C. 待机模式调度

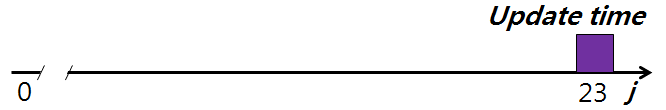

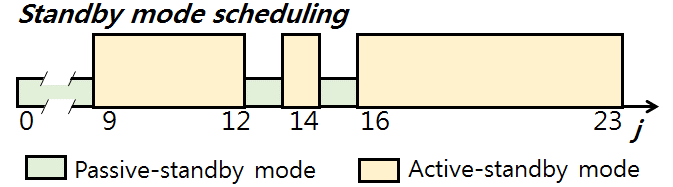

SBAS通过为主动待机模式进行调度，以降低机顶盒的激活延迟并促进其更新。SBAS可通过将主动待机模式分配给机顶盒的常用时间（该时间在常用时间分析步骤中计算得出），从而降低机顶盒的激活延迟。此外，SBAS还可通过将主动待机模式分配给更新计划中的更新时间，来促进机顶盒的更新。

IV. 网络辅助管理的信令

本节介绍网络辅助管理的网络信令。用于传输电子节目指南和更新计划的网络信令已在[16]中定义。因此，SBAS与机顶盒运营商服务器之间的网络信令不在本文范围内。本节将说明节能型机顶盒与SBAS之间的网络信令。

本节还包括支持机顶盒与SBAS之间网络信令的信令流程和协议。

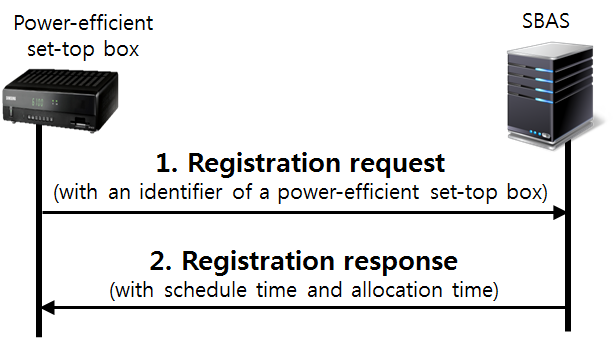

图4描述了机顶盒与SBAS之间的信令流程。网络信令的消息通过TCP/IP传输。图4(a)解释了SBAS注册节能型机顶盒的信令流程。机顶盒向SBAS发送一条包含机顶盒标识符的注册请求消息。SBAS对机顶盒进行注册，并向该机顶盒发送一条注册响应消息。SBAS将调度时间（即SBAS开始调度主动和被动待机模式的时间）和分配时间（即SBAS开始分配机顶盒待机模式的时间）通知给机顶盒。

例如，如果注册响应消息中的调度时间和分配时间分别为23:55和00:00，则SBAS开始在调度时间（即23:55）调度机顶盒的待机模式，并将待机模式计划发送给机顶盒。机顶盒从分配时间（即00:00）开始，根据接收到的待机模式计划分配自身的待机模式。

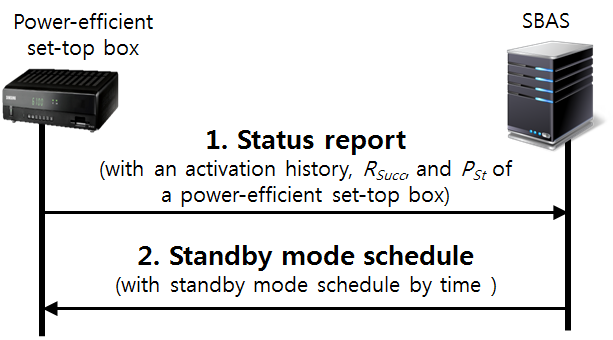

图4 (b) 解释了SBAS通过接收机顶盒的激活历史、预测成功率（RSucc）和待机功耗（PSt）来为机顶盒调度待机模式的信令流程。在调度时间，机顶盒向SBAS发送一条状态报告消息，其中包含机顶盒的激活历史、RSucc 和 PSt信息。SBAS在接收到状态报告消息后，执行激活阈值调整、常用时间分析和待机模式调度。然后，SBAS通过向机顶盒发送一条待机模式计划 消息，通知机顶盒待机模式计划。

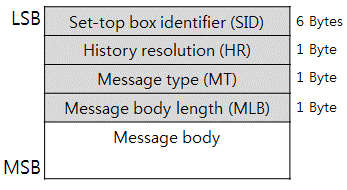

信令流程的消息协议需要包含用于传递激活历史、RSucc和PSt信息的字段。 图5展示了根据不同类型消息而定的协议格式和消息协议。图5(a)解释了网络信令的协议格式。该协议格式包含机顶盒标识符（SID）、历史分辨率（ HR）、消息类型（MT）、消息体长度（MBL）和消息体字段，这些字段按从最低有效字节（LSB）到最高有效字节（MSB）的顺序排列。SID是用于表示机顶盒标识符的字段，对应机顶盒的6字节MAC地址。HR是表示机顶盒历史分辨率（r）的一个字节数据字段，可取值为10分钟、30分钟和60分钟。MT是一个字节的数据字段，用于指示表示注册请求、注册响应、状态报告或待机模式计划消息的消息类型。MBL是一个字节的数据字段，用于指示消息体的长度。消息体根据MT的不同而变化，如图5(b)、(c)、(d)和(e)所示。

图4 (a)中注册流程的协议如图5(b)和(c)所示。注册请求消息的MT为1，如图5(b)所示。在图5(b)中，MBL为0，因为注册请求消息没有消息体。注册响应消息的MT为2，如图5(c)所示。注册响应的消息体包含调度时间（ST）和分配时间（AT）字段，这两个都是两字节的数据字段。在 ST和AT中，一个字节表示小时单位（例如11:50中的11小时），另一个字节表示分钟单位（例如11:50中的50分钟）。ST和AT数据字段的长度为四字节，因此MBL为四。

图4 (b) 中待机模式计划过程的协议如图5(d)和(e)所示。状态报告 和 待机模式计划 消息的消息类型（MT）值分别为3和4。待机功耗（SP）和预测成功率（PSR）是两个字节的数据字段，分别表示机顶盒的PSt和RSucc 。SP 值的单位为瓦特，SP的一个字节表示PSt的整数值（例如，1.57 W中的整数值1），SP的另一个字节表示PSt的两位小数值（例如，1.57 W中的两位小数值0.57）。PSR值的单位为百分比，PSR的一个字节表示RSucc的整数值（例如，50.25%中的整数值50），SP的另一个字节表示RSucc的两位小数值（例如，50.25%中的两位小数值0.25）。AH和 SMS分别表示机顶盒的激活历史和待机模式计划。

图5(d)和(e)中的AH和SMS以比特序列形式表示，该序列随历史分辨率r（即HR的值）的不同而变化。AH和 SMS的比特值分别按时间指示激活和待机模式。AH中第i位为1表示机顶盒在[rꞏi分钟到rꞏ(i+1)分钟的时间间隔内被激活；AH中第j位为0表示机顶盒在[rꞏj分钟到rꞏ(j+1)分钟的时间间隔内处于待机状态。SMS中第i位为1表示SBAS在[rꞏi分钟到rꞏ(i+1)分钟的时间间隔内为机顶盒安排主动待机模式操作；SMS中第j位为0表示SBAS安排被动待机模式机顶盒以[rꞏj分钟、rꞏ(j+1)分钟的时间间隔运行]。状态报告和待机模式计划消息中MBL的值取决于r。例如，当r为30分钟时，AH和SMS中的第12位和第13位分别表示[06:00、06:30]以及[06:30、07:00]。因此，当r为30分钟时，AH(12)和AH(13)的值为1表示机顶盒在06:00至07:00之间被激活。当r为30分钟时，SMS(12)和SMS(13)的值为1表示SBAS在06:00至07:00之间为主动待机模式分配该机顶盒。

消息协议的安全性对于网络辅助管理的可靠运行是必要的。远程攻击者可能通过操纵状态报告或待机模式计划消息来更改机顶盒的待机模式调度。本文提出使用互联网协议安全（IPsec）和密码来提高机顶盒的安全性。IPsec用于认证和加密IP数据包，因此可用于机顶盒拒绝被篡改消息的IP数据包。IPsec广泛用于提高各种网络（如智能电网网络）的安全性，并在IPv6[17]中是强制性的。此外，考虑在类似局域网唤醒（WoL）消息[18]中插入密码字段是可行的。如果SBAS和机顶盒确定一个唯一的密码以相互交互，则它们可以将该唯一密码输入到发送状态报告或待机模式计划消息的密码字段中。当SBAS和机顶盒接收到消息时，它们可以通过比较消息协议中的唯一密码和密码字段来检测消息是否被篡改。如果消息中密码字段的值不等于唯一密码，则SBAS和机顶盒可以拒绝接收该消息。

V. 网络辅助管理的模拟结果

本节通过比较研究[15]中的自适应待机模式调度，说明了我们网络辅助管理的模拟结果。本文参考研究 [15],[19],和[20]，使用机顶盒类型A和类型B开机事件的发生率（分别如图6(a)和(b)所示）来生成机顶盒的激活历史。本文中，机顶盒激活后，以指数分布保持开机模式平均一小时。图6(c)和(d)分别为根据图6(a)和(b)的发生率生成的类型A和类型B激活历史示例。图6(e)和(f)分别为类型A和类型B激活历史的平均发生率。

网络辅助管理与自适应待机模式调度方法在切换周期的时间间隔内，针对机顶盒激活历史的类型变化（即类型 A和类型B）进行仿真，切换周期可为10天和90天。例如，如果切换周期为10天，则前10天和第二个10天的激活历史分别为类型A和类型B的激活历史。本文假设SBAS能够利用机顶盒的激活历史和电子节目指南（EPG）来估计类型 A与类型B激活历史之间的类型变化天数。还假设SBAS使用图6(e)和(f)中的激活速率作为机顶盒的预期激活率（ERN）。

表I 切换周期为10天时的模拟性能
方法
自适应待机模式调度方法 [15]
网络辅助管理

表II 切换周期为90天时的模拟性能
方法
自适应待机模式调度方法 [15]
网络辅助管理

表I和表II展示了自适应待机模式调度方法[15]和网络辅助管理在不同切换周期、TPSt、TRSucc以及历史分辨率下的模拟性能（即RSucc和PSt）。本文中，TPSt取值为3瓦和6瓦，TRSucc取值为0.6和0.9，r取值为10、30和60分钟。本文将被动待机模式、主动待机模式和开机模式的功耗分别设定为0.5 W、10.4 W和15 W。这些功耗数值来源于第六节的实现结果。

采用网络辅助管理的机顶盒通过使用图6(e)和(f)中的激活速率作为预期激活率，提高了预测成功率（RSucc），并降低了待机功耗（PSt）。随着切换周期的减小，网络辅助管理在RSucc和PSt方面的优势增加。如表I所示，当切换周期=10天，TPSt=3，TRSucc=0.6，且r=10分钟时，采用网络辅助管理的机顶盒的RSucc高出12%（即RSucc=0.6942），PSt低18%（即PSt=3.6406 W），相比采用自适应待机模式调度方法的机顶盒的RSucc （即RSucc=0.6187）和PSt （即PSt=4.4529 W）。然而，如表II所示，当切换周期=90天，TPSt=3，TRSt .6，且r=10分钟时，采用网络辅助管理的机顶盒的RSucc 高出1%（即RSucc =0.6420），PSt 低2%（即PSt =3.2458 W），相比采用自适应待机模式调度方法的机顶盒的RSucc （即RSucc =0.6339）和PSt （即PSt =3.3171 W）。

图7显示了在切换周期为St =3、TR为Succ =0.6且r为=60分钟时，使用自适应待机模式调度和网络辅助管理的机顶盒按日期的R Succ 。采用自适应待机模式调度的机顶盒在每个切换周期（例如当切换周期为=10天时的第10、第20和第30天）后具有较低的R Succ （即R Succ <0.5）。否则，该采用所提出的网络辅助管理的机顶盒具有相对较高的RSucc（即RSucc ≥0.5）。

使用网络辅助管理的机顶盒具有较高的RSucc ，这意味着网络辅助管理有助于降低机顶盒的平均激活延迟（ AL）。研究[15]表明，AL的计算公式为：

$$
AL = T_{AO} \cdot R_{Succ} + T_{PO} \cdot (1 - R_{Succ})
$$

其中，$T_{AO}$表示机顶盒从主动待机模式切换到开机模式所需的时间，$T_{PO}$ 表示机顶盒从被动待机模式切换到开机模式所需的时间。$T_{AO}$ 约为3秒，$T_{PO}$ 在无快速启动恢复时约为30秒，有快速启动恢复时约为6秒。$T_{AO}$ 小于$T_{PO}$，因此较高的$R_{Succ}$会导致较低的平均激活延迟。因此，网络辅助管理有助于机顶盒在每个切换周期后降低其平均激活延迟。

与研究[15]中的自适应待机模式调度方法相比，网络辅助管理提升了节能型机顶盒的用户体验。表III解释了自适应待机模式之间的比较。

表III 自适应待机模式调度方法[15]与网络辅助管理之间的比较。
信息用于待机模式调度
激活延迟当常用时间是急剧地改变
机顶盒的更新

VI. 节能型机顶盒的网络辅助管理实现

本节介绍了支持网络辅助管理的节能型机顶盒及 SBAS的实现。我们实现了一款节能型机顶盒，该机顶盒为基于开源操作系统的有线电视数字机顶盒。该机顶盒的外观和内部结构分别如图8（a）和（b）所示。该机顶盒在被动待机、主动待机和开机模式下的功耗分别为0.5 W、10.4 W和15 W。由于该有线电视数字机顶盒支持快速启动恢复，其从被动待机模式和主动待机模式的激活延迟分别为3秒和6秒。该机顶盒还可根据第四节所述的网络信令与SBAS进行交互，并可计算其待机功耗（PSt）和预测成功率（RSucc）。SBAS根据第三节所述的待机功耗（PSt）、预测成功率（RSucc）以及机顶盒的激活历史来为其调度待机模式。

图9解释了用于验证网络辅助管理可行性的环境。图 9（a）展示了网络辅助管理的环境配置。MPEG‐2音视频（A/V）发生器通过使用电缆调制解调器的协议提供 256‐QAM调制的音视频流服务，然后机顶盒通过高清电视（HDTV）显示该流。遥控单元（RCU）用于激活和关闭机顶盒。机顶盒连接到220伏交流电源。功率计位于机顶盒与电源之间，用于测量机顶盒的功耗。SBAS按照第四节中所述，通过TCP/IP上的消息与机顶盒通信。机顶盒监控终端用于监测机顶盒状态。图9（b）展示了网络辅助管理的部署。

图10显示了通过SBAS监控器和机顶盒监控终端显示的 SBAS与机顶盒的状态。图10 (a)为SBAS监控器在接收到状态报告消息后的显示情况。状态报告消息中的SP和PSR字段分别显示为_standby_power和 _prediction_success_ratio，均以十六进制数表示。因此， _standby_power和_prediction_success_ratio的“ 0200”和“6400”分别表示2W和100%，其中100%等于十六进制数0x64%。SBAS使用待机模式计划消息来分配待机模式，如图4 (b)所示。图10 (c)和(d)分别显示了在机顶盒监控终端上显示的机顶盒向被动待机模式和主动待机模式的转换。

此网络辅助管理的实现不包括机顶盒运营商服务器。因此，该实现中的SBAS仅使用激活历史进行待机模式调度。如果用于网络辅助管理的SBAS与机顶盒运营商服务器交互，则SBAS可利用电子节目指南和更新计划，从而通过降低机顶盒的激活延迟并实现机顶盒的即时更新来提升用户体验。

VII. 结论

本文提出了一种网络辅助管理方法，以降低待机状态下的节能型机顶盒的激活延迟并促进其更新，展示了该方法在性能提升和可行性方面的优势。网络辅助管理使SBAS能够根据来自机顶盒的激活历史以及来自机顶盒运营商服务器的运行信息（例如电子节目指南和更新计划），对机顶盒的待机模式进行调度。SBAS的待机模式调度有助于机顶盒利用激活历史以及电子节目指南减少自身的激活，并通过使用来自机顶盒运营商服务器的更新计划实现即时更新。本文表明，网络辅助管理方法可降低机顶盒的待机功耗以及激活延迟。本文还通过第六节中节能的有线电视数字机顶盒与SBAS的实现结果，验证了网络辅助管理的可行性。所实现的机顶盒在被动待机模式下的功耗为0.5 W，并将其自身的激活历史报告给SBAS通过向SBAS发送状态报告消息。SBAS分析激活历史，为机顶盒安排待机模式，并通过向机顶盒发送待机模式计划消息来分配机顶盒的待机模式。通过监控机顶盒和 SBAS的操作，第六节证明了网络辅助管理的可行性。本文考虑了提高网络辅助管理安全性的方法，但在第四节中未展示安全性的实现。因此，未来的工作将涉及提高网络辅助管理安全性的方法的研究与实现。
