1.kmap1

module top_module(
    input a,
    input b,
    input c,
    output out  );
    assign out=(a&(~c))|c|(b&(~c));
endmodule

2.kmap2

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out  );
    assign out=(~a&(~d))|(a&(~b)&(~c)&(~d))|(a&(~b)&c&d)|(b&c&d)|((~b)&(~c)&d);
endmodule

3.kmap3

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out  );
    assign out=(c&(~b))|(a&b&c)|(a&(~c));
endmodule

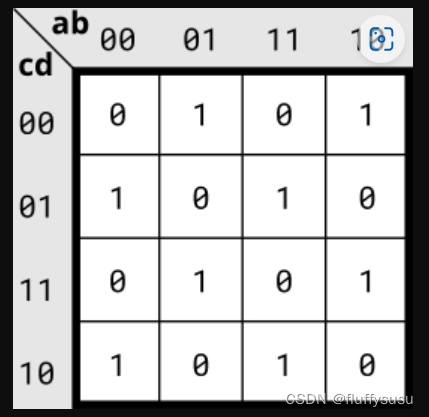

4.kmap4

（记住对应的图和表达式）

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out  );
    assign out = a^b^c^d;
endmodule

5.Exams/ece241 2013 q2

SOP形式是找出所有当输出为1（最小项）的输入组合（乘积和）
POS则是找出所有当输出为0（最大项）的输入组合（和乘积）烙铁我不会写pos啊

该电路的SOP和POS必须均为化简后的最小值

module top_module (
    input a,
    input b,
    input c,
    input d,
    output out_sop,
    output out_pos
);
    assign out_sop = (c & d) | (~a & ~b & c);
    assign out_pos = (~a & ~b & c) | (b & c & d) | (a & c & d);
endmodule

6.Exams/m2014 q3

module top_module (
    input [4:1] x,
    output f );
    assign f=((~x[1])&x[3])|(x[2]&x[4]&(~x[3]));
endmodule

7.Exams/2012 q1g

module top_module (
    input [4:1] x,
    output f
);
    assign f=((~x[1])&x[3])|((~x[4])&(~x[2]))|(x[1]&x[2]&x[3]&x[4]);
endmodule

8.Exams/ece241 2014 q3

module top_module (
    input c,
    input d,
    output [3:0] mux_in
);
    assign mux_in[0]=((~c)&d)|(c&d)|(c&(~d));
    assign mux_in[1]=0;
    assign mux_in[2]=((~c)&(~d))|(c&(~d));
    assign mux_in[3]=c&d;
endmodule
