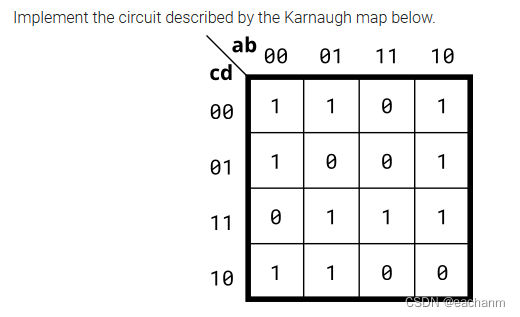

该模块定义了一个名为moduletop_module的Verilog模块，它接收四个输入(inputa,inputb,inputc,inputd)并产生一个输出(outputout)。输出out是通过一系列逻辑非（~）、与（&）和或（|）操作计算得出的，具体逻辑表达式为：out=~a&~d|~b&~c|~a&b&c|a&c&d，展示了数字逻辑中的组合逻辑设计。

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out  );

    assign out = ~a & ~d | ~b & ~c | ~a&b&c | a&c&d;
endmodule
