过孔削盘会带来怎样优势

过孔是不同层之间信号连接，过孔在每层之间都存在焊环，除非顶层和底层，还有中间出线层的焊环是必须的，其他的为非必须，可以做削盘处理，减小过孔容性，降低阻抗的波动。

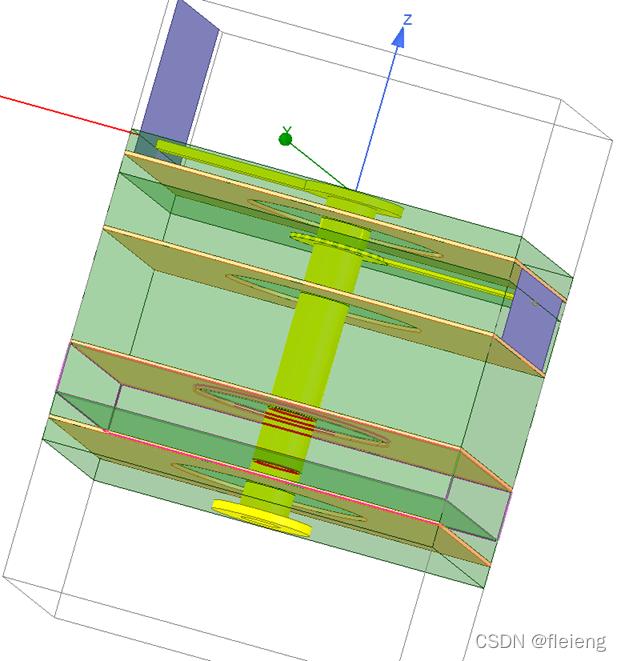

下图为一个8层板的过孔，信号从顶层切换到第三层，过孔焊环只保留底层和底层还有第三层，其他层去掉。
在这里插入图片描述

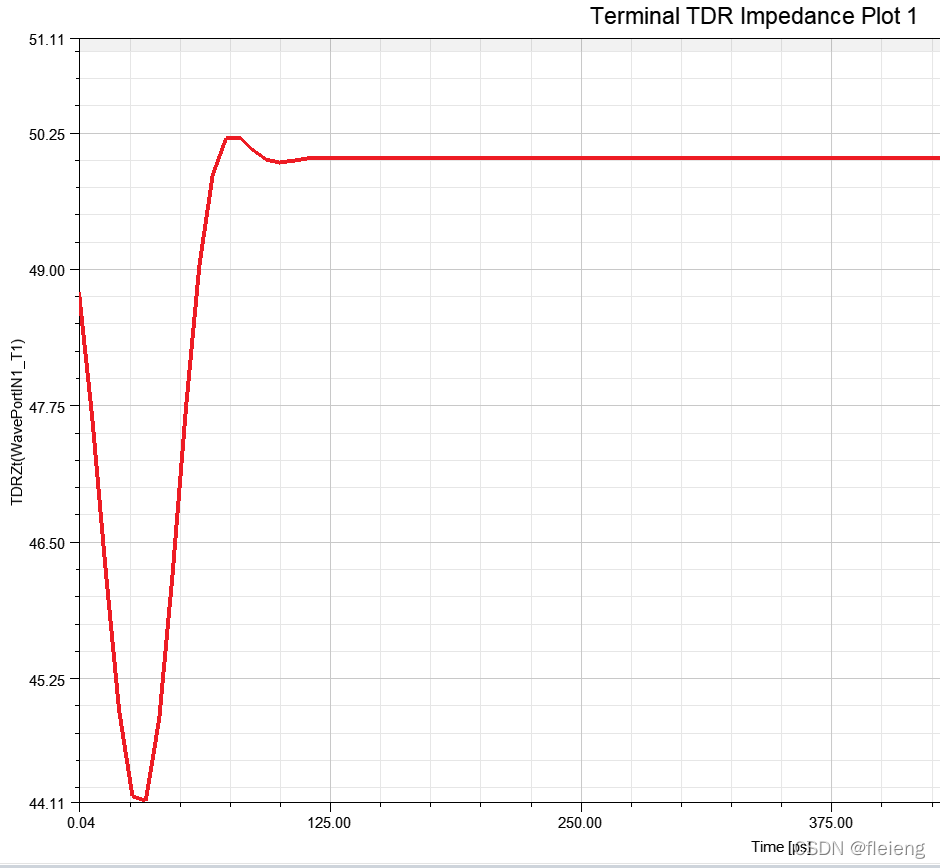

使用HFSS给过孔建模，分别提取有无削盘情况下的阻抗情况

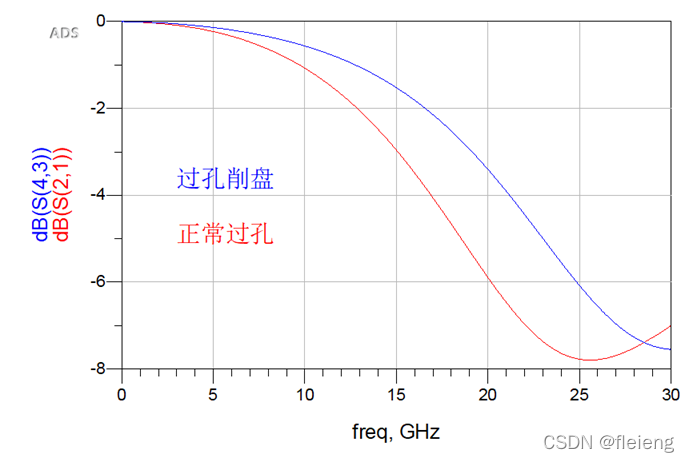

明显看出来，削盘处理，带来的阻抗波动明显更小，下面通过S参数来对比，削盘处理的过孔明显衰减更有优势。
