硬件工程师之电子元器件—二极管(13)之静电放电(ESD)

写在前面

本系列文章主要讲解二极管的相关知识,希望能帮助更多的同学认识和了解二极管。

若有相关问题,欢迎评论沟通,共同进步。(*^▽^*)


二极管

39. 静电放电(ESD)

ESD是指带不同极性电荷的物质相互靠近或相互接触时发生的电荷放电。

一切物质都由原子构成,每个原子由带正电的原子核和带负电的电子组成,表现为电中性。例如,当原子因两个物体相互接触失去电子后,变成带正电的离子(称为阳离子)。相反,得到电子的原子变成带负电的离子(称为阴离子)。

电子转移不是随机的,一些材料往往带正电,而有些则往往带负电。图71是摩擦静电序列,表中根据经验按材料容易得到正电荷或负电荷的倾向进行排列。静电放电 (ESD) 是两个带电物体之间由于相互接触而突然产生流动的电流。

图 71 摩擦静电序列

两种不同的材料接触时,电子从一种材料转移到另一种材料。不过,当两种材料彼此接触时,正离子和负离子处于均平衡状态。这种情况下,检测不到静电。当这些带有不同电荷的材料分离时会产生静电。例如,假设羊毛衫外面穿一件聚酯面料的羽绒服。由于摩擦导致电子从羽绒服转移到毛衣上,毛衣带负电。这时,羽绒服带正电。脱下毛衣时,毛衣上的一些电子对羽绒服放电,产生静电火花。

在图71中,如品红色箭头所示,摩擦静电序列中聚氯乙烯和人的毛发相距很远。两种材料彼此距离越远,积累的电荷就越大。这意味着当它们被分离时,释放的ESD能量更多。脱下棉质衬衫时,很少受到静电电击。

静电类似电容充电。为了防止ESD事件,避免电荷积聚是很重要的。

可采用以下几种方法防止静电:

  1. 如果是金属,将其接地。
  2. 增加湿度降低材料表面阻抗。
  3. 使用电离器电离大气,通过产生与带电物体相反极性的电荷来中和物体中的静电。

然而,静电并没法完全消除。由于很容易受到ESD能量的损坏或破坏,因此,IC的I/O引脚通常配置ESD保护电路。

尽管此类ESD保护电路可针对受保护器件中发生的相对较小的ESD瞬变(器件级 ESD)提供保护,但不能承受USB和其他端口给IC带来的ESD瞬变(系统级ESD)。

40. 静电放电(ESD)测试

静电放电(ESD)测试用来检测IC和电子设备的ESD耐受性。ESD测试大致分为器件级测试系统级测试

  • 器件级ESD测试:

器件级ESD测试在ESD受到控制的电子制造工厂等处进行。器件级ESD测试的目的是确定少量ESD放电是否造成IC等被测器件(DUT)性能下降或损坏。ESD抗扰度测试传统模型包括人体模型(HBM)、机器模型(MM)和带电器件模型(CDM)。所有DUT引脚均要经过ESD测试,DUT保护电路提供器件级ESD保护。

  • 系统级ESD测试:

系统级ESD测试旨在确保电子器件不会因日常生活中的ESD放电导致性能下降或损坏(例如,电缆插入USB端口时发生的ESD放电)。ESD抗扰测试采用IEC 61000-4-2 标准。在系统级测试中,ESD事件适用于通过连接器、触控传感器和天线暴露在外的I/O引脚。系统级测试使用比器件级测试能量更大的ESD波形。图72对比器件级(HBM)和系统级(IEC 61000-4-2)ESD测试的测试波形。尽管由于测试条件不同(如阻抗),这些波形不能简单比较,但系统级ESD测试施加的电流比器件级ESD测试高得多。由于内部保护电路很难单独保护IC免受系统级ESD电流的影响,因此需要外接ESD保护二极管。

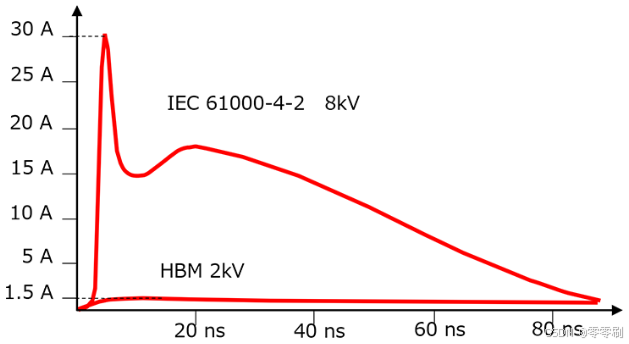

图 72 器件级(HBM)和系统级(IEC 61000-4-2)ESD测试的测试波形对比

现在,IC和ESD保护器件数据表提供了短脉冲条件下ESD保护电路传输线脉冲 (TLP) I-V曲线。TLP I-V曲线有助于评估系统的ESD耐受性,并在不损坏DUT的情况下选择正确的ESD保护二极管。

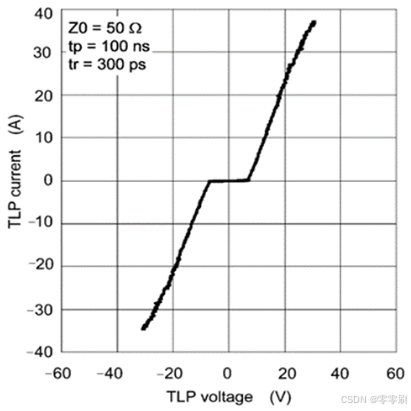

图 73 TLP I-V曲线示例 (DF10G5M4N)

41. ESD保护二极管失效分析

发生ESD冲击的情况下,ESD保护二极管将大部分ESD能量分流到地面,以保护受保护的器件(DUP)。然而,必须正确使用ESD保护二极管,才能保证DUP不会因ESD而发生故障或损坏。

ESD保护二极管不能正常工作的原因主要有两个。

  • 选择的ESD保护二极管不适合用来保护DUP。

ESD保护二极管钳位电压 (V(C)) 越高,施加到DUP的ESD能量就越大。因此,不应选择钳位电压高于必要电压的ESD保护二极管。如果两个ESD保护二极管钳位电压相等,选择动态电阻较低的二极管也有助于提高保护性能。

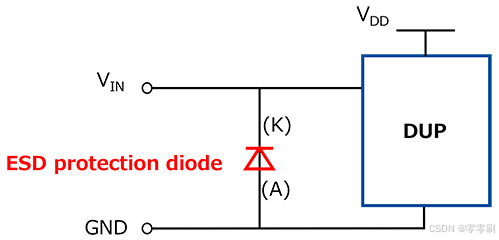

图 74 ESD保护二极管插接示例

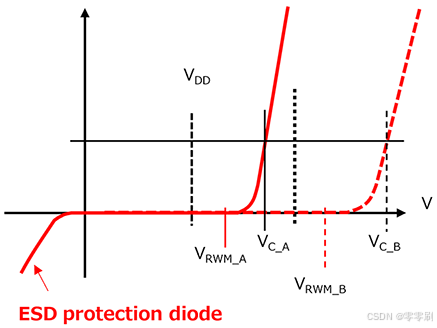

图 75 不同钳位电压的ESD保护二极管

  • ESD保护二极管布局不佳。

如果布局不合理,即使再好的ESD保护二极管也不能提供充分的保护性能。由于ESD脉冲非常短,因此,在很大程度上受走线电感的影响。ESD保护二极管插在可能的ESD进入点(如连接器)和DUP之间。ESD保护二极管应尽可能靠近ESD进入点。除了受保护的信号线之外,接地走线应短而宽,并且不应穿过通孔。

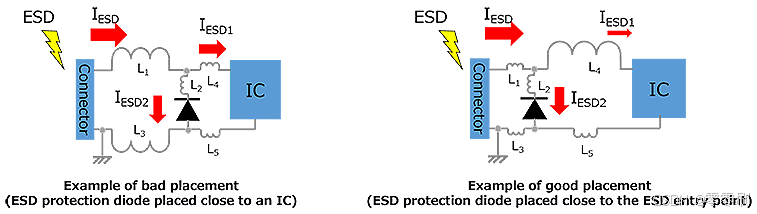

图 76 ESD保护二极管布局
