硬件工程师之电子元器件—二极管（14）之浪涌、ESD保护二极管和压敏电阻的区别

写在前面

本系列文章主要讲解二极管的相关知识，希望能帮助更多的同学认识和了解二极管。

若有相关问题，欢迎评论沟通，共同进步。(*^▽^*)

---

二极管

42. 浪涌的介绍

浪涌是指电压突然升高，其可能损坏电子设备。

通常，电压浪涌分为静电放电（ESD）和非ESD浪涌。非ESD浪涌是雷击、开关通／断和断电引起的。如图77所示，它们比ESD时间长（持续几毫秒），而且感应能量大。非ESD浪涌包括直接雷电浪涌、感应雷电浪涌和开关浪涌。直接雷电浪涌比较少见，但与其他浪涌相比，这种浪涌能量大，即使对电子器件采取防护措施，也难免损坏。

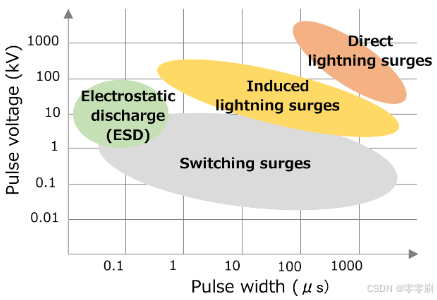

图 77 浪涌类型

直接雷电浪涌

顾名思义，直接雷电浪涌发生在雷电击中建筑物的情况下，雷电电流经过电子器件进入地面。直接雷击产生的电流高达几万甚至几十万安培，足以摧毁雷电电流经过的所有电子设备。为防止电子设备损坏，建筑物安装避雷装置很重要。

感应雷电浪涌

电磁感应和静
