展开ESD保护二极管这个话题之前,先来一道“开胃菜”!关于汽车电路的保护,可谓是无处不在,尤其是在愈来愈智能化、集成化的新能源汽车领域中。汽车行业的大力发展,使得原先机械式汽车变成了有灵魂的“智能化跑动机器人”,也相应带动了汽车电子行业的发展,成为当前一个热门的领域。都知道,不管任何产品,安全始终是首要的,尤其是汽车。汽车的安全,直接关系到人身安全。汽车中的各种电路保护措施稍微不妥当,轻则部分功能失灵重则车毁人亡。
五种常见的汽车保护电路
汽车内部的所有电子线路、精密元器件很容易受到突发的电气瞬变侵害,无论其处在车辆中的位置。以下是几种尤为常见的汽车保护电路:
1)电源总线:瞬变保护中,有车内深嵌模块的 ESD 二极管,也有处理汽车抛负载的高浪涌耐受 TVS瞬态抑制二极管;
2)传统通信总线:区域网络控制器(CAN)/局域互联网络(LIN)是用于车内控制和监控功能的双线通信总线,暴露的瞬态浪涌会导致CAN/LIN收发器出现故障。
3)高速数字总线:USB/HDMI端口要有相应的ESD保护管确保其信号的完整性和系统的可靠性。
4)SIM插槽:需要ESD二极管保护以防收到人机交互的影响。
5)通信/广播接收用的高频天线:由于射频放大器的前端对 ESD 非常敏感,需要使用双向、低电容的 ESD 保护二极管。

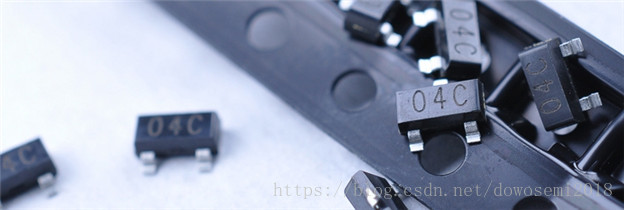

ESD保护二极管,符合汽车测试标准
现如今,汽车电路保护元器件不单单局限于保险丝,还有ESD静电保护二极管、瞬态抑制TVS二极管、压敏电阻等。其中过压保护器件ESD保护管和TVS管同样值得关注,要知道,在汽车电子中,所有的电子设备都面临静电释放和汽车抛负载的威胁,故,在汽车电子中,过压保护不可缺少,同时,符合这些要求也是ISO
