5x5中值滤波器实现（25个数求中值）verilog

原理：

5x5中值滤波器是一种图像处理技术，用于减少图像噪声，同时尽量保留边缘信息。中值滤波器的原理是将图像中每个像素点的值替换为该像素周围邻域（在这个例子中是5x5的窗口）内像素值的中位数。中位数是一组数值按大小顺序排列后位于中间的数，如果数值个数是奇数，中位数就是中间的那个数；如果是偶数，则中位数是中间两个数的平均值。

中值滤波器的原理是基于统计排序理论，通过将图像中某一点及其邻域内的像素值进行排序，然后用中间位置的像素值代替原像素值，从而达到消除噪声的目的。这种方法对于去除椒盐噪声特别有效，因为它可以将异常的亮或暗像素点（噪声）替换为周围的像素值，而这些周围的像素值通常更接近真实值。

在5x5的中值滤波中，首先需要确定5x5窗口内的最大值和最小值，这可以通过并行比较每一行和每一列来实现。接着，对每一行和每一列的像素值进行降幂排序，这一步可以并行执行，因为每行和每列的排序是独立的。最后，通过对角线元素的排序来确定中位数，这一步需要在行和列排序之后进行。

5x5中值滤波器就是创建了5x5的窗口，也就是一共25个像素，通过查找这25个像素的中值，将原来的灰度值替换，而本文主要提供5x5的中值查找的思路，源代码正在验证中，谢谢理解。

各种中值滤波

中值滤波的实现思路通常围绕着如何高效地找到图像局部区域内像素值的中位数。以下是几种常见的中值滤波实现思路：

1. 标准中值滤波：

这是最基础的中值滤波方法，它直接对每个像素的邻域内的像素值进行排序，然后取中间的值作为该像素的输出值。这种方法简单直观，但计算量较大，特别是对于大尺寸的滤波窗口。

2. 快速中值滤波：

为了减少计算量，快速中值滤波算法通常采用以下策略：

• 直方图法：首先计算窗口的灰度直方图，然后根据直方图来确定中值，避免了对每个窗口内的像素值进行完全排序。
• 折半查找：在直方图中，通过折半查找的方式快速定位中值，减少了比较的次数。

3. 加权中值滤波：

在这种方法中，不是简单地取中值，而是给窗口内的像素值赋予不同的权重，通常是基于距离中心像素的距离或者其他标准。权重可以是固定的，也可以是根据某些条件动态计算的。

4. 自适应中值滤波：

自适应中值滤波算法根据图像的局部特性动态调整滤波参数，例如：

• 窗口大小：在噪声较多或细节较少的区域使用较大的窗口，在边缘或细节区域使用较小的窗口。
• 阈值控制：根据局部区域的噪声水平动态调整滤波强度。

5. 基于排序的优化算法：

这些算法通过优化排序过程来提高效率，例如：

• 快速选择算法：这是一种在未完全排序的数组中找到第k小元素的算法，可以用于快速找到中值。
• 堆排序：利用堆数据结构来维护一个最大堆和一个最小堆，以快速找到中值。

6. 基于数据结构的算法：

例如，使用线段树或树状数组（Binary Indexed Tree, Fenwick Tree）等数据结构来维护和更新窗口内的像素值，以便快速找到中值。

7. 并行算法：

利用现代计算硬件的并行处理能力，例如GPU，来同时处理多个像素的滤波操作。

8. 基于梯度的中值滤波：

在这种方法中，首先计算局部区域的梯度或差分，然后根据梯度大小来决定是否对中心像素进行中值替换，以此来保留边缘信息。

9. 基于区域的中值滤波：

在这种方法中，图像被分割成多个区域，每个区域内的像素值被单独排序和滤波。

10. 基于形态学的中值滤波：

结合形态学操作，如腐蚀和膨胀，来增强中值滤波的效果。

这些实现思路可以根据不同的应用场景和性能要求进行选择和调整。在实际应用中，通常需要在滤波效果和计算效率之间做出权衡。

实现

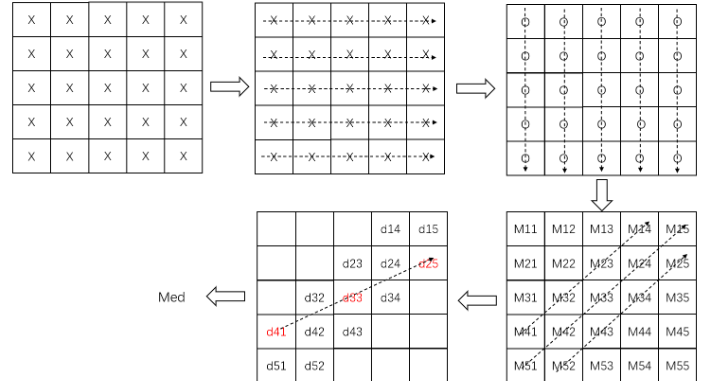

行排序：

对5x5窗口的每一行进行排序，确保每一行内的像素值都是有序的。这样，每一行的最大值和最小值分别位于该行的两端。

列排序：

接着对每一列进行排序，确保每一列内的像素值也是有序的。这样，每一列的最大值和最小值分别位于该列的两端。

对角线排序：

在行和列排序之后，对角线上的元素也进行了排序。对角线排序确保了从左上到右下的对角线和从右上到左下的对角线上的元素都是有序的。

中值确定：

经过上述排序后，5x5窗口中的25个元素被分成了四个象限，每个象限的元素都是有序的。由于最大值和最小值已经被排除在中值之外，剩下的元素中，位于中心位置的元素就是中位数。

实现思路
