stm32用tft-lcd 显示自定义大小的字体

笔者用的开发环境是正点原子的stm32 mini 版本，其中需要用到lcd显示中文，正点原子的例程上的字体显示得太小了，于是自己根据例程来写一个可以显示大点字体的函数。

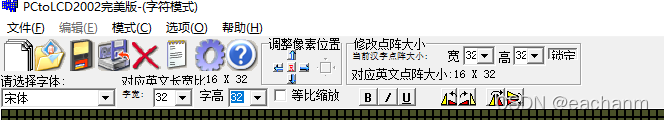

1、首先打开取模软件pctolcd2002,选好字体并做相应设置，笔者想显示32 x 32 的字体，于是设置汉字点阵宽高都为32，字宽和字高也是32,如下图32

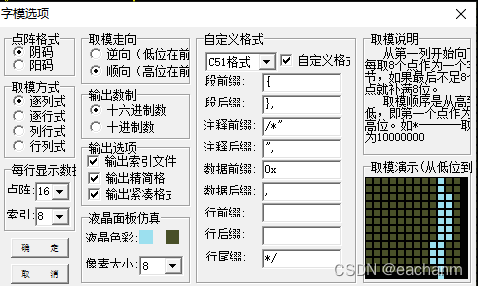

2、设置输出，如图

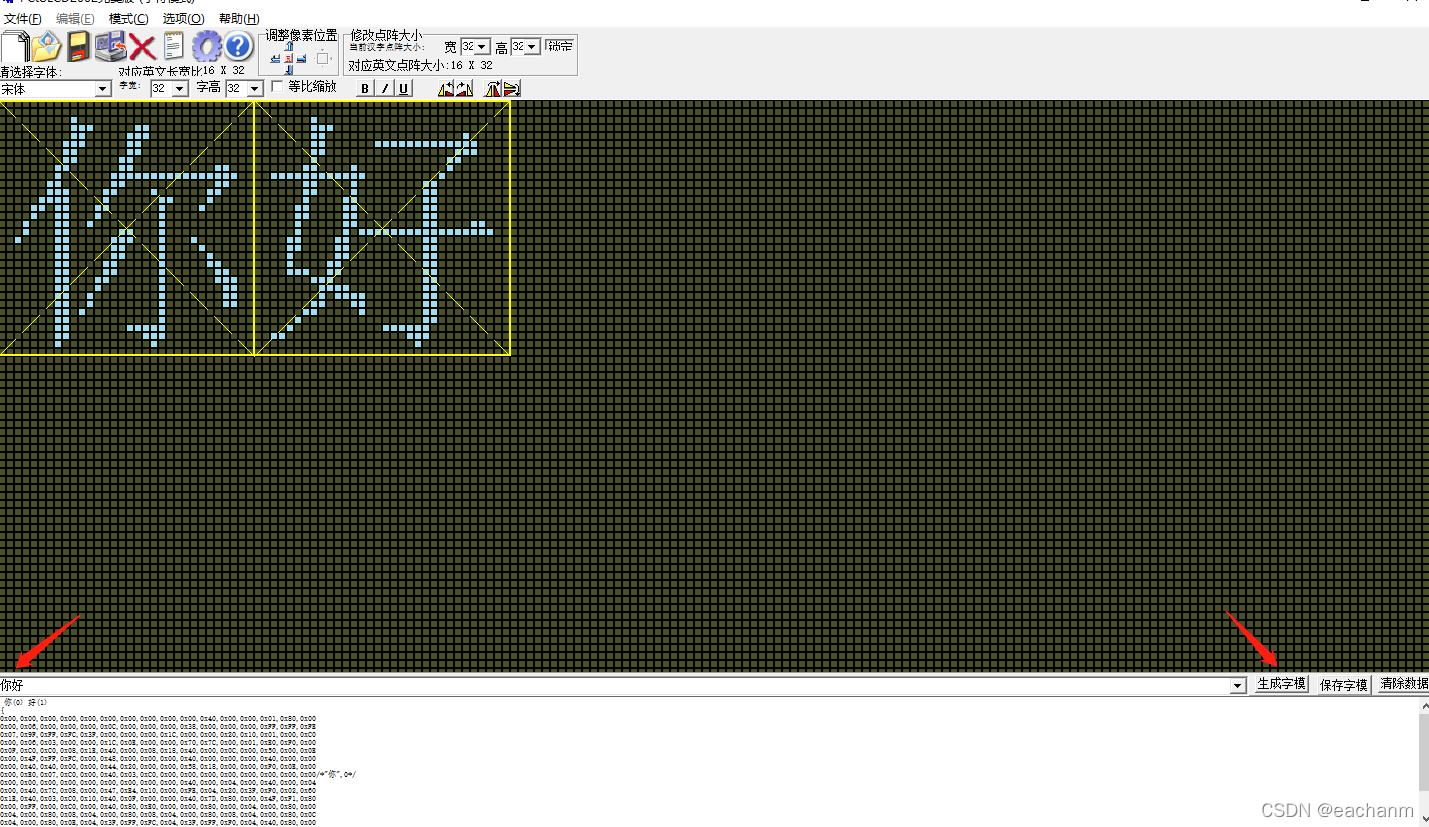

接着输入要显示的字体，并点击生成字模

 3、接着对生成的字模做处理，如下图：

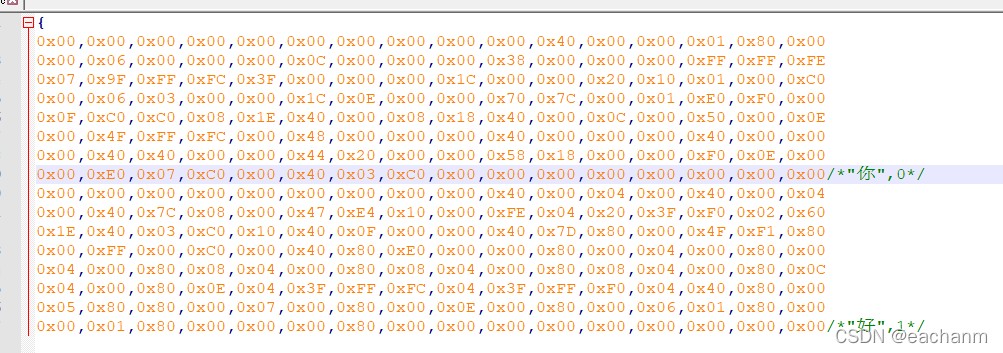

这是软件生成的原字模：

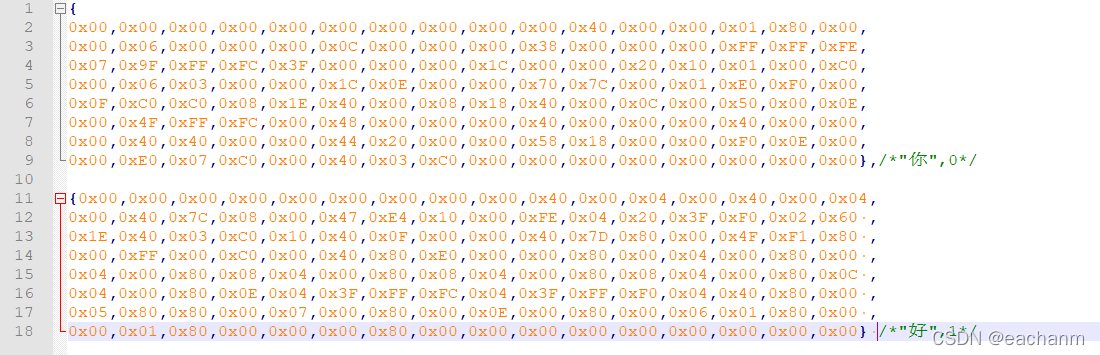

 处理后的字模

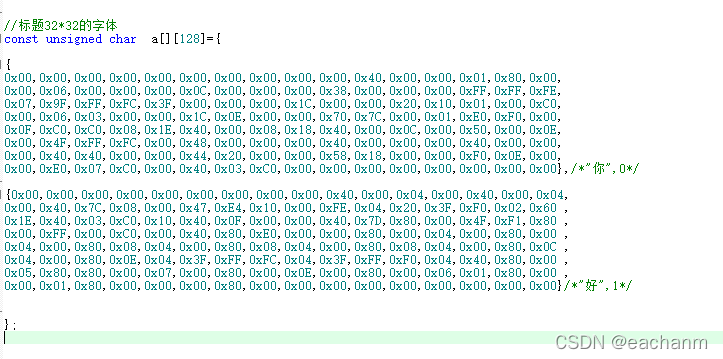

 处理其实就是将它用{}把一个字的字模单独括起来，然后将字模在工程文件中定义

因为32X32的每个字占128个字节，所以数组后面是128。

 4、定义使用32x32字体的函数

//x,y屏幕的位置
//index,字所在数组的位置，在本例中“你”就是0，“好”为1
//font_color 字的颜色
//back_color 背景颜色


void LCD_ShowTitle(u16 x,u16 y,u8 index,u16 font_color,u16 back_color)
{
	u8 temp,t,t1,size = 32;
	u16 y0=y;
    u8 csize= (size*size - 64)/8;//得到字体一个字符对应点阵集所占的字节数
	 for(t=0;t<csize;t++)
	 {
			temp=a[index][t];

			 for(t1=0;t1<8;t1++)
			{
				if(temp&0x80)LCD_Fast_DrawPoint(x,y,font_color);
				else LCD_Fast_DrawPoint(x,y,back_color);
				temp<<=1;
				y++;
				if((y-y0)==size)
				{
					y=y0; x++;
					break;
				}
			}
	 }
}

5、调用

LCD_ShowTitle(20,20,0,0xFFFF,0x0000);

如需要显示其他字体大小的，直接修改字模然后调用此函数，修改 函数里的size的值即可。

ps:当字体设置过大时函数可能会失效，目前笔者显示48x48的字体时就失效了，如有读者发现问题敬请指正
