RDKit|使用MolDraw2DCairo模块绘制分子

本文介绍了如何使用RDKit的MolDraw2DCairo和MolDraw2DSVG模块来绘制PNG和SVG格式的分子图像。详细阐述了创建drawer、分子预处理、绘制与结束绘制的步骤,并提供了设置绘制选项的方法。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、绘制png:MolDraw2DCairo

先导入所要用到的库和MolDraw2DCairo模块。

from rdkit import Chem
from rdkit.Chem.Draw import rdMolDraw2D
from IPython.display import Image
  • 首先,创建一个Cairo drawer:Chem.Draw.rdMolDraw2D.MolDraw2DCairo(arg1, arg2),同Chem.Draw.MolDraw2DCairo(arg1, arg2)
    arg1和arg2分别是绘制图像的长和宽
  • 接着,准备待绘制的分子:PrepareMolForDrawing(mol, kekulize=True ,addChiralHs=True, wedgeBonds=True, forceCoords=False)
    为了画出更好看的分子,需要进行一些预处理。可以处理的选项有:计算凯库勒式、手性中心补氢、手性中心添加楔形键、生成2D坐标
  • 开始绘制:DrawMolecule()
  • 结束绘制:FinishDrawing()
  • 输出结果:WriteDrawingText(file_name)

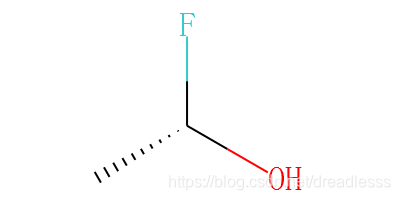

>>> mol = Chem.MolFromSmiles('[H][C@](C)(O)F')
>>> d = rdMolDraw2D.MolDraw2DCairo(400, 200)
>>> tmp = rdMolDraw2D.PrepareMolForDrawing(mol)
>>> d.DrawMolecule(mol)
>>> d.FinishDrawing()
>>> d.WriteDrawingText('data/rdMolDraw2D_1.png')
>>> Image(filename = 'data/rdMolDraw2D_1.png', width=250)

在这里插入图片描述

二、绘制svg:MolDraw2DSVG

  • 首先,创建一个svg drawer:Chem.Draw.rdMolDraw2D.MolDraw2DSVG(arg1, arg2),同Chem.Draw.MolDraw2DSVG(arg1, arg2)
    arg1和arg2分别是绘制图像的长和宽
  • 接着,准备并绘制分子,两个步骤合二为一:PrepareAndDrawMolecule(drawer, mol, …)
  • 结束绘制:FinishDrawing()
  • 获取结果:GetDrawingText(file_name)
>>> mol = Chem.MolFromSmiles('c1ccccc1')
>>> d = rdMolDraw2D.MolDraw2DSVG(150, 150)
>>> rdMolDraw2D.PrepareAndDrawMolecule(d, mol)
>>> d.FinishDrawing()
>>> svg = d.GetDrawingText()
>>> with open('data/rdMolDraw2D_2.svg', 'w') as f:
>>>     f.write(svg)

在这里插入图片描述

三、绘制png设置(svg设置类似)

  • 实例化一个参数器:do = rdMolDraw2D.MolDrawOptions()
  • 将分子键的宽度设置为4:do.bondLineWidth = 4
  • 将分子键的长度设置为30:do.fixedBondLength = 30
  • 将分子顺时针旋转30度:do.rotate = 30
  • 修改原子标签:do.atomLabels[2] = ‘OH group’
  • 应用设置:SetDrawOptions(do)
>>> m = Chem.MolFromSmiles('[H][C@](C)(O)F')
>>> d = rdMolDraw2D.MolDraw2DCairo(150, 150)
>>> do = rdMolDraw2D.MolDrawOptions()
>>> do.bondLineWidth = 4
>>> do.fixedBondLength = 30
>>> do.rotate = 30
>>> do.atomLabels[2] = 'OH group'
>>> d.SetDrawOptions(do)
>>> rdMolDraw2D.PrepareAndDrawMolecule(d, m)
>>> d.FinishDrawing()
>>> d.WriteDrawingText('data/rdMolDraw2D_3.png')
>>> Image(filename='data/rdMolDraw2D_3.png', width=250)

在这里插入图片描述
本文参考自rdkit官方文档一段项目代码

代码及源文件在这里
