24V电压TVS二极管选型

本文介绍了24V电压的TVS瞬态抑制二极管的常见型号,包括其工作电压、钳位电压和击穿电压等参数,并强调了汽车级TVS二极管在汽车电子产品防浪涌保护中的应用。选型需根据防护需求和测试等级,建议寻求专业支持进行精确选型。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

TVS瞬态抑制二极管SMF24A、SMF24CA、TPSMF24A、SMF4L24A、SMAJ24A、SMAJ24CA、TPSMAJ24A、TPSMAJ24CA、SA24A、SA24CA、SMBJ24A、SMBJ24CA、SMA6J24A、SMA6J24CA、TPSMBJ24A、TPSMBJ24CA、SMB10J24A、SMB10J24CA、SMCJ24A、SMCJ24CA、TPSMCJ24A、TPSMCJ24CA、3KP24A、3KP24CA、SMDJ24A、SMDJ24CA、TPSMDJ24A、TPSMDJ24CA、SM5S24A、SM6S24A、5KP24A、5KP24CA、5.0SMDJ24A、5.0SMDJ24CA、TP5.0SMDJ24A、TP5.0SMDJ24CA、LDP24A、LDP24CA、SM8S24A、SM8S24CA、SM8T24A、SM8T24CA、15KP24A、15KP24CA等等型号,可以看出,它们之间的共同点是:工作电压24V,钳位电压38.9V,击穿电压26.7V-29.5V,也就是业内常说的24V瞬态抑制TVS二极管常用型号大全。​

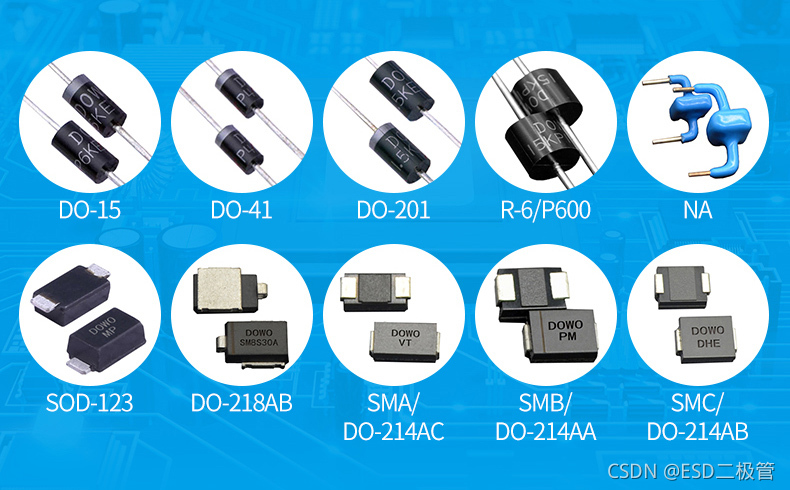

在这里插入图片描述
根据上文中提到的料号,会发现,24V的TVS二极管有单双向之分、有贴片直插之分、有汽车级车规级常用之分、功率从200W到15000W、峰值脉冲电流从5.14A到371A,封装形式多样(SOD-123、DO-214AC、DO-214AB、DO-214AA、DO-218AB、P600等等),总有一款TVS适合您。具体选用什么型号的24V TVS二极管,还需要根据客户的防护需求和测试等级要求来决定。汽车电子产品中防浪涌过电压防护,推荐使用汽车级TVS二极管,比如汽车级TVS管SM8S24A常被应用在12V系统汽车电子产品,助力通过7637-2测试!

关于TVS二极管选型这方面的知识,之前就科普过好多次,在这里就不再详细阐述了。不过,话说回来了,TVS二极管选型理论知识都是建立在实践的基础上验证出来的,具体如何选用,还是要根据项目保护需求和测试

### TVS管在24V直流电环境下的选型指南 #### 1. 基本概念与功能 TVS(Transient Voltage Suppressor),即瞬态电压抑制二极管,在电路中起到保护作用。当电路中的电压超过预设阈值时,TVS会迅速导通并将电压钳制在一个安全范围内[^1]。 #### 2. 参数选择 对于24V直流电路,TVS管的选择需重点关注以下几个参数: - **反向击穿电压 (VBR)** 反向击穿电压应高于电路的工作电压以防止误触发。通常选取 VBR ≥ 工作电压 × 1.2 ~ 1.5 的型号。对于24V直流电路,推荐选用 VBR ≈ 30V 或更高的型号[^2]。 - **最大箝位电压 (VC)** 箝位电压是指在规定峰值脉冲电流 IPP 下的最大电压值。它决定了被保护设备所能承受的最高电压。为了确保后级元件的安全,VC 应低于其耐压值[^1]。 - **峰值脉冲功率 (PPK)** PPK 是衡量 TVS 能量吸收能力的重要指标。计算公式为 \(P_{PK} = \frac{V_C \times I_P}{t}\),其中 IP 表示峰值脉冲电流,t 表示脉宽。根据实际应用场景选择合适的功率等级[^2]。 - **结电容 (CJ)** 结电容会影响高频信号的质量。如果应用于高速通信线路,则需要选择低结电容的产品(< 5 pF)。而对于一般的电源保护场景,可以选择较高结电容的型号[^3]。 - **响应时间 (TJ)** TVS 的响应速度非常快,通常小于等于 1ps。这一特性使其非常适合用于快速瞬态事件防护场合[^1]。 #### 3. 推荐型号 以下是几款适用于24V系统的常见TVS管型号及其主要参数对比表: | 制造商 | 型号 | VRWM(V) | VBR(min)(V)| VC(max)(V) | IPP(A) | CJ(pF) | |--------|--------------|---------|-------------|------------|--------|--------| | Vishay | SMAJ33A | 33 | 36 | 59.8 | 17.3 | / | | Littelfuse | SMBJ33CA | 33 | 36 | 52.1 | 11.1 | 4 | 注:“/”表示未提供具体数值[^3]。 #### 4. 实际应用注意事项 - 安装位置尽量靠近被保护器件; - 正确连接方向,注意区分单向和双向TVS; - 对于高噪声环境可能还需要配合其他滤波措施共同使用[^4]。 ```python def tvs_selection(voltage, margin=1.2): """ 计算适合给定工作电压TVS管最低反向工作电压 :param voltage: float, 电路工作电压 :param margin: float, 安全裕度系数,默认取1.2倍 :return: float, 推荐的最小反向工作电压 """ return round(voltage * margin) print(f"For a 24V DC circuit, the recommended minimum reverse working voltage is {tvs_selection(24)}V.") ```
