瞬态抑制二极管中，双向TVS在焊接时不需区分方向，单向TVS则需要，阴极线一端为负极。区分方法包括观察元器件表面、型号或使用万用表测试。单向TVS应用于直流电路，双向TVS用于交流电路，两者电流曲线和结电容存在差异。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

常有客户向TVS二极管厂家东沃电子求助：“瞬态抑制TVS二极管焊接时，需要区分方向吗？”关于瞬态抑制二极管方向这个话题，几乎每个新手电子工程师都会有这个疑问。那么，瞬态抑制TVS二极管到底有没有方向呢？在焊接的时候，如何区分方向呢？单双向瞬态抑制二极管在使用方面，有什么区别呢？

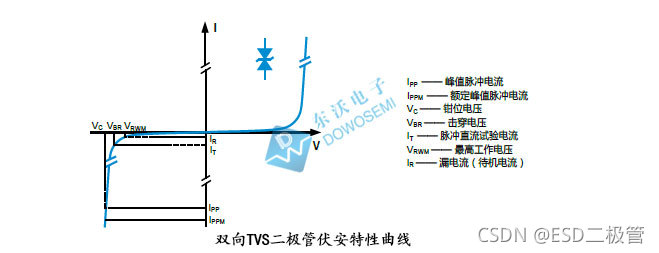

在这里插入图片描述

瞬态抑制二极管有方向吗？

根据瞬态抑制二极管SM8S系列产品手册查询可知，品牌DOWO（东沃）生产的汽车级TVS管SM8S30A和SM8S30CA在工作电压、钳位电压、功率、封装、击穿电压、漏电流、峰值脉冲电流等参数是一样，唯一的区别就在于SM8S30A是Uni（单向），SM8S30CA是Bi（双向）。双向瞬态抑制二极管在焊接时，是不需要区分方向；而单向TVS管，是需要区分方向的，有阴极线的一端是负极。

瞬态抑制二极管方向如何区分？

那么，瞬态抑制二极管方向如何区分呢？这其中有什么规律和技巧吗？最简单直观的方法就是看元器件表面，如上面有一根阴极线，就是单极性TVS管，单向，否则就是双向；也可以看型号，上文中提及到的SM830A和SM8S30CA，可见型号尾缀后面A代表单向，CA代表双向。当然，也可以通过查看产品手册和借用万用表测试！

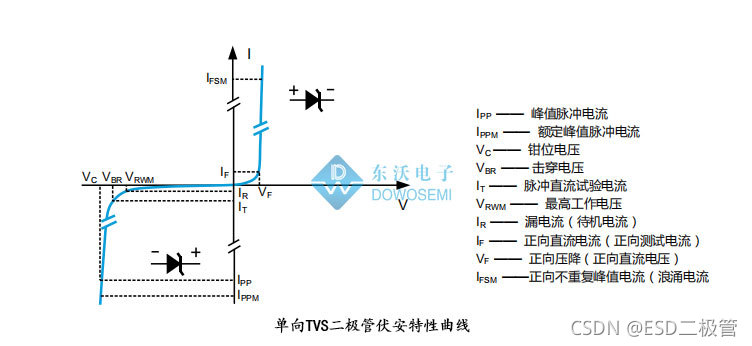

在这里插入图片描述
