车载电子产品用TVS二极管,如何选型?

本文介绍了车载电子产品对TVS二极管的需求,特别是车载专用TVS二极管的优势,如高可靠性、大瞬态功率、充足功率余量、高耐温和全封装型号。东沃电子DOWOSEMI提供的车载专用TVS二极管满足AEC-Q101标准,适用于各种车载浪涌场合,有助于提高防护等级和产品寿命。根据不同的封装类型和工作电压,TVS二极管可用于汽车12V和24V系统的浪涌保护,选型需依据具体电路保护需求。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

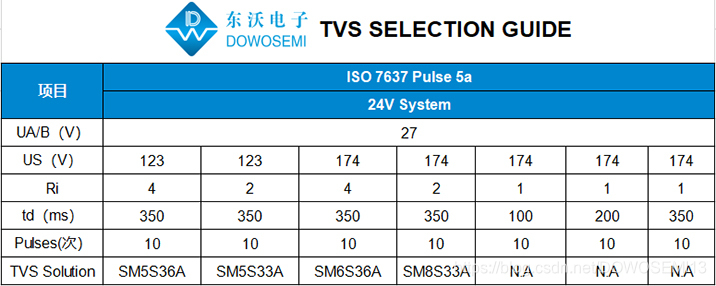

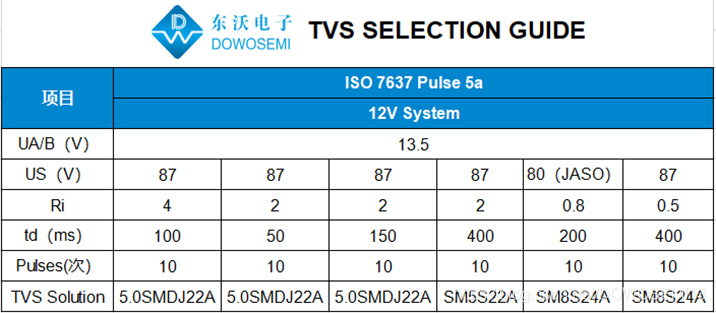

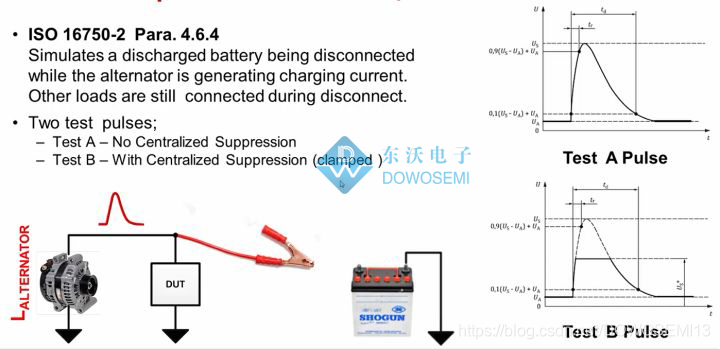

随着汽车市场对车载电子产品可靠性越来越高,与此同时,车载电子产品趋向于小型化、多功能化、轻薄化等等,普通的瞬态抑制TVS二极管远远不能够满足车载电子产品更好的保护需求。为了满足更高的ISO7637-2等级测试,为车载电子产品保级护航,就需要用到车载专用TVS二极管(稳定可靠、小体积、封装全、符合AEC-Q101标准),助力通过7637车载浪涌5A/5B测试。

TVS品牌东沃电子DOWOSEMI供应的车载专用TVS二极管,能够解决各种车载浪涌场合的实际防护问题,同时,还能提高产品的防护等级并延长使用寿命,降低成本。具体优势特性表现在:

1)可靠性高:车载专用TVS管每道工序都是经过加严处理、并多次进行测试,同时成品后还需要经过AEC-Q101可靠性测试,测试项目有:高温反偏,温度循环,高温高湿反偏,高温测试等。

2)瞬态功率大:贴片车规级TVS管瞬态功率可从200W高达到8000W,直插车规级TVS瞬态功率可高达6000W。车载浪涌等级高。

3)功率余量足:车规级TVS采用大芯片封装,功率余量至少在20%以上,可以承受更高的浪涌冲击。

4)耐温高:耐175℃高温,在复杂环境下能稳定工作,散热性好,进行ISO7637-2冲击时,可进行多次测试。

5)封装型号全:从SOD-123、SMA、SMB、SMC、DO-218AB至R-6/P600封装全覆盖,系列多,型号全,具体如下:

·TPSMF系列,SOD-123封装,功率200W,工作电压从13V到58V;

·TPSMAJ系列,SMA/DO-214AC封装,功率400W,工作电压从

### 关于TVS二极管选型的关键因素 在选择TVS二极管时,需综合考虑其电气特性以及应用场景需求。以下是几个重要的选型参数及其作用: #### 1. **反向击穿电压 (VBR)** 反向击穿电压是指TVS二极管开始导通并钳位的最小电压值。该参数决定了TVS能够承受的最大工作电压,在实际应用中应确保此值高于电路中的最大工作电压[^2]。 #### 2. **最大箝位电压 (VC)** 箝位电压表示当浪涌电流通过TVS时,它所能达到的最大电压值。为了保护后续电路元件免受损坏,箝位电压应当低于被保护设备能容忍的最大瞬态电压[^3]。 #### 3. **峰值脉冲功率 (PPK)** 峰值脉冲功率定义了TVS可以处理的能量大小,通常以瓦特为单位测量。这一指标对于评估TVS能否有效应对特定环境下的瞬态事件至关重要。例如,在汽车电子领域,由于存在较高的电磁干扰风险,因此需要选用具备更高脉冲功率能力的产品。 #### 4. **结电容 (CJ)** 和 **泄漏电流 (IR)** 结电容会影响信号传输速率,特别是在高频环境下;而较低的泄漏电流有助于减少功耗损失。针对高速数据线路或者射频电路设计时,则更倾向于挑选那些具有较小寄生效应(即低Cj和Ir)规格型号的组件[^1]。 #### 推荐型号举例说明 根据不同行业标准及具体用途推荐如下几种常见系列: - 对于消费类电子产品防护可考虑使用PESD5V0X系列; - 工业控制场合下SMx系列表现良好; - 而车载环境中则建议采用SPA系列因它们经过AEC-Q101认证适合恶劣条件运行[^2]。 ```python # 示例代码展示如何筛选符合条件的TVS二极管 def filter_tvs_diodes(vbr_min, vbr_max, ppk_required): tvs_list = [ {"model": "PESD5V0X", "vbr": 5.0, "ppk": 600}, {"model": "SM712", "vbr": 7.0, "ppk": 800}, {"model": "SPA2922", "vbr": 9.0, "ppk": 1500} ] filtered_models = [] for diode in tvs_list: if vbr_min <= diode["vbr"] <= vbr_max and diode["ppk"] >= ppk_required: filtered_models.append(diode["model"]) return filtered_models print(filter_tvs_diodes(6, 8, 1000)) # 输出匹配模型列表 ``` ### 总结 综上所述,选取合适的TVS二极管不仅依赖于基本的技术参数比较,还需要结合具体的工程经验和现场测试验证来最终确定最佳方案。
