220V双向TVS二极管，如何正确选型？

最新推荐文章于 2025-02-26 15:53:00 发布
最新推荐文章于 2025-02-26 15:53:00 发布
阅读量1.1k 收藏 1
点赞数
CC 4.0 BY-SA版权
分类专栏： TVS二极管 文章标签： 其他
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/dowosemi2018/article/details/120332852
本文介绍了220V双向TVS二极管的选型知识，强调了选择过程中需要考虑封装、功率和峰值脉冲电流等因素。不同型号的TVS如SMF220CA、SMAJ220CA等，其差异在于封装、功率，而正确的选型关乎电路保护效果。电子工程师应理解TVS的保护原理，避免因选型不当导致EMC测试失败。东沃电子提供专业的产品、选型服务及电磁兼容设计支持。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

前日，来自贵州的一位新客户前来东沃电子咨询：“220V工作电压的TVS二极管，双向，有哪些型号？”根据TVS工作电压来询料，这在业内都是很常见的，可见客户对TVS的目标需求还算是比较明确的，但是，这远远是不够的！要知道，TVS瞬态抑制二极管选型，是一门很大的学问，不仅需要超强的理论知识，还需要丰富的实践经验来支持。

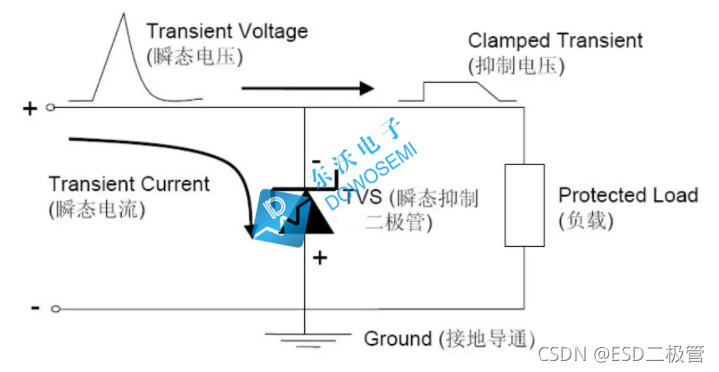

TVS二极管

TVS瞬态抑制二极管工作电压最低可做到3.3V，最高可达600V，甚至更高，220V瞬态抑制二极管，属于高压TVS二极管行列之中，具体型号有：

1）单向：SMF220A（200W功率 SOD-123封装 丝印TZ）、SMAJ220A（400W功率 DO-214AC封装 丝印SX）、SMBJ220A（600W功率 DO-214AA封装 丝印PX）、SMCJ220A（1500W功率 DO-214AB封装 丝印GHX）、3KP220A（3000W功率 P600封装）、SMDJ220A（3000W功率 DO-214AB封装 丝印PHX）、5KP220A（5000W功率 P600封装）、5.0SMDJ220A（5000W功率 DO-214AB封装 丝印5PHX）、15KP220A（15000W功率 P600封装）；

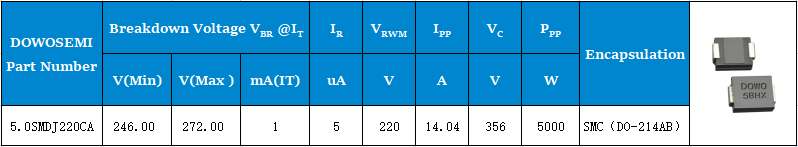

双向TVS管5.0SMDJ220CA

2）双向：SMF220CA（200W功率 SOD-123封装 丝印PZ）、SMAJ220CA（400W功率 DO-214AC封装 丝印VX）、SMBJ220CA（600W功率 DO-214AA封装 丝印EX）、SMCJ220CA（1500W功率 DO-214AB封装 丝印BHX）、3KP220CA（3000W功率 P600封装）、SMDJ220CA（3000W功率 DO-214AB封装 丝印DHX）、5KP22
