LCD液晶屏静电防护方案

LCD模块即LCD显示模组，是指将玻璃和LCD驱动器集成到一起的LCD显示产品，为用户提供了一个标准的LCD显示驱动接口，用户可以按照接口（有4位、8位、VGA等不同类型）要求进行操作来控制LCD正确显示。众所知周，电子产品对于静电防护要求都比较高。LCD液晶显示屏对于静电尤其地敏感，容易导致LCD显示屏失效。为此，专业有实力的LCD液晶显示屏厂家不管是在生产制造工艺还是静电防护方案方面，都做得很优秀。那么，如何为LCD模块保驾护航呢？

接下来，国产ESD静电保护二极管厂商东沃电子DOWOSEMI为大家分享：LCD模块液晶屏ESD静电保护设计方案图，具体如下：

从图中可以看出，方案从分立ESD静电保护器件和集成ESD静电保护器件两方面来设计保护方案，方案可通过IEC61000-4-2、GB/T17626.2、ISO10605、GB/T 19951测试标准。ESD二极管保护器件具体选型，如下：

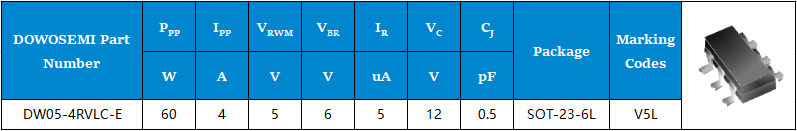

ESD1：DW05-4RVLC-E

工作电压：5V

击穿电压：6V

钳位电压：12V

峰值脉冲电流：4A

峰值脉冲功率：60W

结电容：0.5pF

漏电流：5uA

封装形式：SOT-23-6L

ESD2：DW05DLC-B-S

工作电压：5V

击穿电压：6V

钳位电压：18.3V

峰值脉冲电流：17A

峰值脉冲功率：350W

结电容：1.35pF

漏电流：1uA

封装形式：SOD-
