最近在学习Kinect 2.0的SDK，并基于此进行数据获取。本人参考了优快云很多人写的博客，受益匪浅，同时我也在学习过程中发现了一些坑（也可能是我自己经验不够，没理解透彻）。这里做个记录以提醒自己，也希望能给其他人提供一些参考。

注：我主要参考了该博主的文章https://blog.youkuaiyun.com/jiaojialulu/article/details/53087988，以及“kinect2_grabber.h”（利用OPENNI2使用KinectV2获取数据的示例代码）进行了数据获取代码的编写。

1、Kinect V2的坐标系定义和OpenCV定义的坐标系是不同的。这包括：

1）以矩阵来看的图像坐标系（图像空间），包括深度、RGB、IR等数据帧对应的图像数据，其坐标都以像素为单位；

2）以点云数据xyz来看的3D坐标系（相机空间），其坐标为米（m）。

如果需要将Kinect V2的坐标系与OpenCV坐标系进行统一（可以这么思考：与OpenCV坐标系保持一致时，获取的二维图像数据，其视角与“将我们自己的眼睛放在相机位置向前看”是一致的，主要是左右关系！），可进行以下变换：

1）图像空间（坐标系）下，令矩阵列不变，行翻转（左右翻转）

例如，假设获取的（原始）纹理RGB数据（将RGB图匹配到点云数据上作为纹理的RGB图像）如下：

cv::Mat textureDepthRGB(424, 512, CV_8UC3);

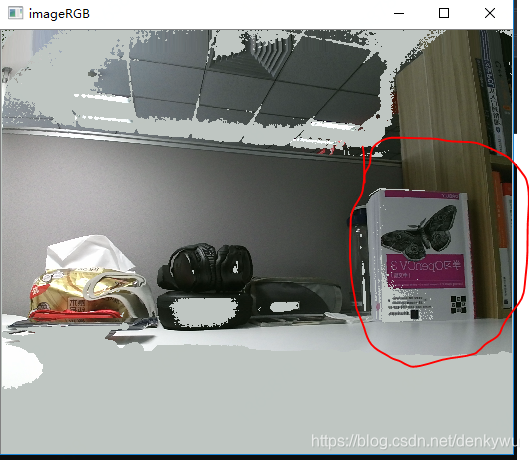

用cv::imshow()显示如下：

注意到上图中红圈中的书，其实是位于相机视角（向前）的左手边，而显示中却位于了右手边，书名是镜像的现象也体现出这一点。

采用如下代码进行简单的左右翻转后，结果如下：

cv::flip(textureDepthRGB, textureDepthRGB, 1);// 点云纹理 rgb 信息

注意到，此时红圈中的书是位于左手边的，且书名显示正常。

以上用纹理RGB数据做了示例，而depth，color，infrared等数据都是类似的。如果需要将图像坐标系统一为与OpenCV一致，只需要左右翻转。

2）以点云数据xyz来考虑的3D坐标系（相机空间）时，将其统一为OpenCV坐标系定义，需要：x取反，y取反，z不变

Kinect的相机空间指的是其使用的3D空间坐标，定义如下：

- 坐标原点（x=0, y=0, z=0）位于kinect的红外相机中心；
- X 轴方向为顺着kinect的照射方向的左方向；
- Y 轴方向为顺着kinect的照射方向的上方向；
- Z 轴方向为顺着kinect的照射方向；
- 坐标单位为米（m）；

注：上述Kinect的坐标系满足右手系，图片摘自博客https://blog.youkuaiyun.com/jiaojialulu/article/details/53088170

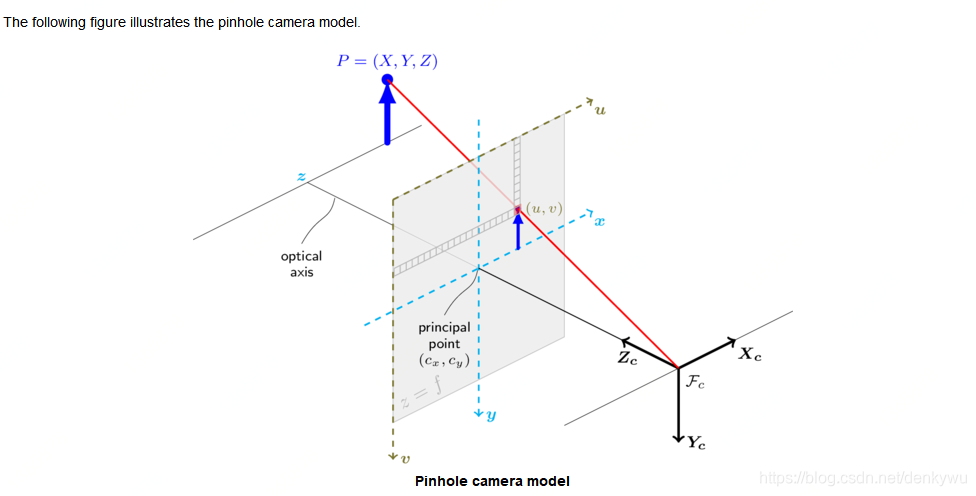

下方截图是OpenCV中定义的相机空间（同样满足右手系），来自https://docs.opencv.org/3.4.6/d9/d0c/group__calib3d.html

可以看到，如果将OpenCV的坐标系定义用在Kinect相机空间中，则：X轴方向为顺着Kinect照射方向的右方向，Y轴方向为顺着Kinect照射方向的下方向，Z轴方向为顺着Kinect的照射方向，因此需要将Kinect的默认相机空间坐标系中的 x 坐标取反，y 坐标取反，z 坐标不变。

代码示例如下：

cv::Mat xyzDepth(424, 512, CV_32FC3);// 点云 xyz 数据

for (int iRows = 0; iRows < 424; iRows++)
{
    for (int iCols = 0; iCols < 512; iCols++)
	{
	    // x 取反
	    xyzDepth.at<cv::Vec3f>(iRows, iCols)[0] = - xyzDepth.at<cv::Vec3f>(iRows, iCols)[0];
	    // y 取反
	    xyzDepth.at<cv::Vec3f>(iRows, iCols)[1] = - xyzDepth.at<cv::Vec3f>(iRows, iCols)[1];
	    // z 不变
	}
}

2、参考该博主文章https://blog.youkuaiyun.com/jiaojialulu/article/details/53087988获取多源数据帧后，

// 获取新的一个多源数据帧
hr = m_pMultiFrameReader->AcquireLatestFrame(&m_pMultiFrame);
if (FAILED(hr) || !m_pMultiFrame)
{
    continue;
}
---------------------
作者：jiaojialulu
来源：优快云
原文：https://blog.youkuaiyun.com/jiaojialulu/article/details/53087988
版权声明：本文为博主原创文章，转载请附上博文链接！

接下来进行“从多源数据帧中分离出彩色数据，深度数据和红外数据”。

原作者上面的代码保证了获取最新的多源数据帧一定是成功的（否则会continue直到成功），我原以为下面进行分离的时候也一定会成功（作者在分离彩色、深度等数据时用了if (SUCCEEDED(hr))，其实就表明了是有可能失败的，但我自己并未留意），直到后来我发现：即使获取最新的多源数据帧成功了，在分理处彩色数据，深度数据和红外数据时也是会失败的！这样一旦发生失败，后续的拷贝CopyFrameDataToArray()操作就并未进行。这等于说，此次循环中，多源数据帧获取成功了，但并未分离数据也并没有拷贝成功！

这一点可能在绝大多数情况下都不会有影响，但是我目前进行的工作中需要实时获取数据、处理，并记录时间戳，保证每一次获取都是同步的color，depth，infrared帧以及时间戳等信息，这就显得很重要。因为一旦在while循环中，在if (SUCCEEDED(hr))以外（比如第119行以后的代码，对拷贝得到的 i_rgb 数据进行处理时），你以为处理的是最新帧数据，但其实还是上一次获取的数据。

我认为这个小点隐藏的比较深，除非代码都用在了if (SUCCEEDED(hr))中，不然一定会在某个不经意的地方入坑。我也是在一个意外情况下才发现的。

所以，为了完备和避免时间久了忘记：我认为不仅应该使用 if 语句，还应该设置 else 的情况。例如：

if (SUCCEEDED(hrResult))
{
    hrResult = m_pMultiFrame->get_ColorFrameReference(&m_pColorFrameReference);
}
else
{
    SafeRelease(m_pColorFrame);
    SafeRelease(m_pDepthFrame);
    SafeRelease(m_pInfraredFrame);
    SafeRelease(m_pColorFrameReference);
    SafeRelease(m_pDepthFrameReference);
    SafeRelease(m_pInfraredFrameReference);
    SafeRelease(m_pMultiFrame);
    continue;
}
if (SUCCEEDED(hrResult))
{
    hrResult = m_pColorFrameReference->AcquireFrame(&m_pColorFrame);
}
else
{
    SafeRelease(m_pColorFrame);
    SafeRelease(m_pDepthFrame);
    SafeRelease(m_pInfraredFrame);
    SafeRelease(m_pColorFrameReference);
    SafeRelease(m_pDepthFrameReference);
    SafeRelease(m_pInfraredFrameReference);
    SafeRelease(m_pMultiFrame);
    continue;
}

对每一次拷贝和相关操作，加上相应的else条件，可以保证后续处理都是针对最新帧的。另外，还要注意else中对指针的release，否则重新回到while循环开始处进行Multi帧获取时是会出错的。

—— 后续想到什么再更新
