中断法之按键点亮LED灯

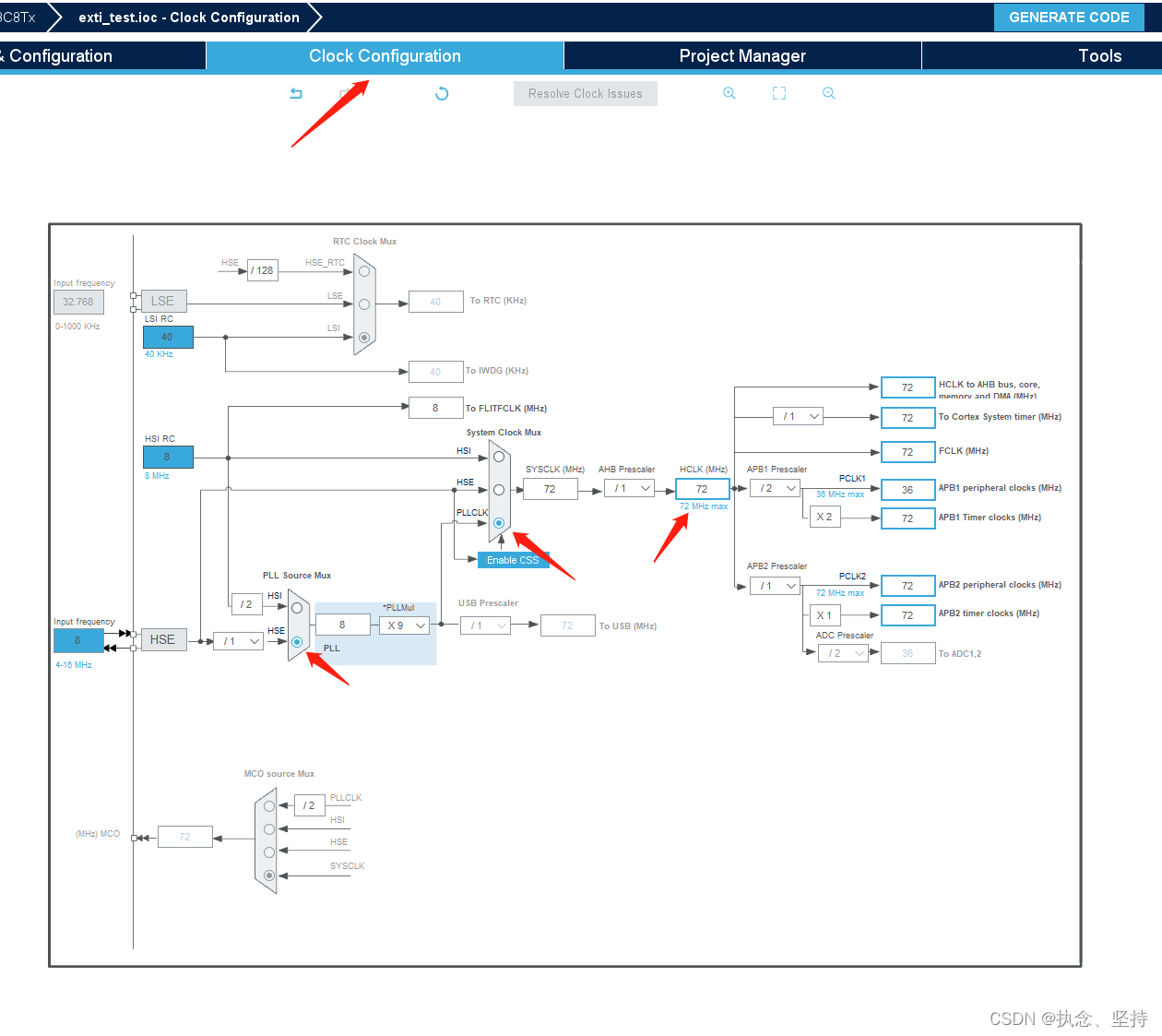

配置时钟
配置GPIO口

key1, key2 作为输入

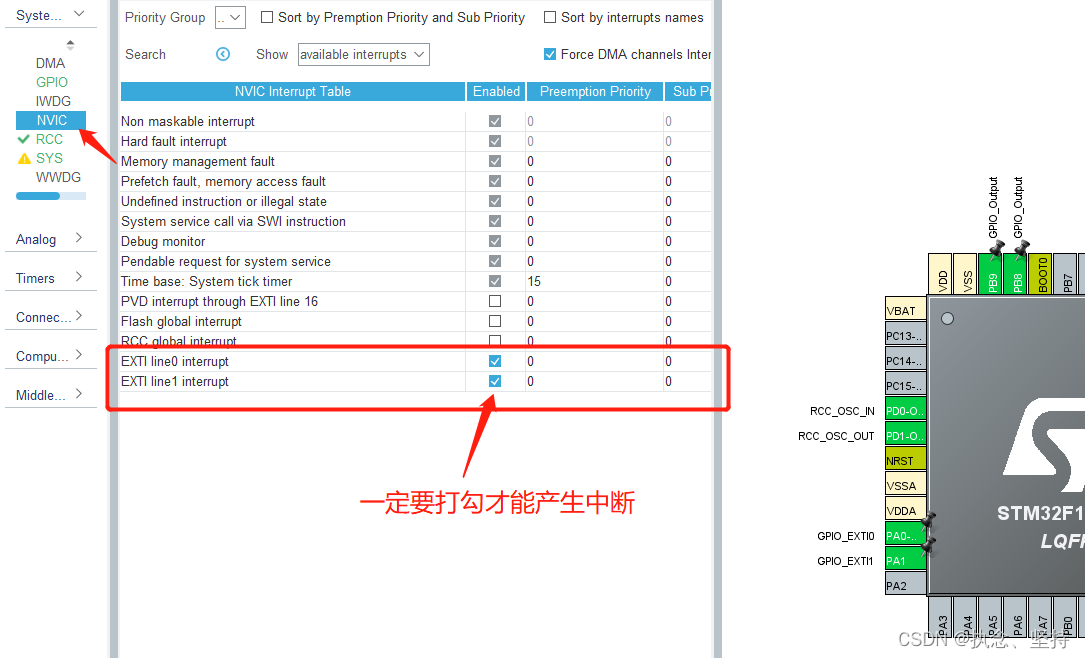

使能中断
配置工程

代码如下

// 重写虚函数 void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	switch(GPIO_Pin){
		HAL_Delay(50);
		case GPIO_PIN_0:
			if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET){
				HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_8);
			}
			break;
		case GPIO_PIN_1:
			if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_1) == GPIO_PIN_RESET){
				HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_9);
			}
			break;
	}
}
