AXI总线学习1

AXI总线

1.AXI结构

AXI协议是基于突发的,包含五个独立的传输通道：

• 写地址
• 写数据
• 写响应
• 读数据
• 读地址
  AXI协议有以下几个特点：
• 允许在真实数据传输前发出地址信息
• 支持多路传输
• 支持无序传输

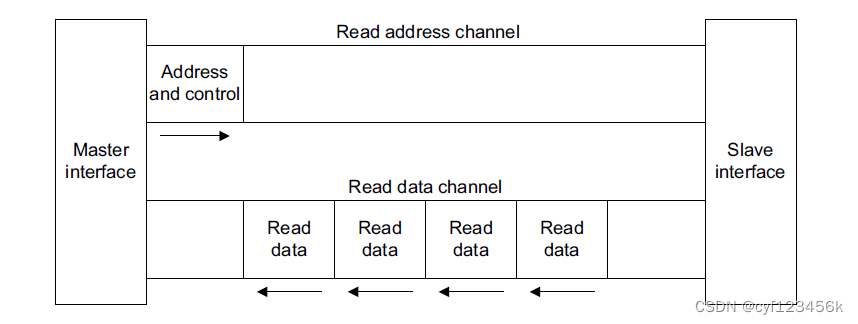

1.1读传输示意图

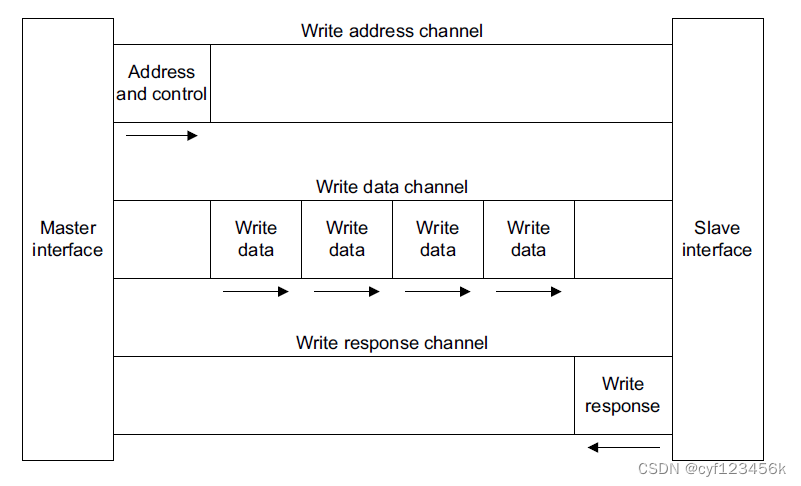

1.2写传输示意图

1.3 读数据通道

读数据通道会读取从机到主机传输的数据和响应，包含：

• 数据大小，包括8，16，32，64，128，256，512，1024.
• 传输完成后会发出读响应信号

1.4写数据通道

• 数据大小，包括8，16，32，64，128，256，512，1024.
• 字节选通信号，指示哪个字节有效。

2.AXI读写传输

2.1 握手过程

5个传输通道都使用相同的 VALID/READY 握手方式来传输地址，数据和控制信息。这种流控方式意味着主机和从机都可以控制数据传输速率。主机发出VALID信号表示地址，数据或者控制信号是有效的。从机产生READY信号表示它可以接收传输数据。所以数据传输只会发生在VALID和READY信号都有效的时候。

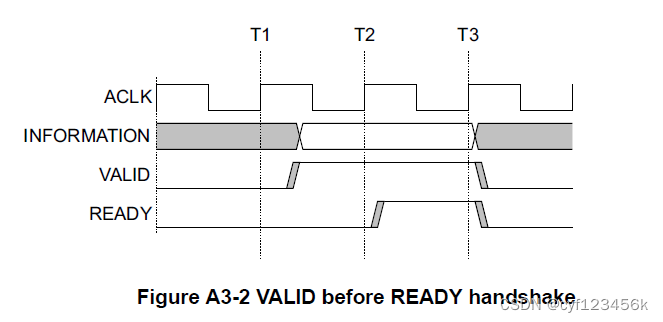

2.1.1 VALID信号在READY信号之前

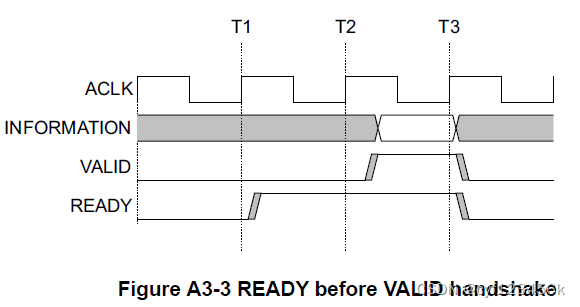

2.1.2 READY信号在READY信号之前

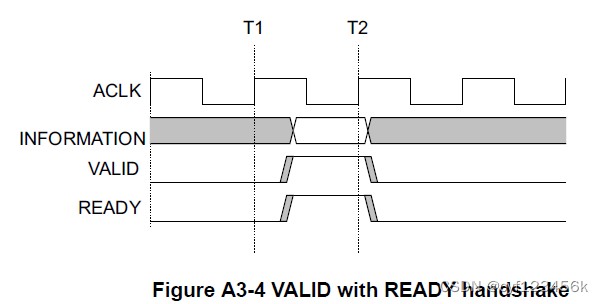

2.1.3 REDAY和VALID同时出现

2.2 握手信号的相关性

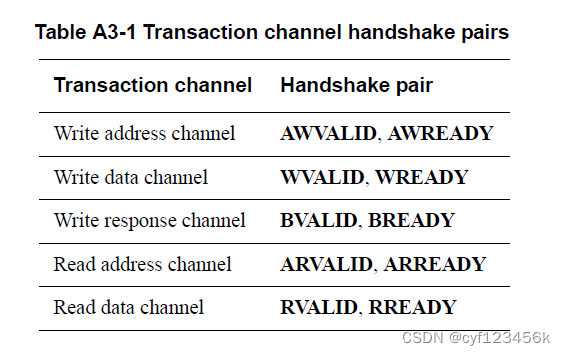

2.2.1 握手信号对

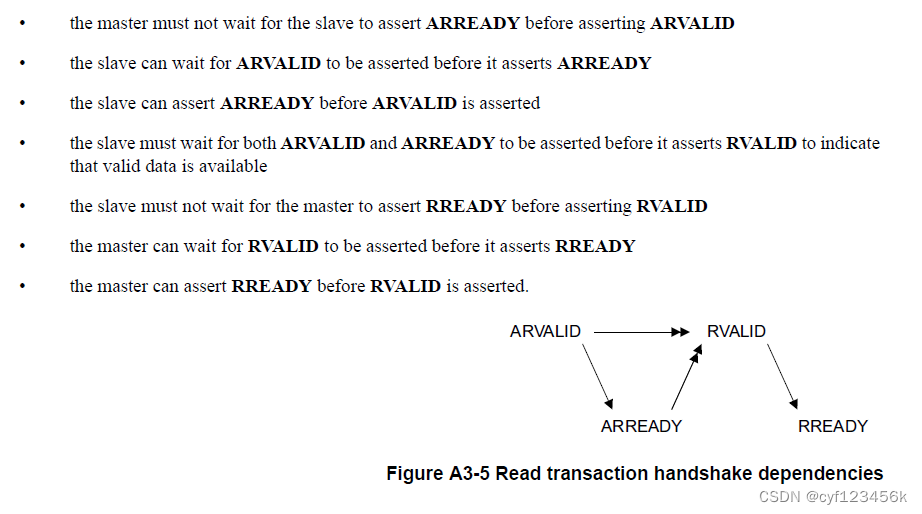

2.2.2 读传输握手信号

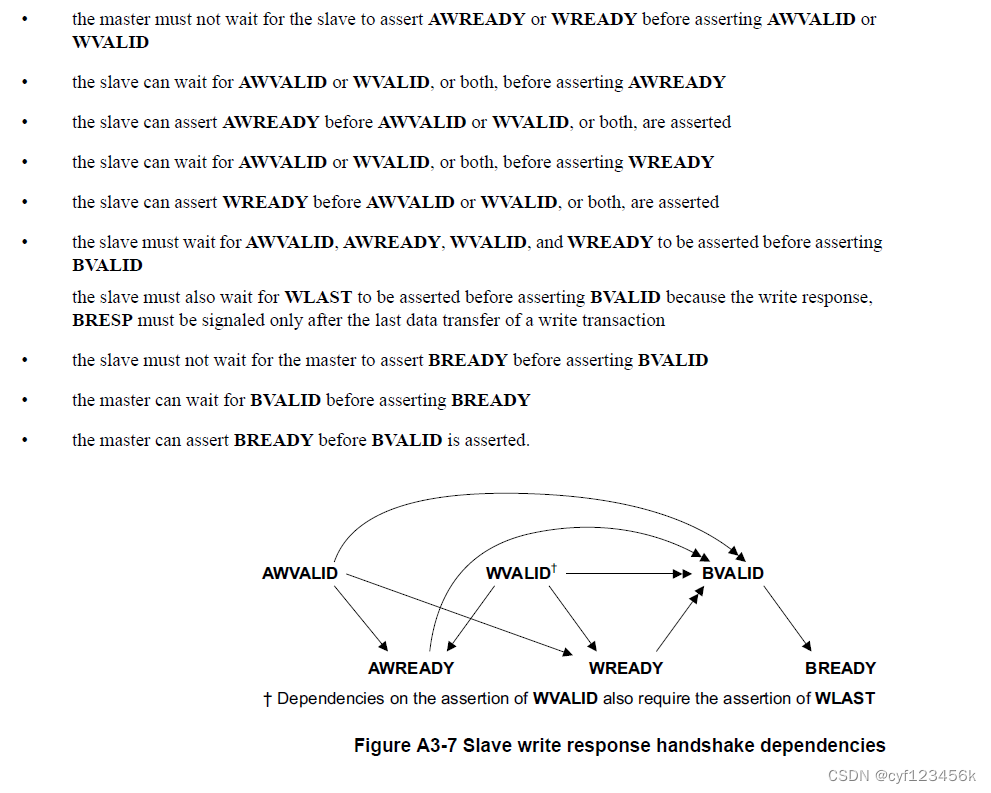

2.2.3 写传输握手信号
