工业控制现场抗干扰心得：30 年实战经验，从电路到布线全解析

工业控制现场的电磁干扰、电源波动、信号干扰，是导致设备死机、数据丢包、控制失灵的 “头号杀手”—— 很多实验室里跑通的方案，到了车间就频繁出问题，核心就是没做好抗干扰设计。

我从事工业控制研发三十多年，在化工、机械、电力等场景蹲守过N次，踩过的抗干扰坑不计其数，也总结了一套 “低成本、高实效” 的抗干扰体系。今天就从电路设计、布线布局、接地处理、软件优化四个核心维度，把工业级抗干扰措施讲透，新手也能直接落地，避免走弯路。

一、电路设计：从源头阻断干扰（最核心的抗干扰环节）

电路是抗干扰的基础，设计时多花一点心思，后续现场调试就能少很多麻烦，这几个细节是我必做的 “防护动作”。

1. 电源端抗干扰：滤波 + 稳压，稳住 “能量源头”

电源波动是最常见的干扰来源，工业现场的变频器、电机启动时会产生巨大电压冲击，必须做好电源防护：

• 双重滤波电路：在单片机、D/A 芯片等核心元件的电源引脚旁，并联 0.1μF 陶瓷电容（滤除高频干扰）+100μF 胆电容（滤除低频纹波），电容要尽量靠近芯片引脚，缩短电流回路；
• 加 TVS 管和保险丝：电源输入端串联自恢复保险丝（防止过流），并联双向 TVS 管（型号按供电电压选，稍大于供电电压），应对雷击、浪涌等突发干扰；
• 隔离电源模块：若现场有大功率设备（如电机、变频器），主控板电源建议用 DC-DC 隔离模块（隔离电压≥2500V），避免干扰通过电源回路传导到控制电路。

2. 信号端防护：针对不同总线的专项设计

工业通信总线（RS232、RS485、CAN）是干扰重灾区，不同总线的防护重点不同：

• RS485 总线（最常用）：必须加三重防护 —— 气体放电管（泄放大能量雷击）、串联 PPTC 自恢复保险丝（过流保护）、TVS 管（A-B 间防差模干扰，A/GND、B/GND 防共模干扰）；总线两端加 120Ω 终端电阻（远距离或多从机时），A/B 线用屏蔽双绞线，屏蔽层单端接地；
• RS232 接口：RXD、TXD 引脚串联 100Ω 限流电阻，并联 TVS 管（如 SMBJ15CA），避免静电或浪涌损坏芯片；
• 模拟量信号（4-20mA/0-10V）：用屏蔽双绞线传输，走线远离动力电缆（间距≥30cm）。

3. 元件选型：工业级优先，拒绝 “商用级”

工业现场温度、湿度、电磁环境恶劣，元件选型直接影响抗干扰能力：

• 芯片选工业级（温度范围 - 40℃~85℃），拒绝商业级（0℃~70℃），尤其是单片机、运放、TVS 管等核心元件；
• 电阻选金属膜电阻（精度高、稳定性强），电容选钽电容或陶瓷电容（耐高温、不易漏液），避免用电解电容（体积大、寿命短）；
• 连接器选带屏蔽壳的型号（如 DB9 屏蔽头、端子排带防尘盖），减少干扰从接口侵入。

二、布线布局：PCB 与现场布线的 “黄金规则”

很多抗干扰问题不是电路设计不好，而是布线不合理 —— 干扰通过空间辐射或线路耦合侵入，做好布线能解决 60% 的现场问题。

1. PCB 布线：遵循 “短、直、隔离” 原则

• 电源与地平面：PCB 设计时做独立的地平面（铺铜），电源走线宽（≥2mm），地线尽量粗且短，形成 “星形接地”（所有元件的地都连到地平面，避免接地环路）；
• 强弱电隔离：PCB 上数字电路（单片机、逻辑门）和模拟电路（ADC、运放、模拟量接口）分开布局，中间留≥5mm 隔离带，避免数字信号干扰模拟信号；
• 关键信号线处理：UART、SPI 等通信线尽量短且直，避免绕弯，长度控制在 10cm 以内；高频信号线（如时钟线）加地线伴行，减少辐射干扰；
• 远离干扰源：PCB 上的晶振、电源模块等干扰源，远离 ADC 输入引脚、模拟量接口等敏感电路。

2. 现场布线：避开 “干扰陷阱”

• 电缆选型：动力电缆（380V/220V）用橡套电缆，控制电缆用屏蔽双绞线，通信总线（RS485、CAN）用双绞屏蔽线，屏蔽层单端接地（接控制柜接地排）；
• 走线规范：控制电缆和动力电缆分开走线，平行间距≥30cm，交叉时尽量垂直交叉（减少耦合干扰）；避免电缆长距离靠近变频器、电机、接触器等强干扰设备；
• 布线固定：电缆用扎带固定，远离尖锐金属边缘（防止磨损屏蔽层），现场走线尽量远离水管、暖气管等金属管道（避免接地环路）。

三、接地处理：抗干扰的 “最后一道防线”

接地是抗干扰最关键也最容易出错的环节，错误的接地方式会变成 “干扰传导通道”，正确接地要遵循 “单点接地为主，多点接地为辅”。

1. 控制板接地

工业现场电磁干扰强，控制板上单独加一个简单的 RC 电路就能大幅提升稳定性，这是我实测有效的 “低成本抗干扰技巧”：

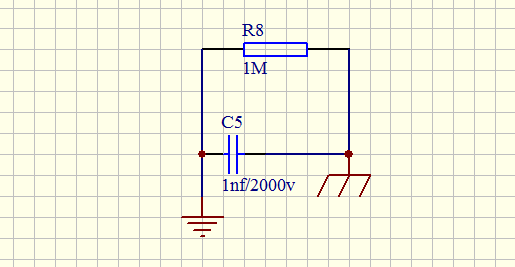

电路细节：

• 由电阻 R8（1M-10MΩ）和电容 C5（1nF/2000V）并联组成，一端接电源 GND，另一端接大地；
• 电阻对低频干扰起抑制作用，电容对高频干扰（如电磁辐射）起滤波作用，耐压 2000V 以上的电容能应对突发浪涌，避免击穿损坏核心芯片。

2. 控制柜内接地

• 控制柜内安装专用接地排（铜排），接地电阻≤4Ω；所有设备（主控板、电源模块、端子排）的保护地都接到接地排上，形成单点接地；
• 数字地、模拟地、屏蔽地在 PCB 上分开，最后通过一个公共接地点连到接地排，避免不同地之间的电位差产生干扰；
• 接地排与控制柜外壳可靠连接，控制柜外壳接地（若现场无接地网，可打接地桩，接地桩深度≥1.5 米，最好再灌入粗盐）。

3. 现场设备接地

• 传感器、执行器（如阀门、电机）的外壳接地，若为金属外壳，直接固定在接地良好的设备支架上；
• 屏蔽电缆的屏蔽层单端接地（控制柜端接地，现场端悬空），避免两端接地形成接地环路（环路会感应干扰信号）；
• 远距离设备（如户外传感器）的接地，若无法接入控制柜接地排，可单独打本地接地桩，接地电阻≤10Ω。

四、软件优化：用代码 “弥补” 硬件不足

硬件抗干扰是基础，软件优化能进一步提升系统稳定性，尤其是应对 “偶发干扰”（如信号毛刺、瞬时断电）。

1. 数字信号滤波：剔除干扰毛刺

• 延时消抖：按键、限位开关等数字输入信号，加 10-20ms 延时消抖（如检测到信号变化后，延时 20ms 再读取，确认信号稳定）；
• 多次采样：对关键数字信号（如报警信号）采用 “3 次采样取 2 次一致” 的策略，避免单次干扰导致误判。

2. 通信数据抗干扰：确保数据完整性

• 加校验位和重发机制：UART、RS485 通信时，除了默认的奇偶校验位，可在数据帧末尾加 CRC 校验码（如 CRC16），接收端校验不通过则请求重发；
• 设置通信超时：主机发送命令后，设置超时时间（如 500ms），若未收到从机回复，重新发送命令，避免因干扰导致通信卡死；

3. 程序健壮性设计：防止系统死机

• 开启看门狗：单片机开启看门狗定时器（如 PIC16F 系列的 WDT 模块），定时喂狗（如 100ms 喂一次），若程序因干扰跑飞，看门狗会触发复位，系统恢复正常；
• 关键参数备份：将校准参数、设备配置等关键数据存储在 EEPROM 中，定期备份，若因干扰导致数据丢失，可从 EEPROM 中恢复；
• 容错处理：程序中加入异常处理逻辑（如判断数组下标不越界、指针非空），避免因干扰导致的非法操作使系统死机。

五、工业级避坑总结：这些错误别犯！

1. 只做硬件防护，忽略软件滤波：硬件抗干扰是 “堵”，软件优化是 “疏”，两者结合才能万无一失；
2. 所有地混接：数字地、模拟地、屏蔽地混在一起，会导致干扰相互传导，必须分开接地再汇总；
3. 用民用级元件替代工业级：省钱一时，后续现场频繁出问题，反而增加维护成本；
4. 屏蔽电缆两端接地：形成接地环路，干扰信号会通过环路感应到信号线上；
5. PCB 走线随意：关键信号线过长、绕弯，或强弱电未隔离，会成为干扰辐射和耦合的 “通道”；
6. 电源端不加滤波和 TVS 管：电机启动、雷击等突发干扰会直接击穿核心芯片，导致系统瘫痪。

你在工业现场遇到过哪些抗干扰难题？比如变频器干扰导致 RS485 丢包、模拟量信号漂移等，欢迎在评论区留言。

后续干货不断，咱们一起在单片机的世界里，共同进步。
