工业通信必看：PIC 单片机波特率转换方案（含特殊波特率 + 抗干扰电路）

在工业控制现场，不同设备的串口（如 RS485、RS232）波特率不统一是常遇到的头疼问题 —— 主控板或 PLC 要统一控制这些设备，必须保证波特率一致。可有些设备能手动设置波特率，有些却固定死，没法调整。

基于这个痛点，我从 2018 年开始研发数据双向透传的波特率转换器，经过反复测试改进，第一代产品就稳定落地，至今已在几十个工业项目中应用。今天就把 PIC 单片机实现波特率转换的核心逻辑、特殊波特率实现技巧、抗干扰电路设计讲透，新手也能参考落地。

一、核心方案：PIC 单片机选型与硬件设计

波特率转换的关键是 “双 UART + 稳定硬件”，既要满足常用波特率转换需求，也要适配工业现场的抗干扰要求。

1. 单片机选型：按波特率需求选型号

• 常规需求（≤1Mbps）：首选 PIC16F1947，自带两个 UART 接口，最高主频可达 32MHz，完全覆盖 2400、9600、115200 等常用波特率，性价比高，是工业场景的主力选型；
• 高速需求（＞1Mbps）：比如要实现 4.8M、5Mbps 波特率转换，建议选 PIC32MX 系列，主频调节范围更广（支持 30M、50M、75M、80M 等），能满足高速波特率的时序要求。

2. 硬件电路：RS232+RS485 双接口设计（工业级稳定）

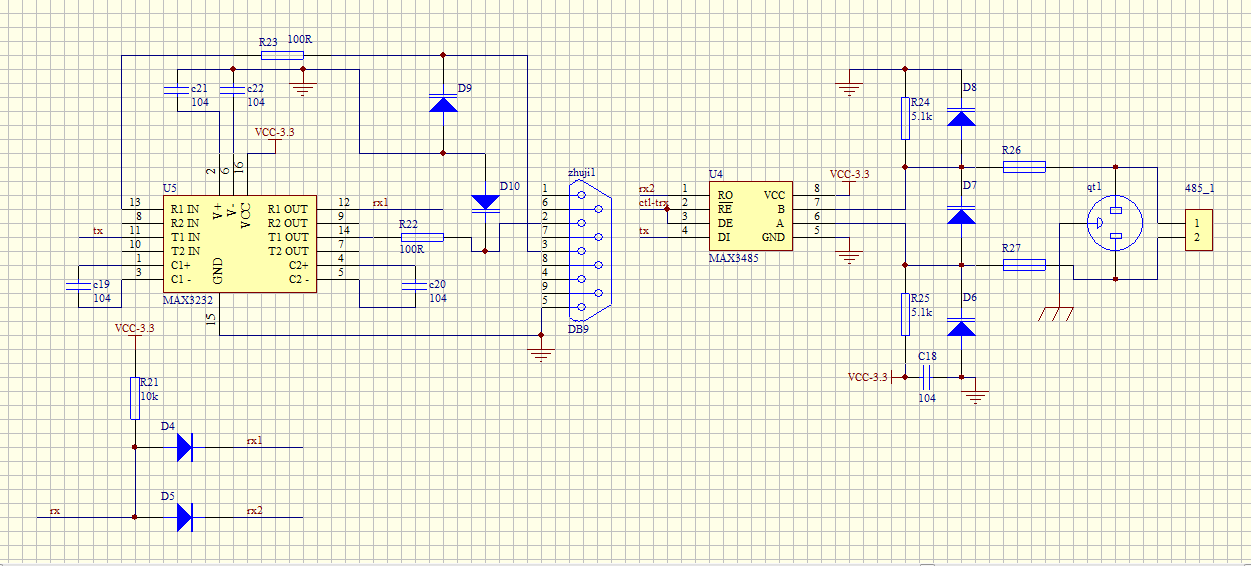

电路核心是 “双接口共用 CPU RX 脚”，同时强化抗干扰设计，具体电路如下（关键元件已标注）：

关键设计要点（新手必看）：

• 接口复用技巧：RS232 和 RS485 共用 CPU 的 RX 脚，通过 1N5819 肖特基二极管（D4、D5）+10K 上拉电阻（R21）实现，无需额外占用 IO 口，简化硬件结构；
• 核心芯片选型：RS232 用 MAX3232 芯片，RS485 用 MAX3485 芯片，供电需与单片机一致（3.3V），避免电平不匹配导致通信失败；
• 限流与防护：RXD、TXD 引脚串联 100Ω 电阻（R23、R27），防止电流过大烧毁芯片；保留 RS485 的三重防护（气体放电管 qt1、TVS 管 D6 等），应对工业现场浪涌、电磁干扰；
• 元件参数参考：具体电阻、电容选型可参考我之前的《深入解析 RS-232、RS-485 和 RS-422 总线与实战防护电路》一文。

3. 必备抗干扰电路：RC 滤波 + 接地设计

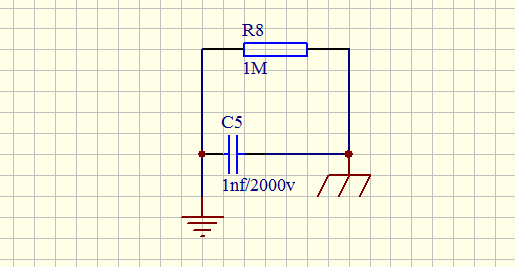

工业现场电磁干扰强，单独加一个简单的 RC 电路就能大幅提升稳定性，这是我实测有效的 “低成本抗干扰技巧”：

电路细节：

• 由电阻 R8（1M-10MΩ）和电容 C5（1nF/2000V）并联组成，一端接电源 GND，另一端接大地；
• 电阻对低频干扰起抑制作用，电容对高频干扰（如电磁辐射）起滤波作用，耐压 2000V 以上的电容能应对突发浪涌，避免击穿损坏核心芯片。

二、波特率转换核心：公式 + 实战案例（含特殊波特率）

波特率转换的本质是 “通过单片机主频和寄存器配置，实现不同波特率的收发适配”，核心公式和实战案例如下，直接套用即可。

1. 核心公式：波特率与主频的关系

波特率计算遵循公式：baud = Fosc / [4×(n+1)]

• Fosc：单片机主频（如 15M、32M、76.8M、80M等）；
• n：波特率寄存器配置值；
• 常用波特率（2400、9600、115200等）计算时，n 的小数部分可四舍五入；特殊波特率必须保证 n 为整数，否则需调整主频。

2. 实战案例：常用 + 特殊波特率实现

（1）常规波特率转换（PIC16F1947+15M 晶振）

• 需求：187500 波特率 → 115200 波特率；
• 187500 波特率计算：n = (Fosc / (4×baud)) - 1 = (15M / (4×187500)) - 1 = 19（整数，直接配置）；
• 115200 波特率计算：n = (15M / (4×115200)) - 1 ≈ 31.55，四舍五入取 32（实测通信稳定，误差在工业允许范围）。

（2）特殊波特率实现（PIC32MX+76.8M 主频）

• 需求：4.8M 波特率转换（高速场景）；
• 4.8M 波特率计算：n = (76.8M / (4×4.8M)) - 1 = 3（整数，完美适配）；
• 关键：PIC32MX 系列支持更高主频（76.8M），是实现 4.8M、3.125M 等特殊高速波特率的核心，若用 PIC16F 系列则无法满足主频要求。

（3）其他特殊波特率配置参考

特殊波特率				单片机型号	所需主频	寄存器配置n值	备注
1.5M				PIC32MX	30M	4	50M/75M也可
2.5M				PIC32MX	50M	4	80M也可
3.125M				PIC32MX	75M	5
4.8M				PIC32MX	76.8M	3

注：所有配置均经过工业现场实测，通信误差≤1%，满足 RS485/RS232 的通信规范。

三、工业级避坑技巧：这些错误别犯！

1. 忽略 n 值整数要求：特殊波特率（如 187500、4.8M）必须保证 n 为整数，否则会出现丢包、乱码，优先通过调整主频（而非四舍五入）满足要求；
2. 供电电压不稳定：高速波特率（＞1Mbps）对供电要求更高，建议在电源端并 100μF胆电容 + 0.1μF 陶瓷电容；
3. 未加 RC 抗干扰电路：工业现场即使是常规波特率，不加 RC 滤波也可能因干扰导致通信中断，这个低成本电路一定要加；
4. 接口复用未用肖特基二极管：用普通二极管替代 1N5819，会导致信号衰减，甚至无法识别，最好选用肖特基二极管（导通压降低、响应快）；
5. 晶振选型不当：特殊波特率对晶振精度要求高，建议选用 高精度的外部晶振，避免用单片机内部 RC 振荡器（精度低，易受温度影响）。

你在工业现场遇到过哪些特殊波特率需求？或者波特率转换时遇到过丢包、乱码等问题？欢迎在评论区留言，我会逐一解答！

后续干货不断，咱们一起在单片机的世界里，共同进步。
