axi-stream data fifo 的使用方式

已于 2022-05-17 12:19:16 修改
阅读量3.2k 收藏 10
点赞数 1
CC 4.0 BY-SA版权
分类专栏： zynq 文章标签： fpga开发
于 2022-05-17 12:18:50 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/crjmail/article/details/124818441
本文详细介绍了AXI-Stream接口的基本原理，包括tvalid和tready信号的重要性，以及附加信号如tuser、tlast和tkeep的功能。接着，文章重点讲解了AXI-Stream DATA FIFO的作用，作为输入输出接口为AXIS的缓冲器，用于跨时钟域数据传输和避免亚稳态。最后，提到了实际工程应用、仿真、源码链接和参考资料。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、axi-stream 接口介绍

二、axi-stream接口信号
AXI Stream关键的只有两根信号线，及tvalid核tready。tvalid是主设备驱动的信号，表示Stream上的数据是有效的，tready由从设备驱动，表示从设备下一个时钟到来时能够接收数据。AXI Stream的特点是这两个信号不存在互相等待的关系，及数据传输只发生再两者均有效的时候，从而效率很高，可以认为是连续传输，避免了死锁的情况。

AXI Stream还有一些附加信号，通常是伴随再数据中传输，主要包括tuser，tlast，tkeep等。tlast在标准流协议中表示一个数据包结束，伴随最后一个数据传出，tuser可以很多位，是用户定义信号，用来表达用户自己需要传输的数据。tkeep是字节修饰符，位数位数据宽度/8，当总线数据某字节有效时，tkeep对应位就为高。
在这里插入图片描述

三、axi-stream data fifo 介绍
AXI4 STREAM DATA FIFO是输入输出接口均为AXIS接口的数据缓存器，和其他fifo一样是先进先出形式。可以在跨时钟域的应用中用于数据缓冲，避免亚稳态出现。支持数据的分割和数据拼接。

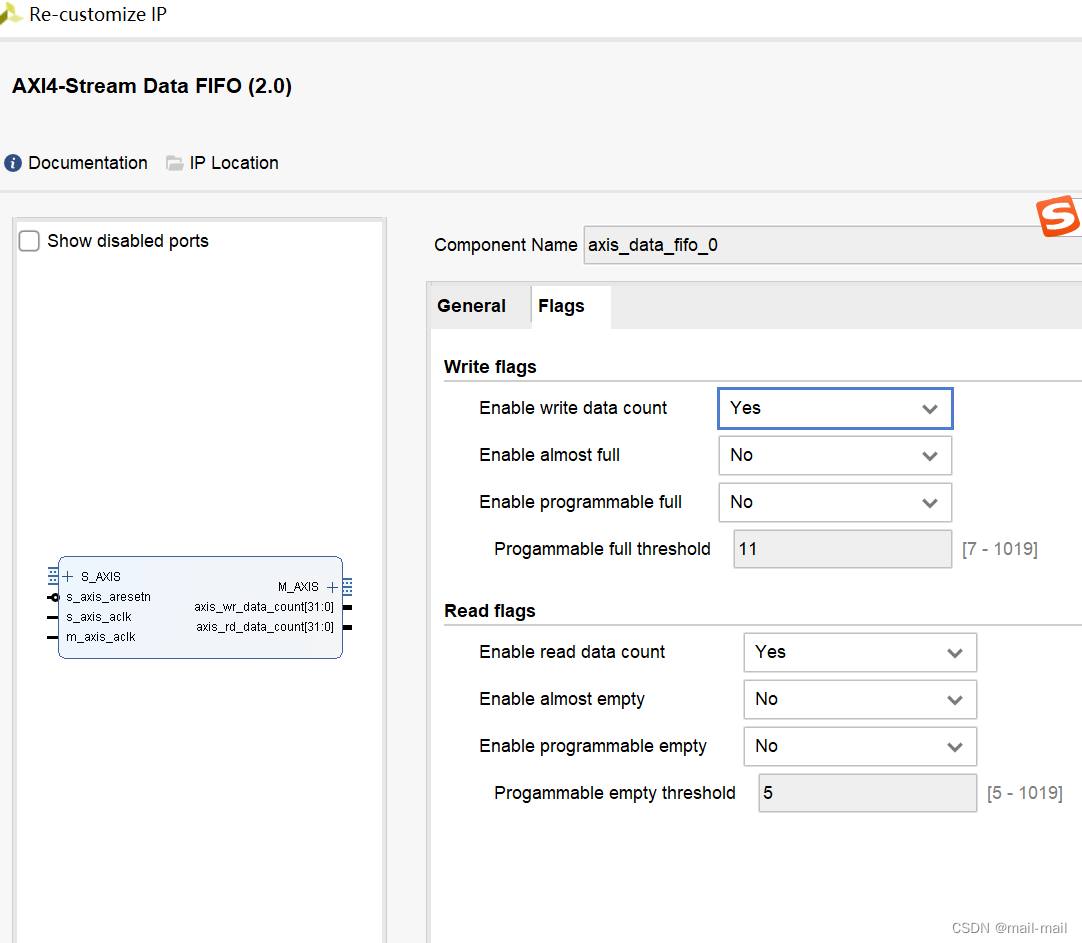

在这里插入图片描述
在这里插入图片描述

四、工程
五、仿真

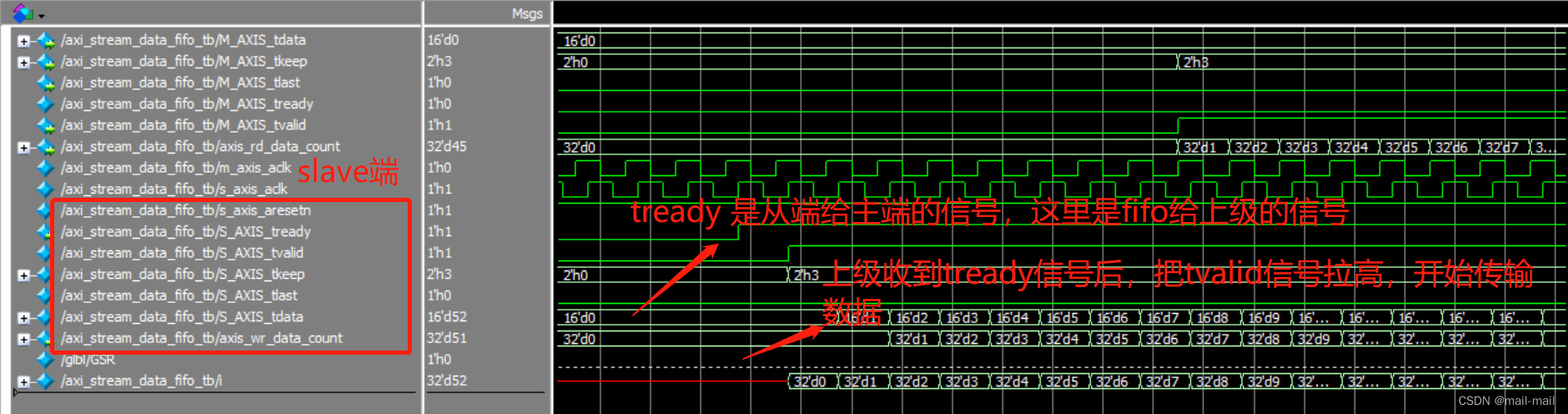

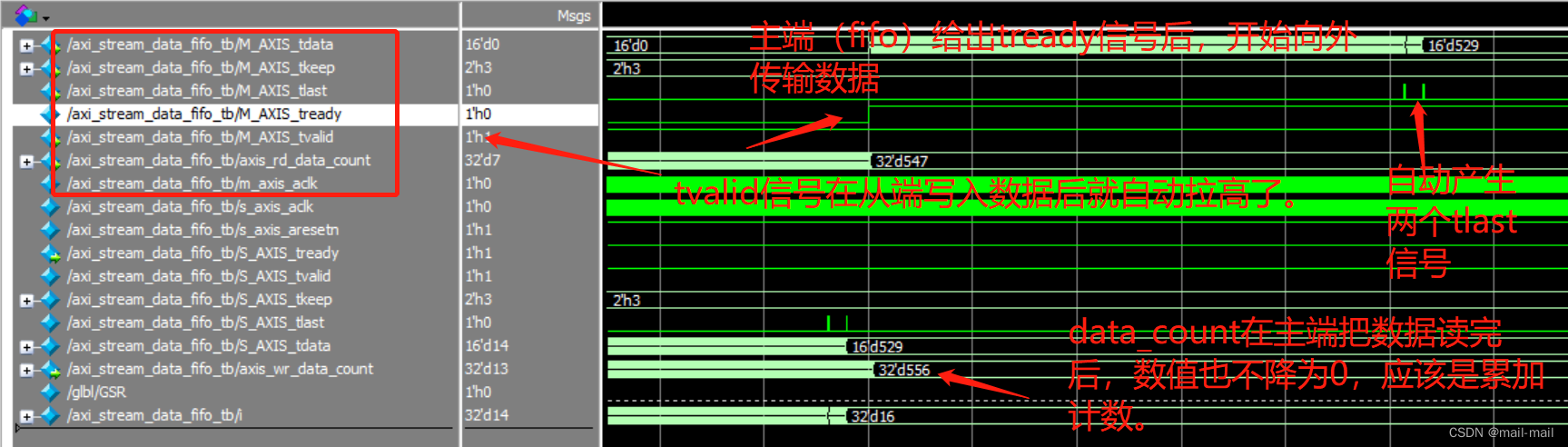

在这里插入图片描述
