嵌入式科普(4)图腾柱和互补推挽到底是不是一种？

一、目的/概述

发现光耦RV1S9209A为图腾柱(Totem Pole)输出,继而发现非常多的关于图腾柱和推挽电路的区别的各种观点。作为软件工程师应该都听过MCU IO的推挽输出模式。我们列举资料，实际测试，总结我们的观点。

二、资料来源

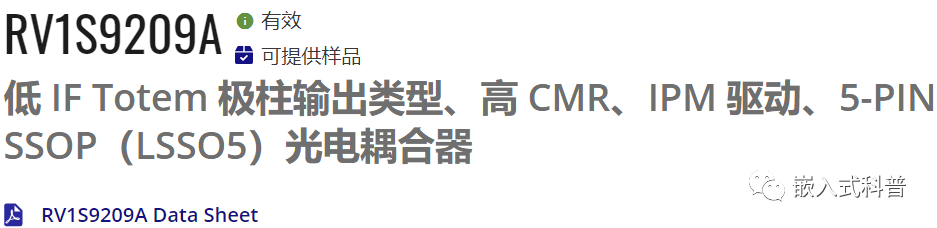

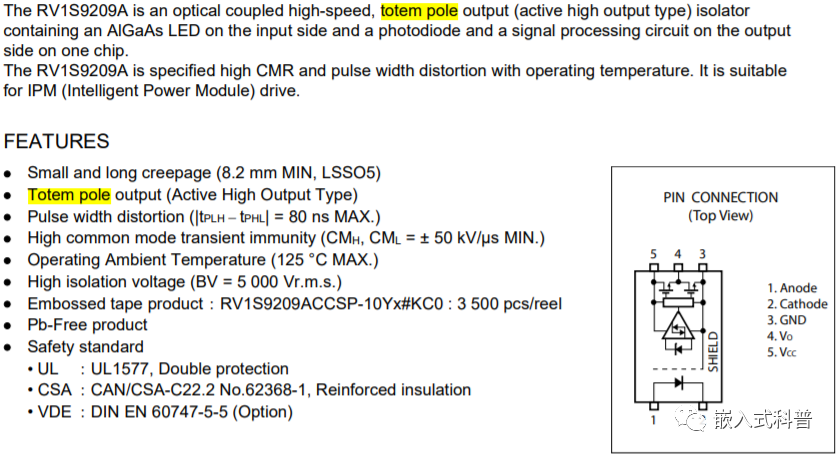

• 光耦RV1S9209A

• RV1S9209A Data Sheet

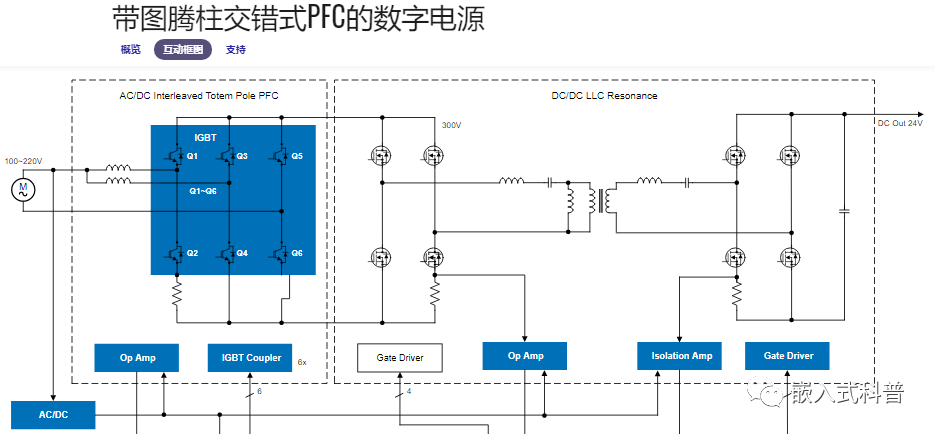

• 瑞萨 图腾柱PFC数字电源

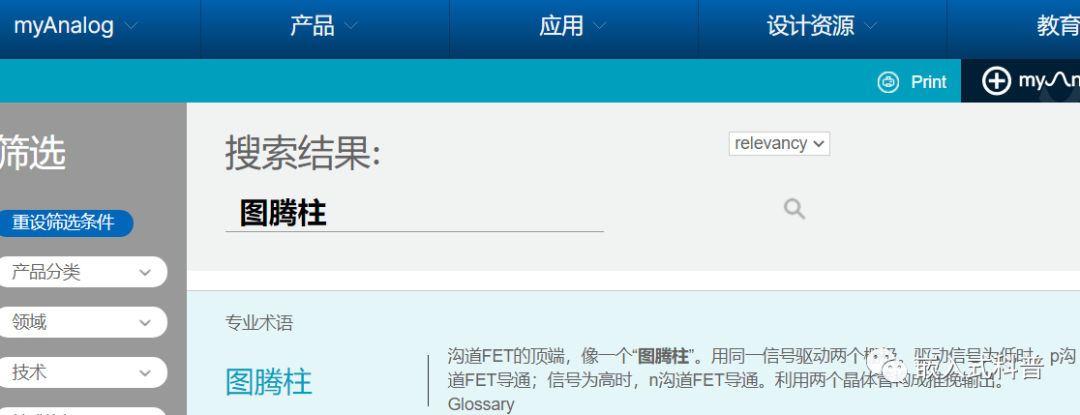

• analog 官网

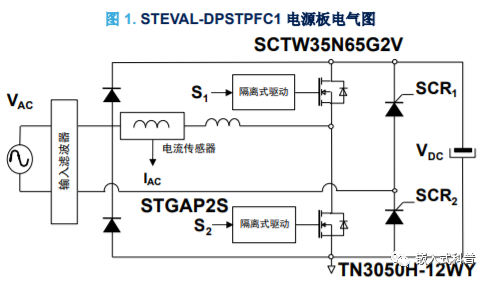

• ST 图腾柱PFC数字电源

• ST 3.6 kW 图腾柱 PFC

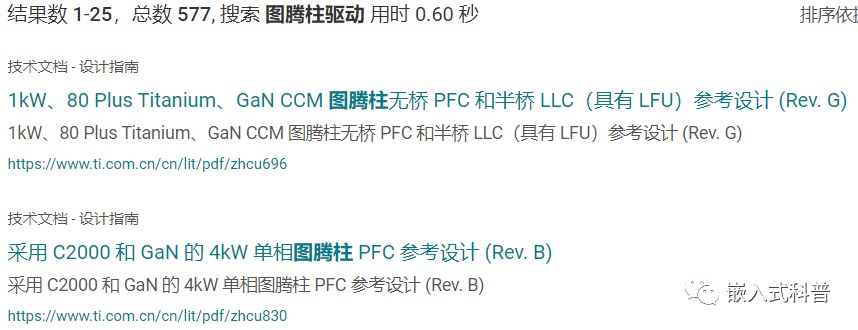

• TI 搜索图腾柱

• 知乎：图腾柱和互补推挽的区别

• 抖音

三、两种观点

• 图腾柱就是推挽电路的“俗名”，即同一个电路

• 图腾柱是NPN+NPN结构，互补推挽是NPN+PNP，即两种电路

四、电路仿真

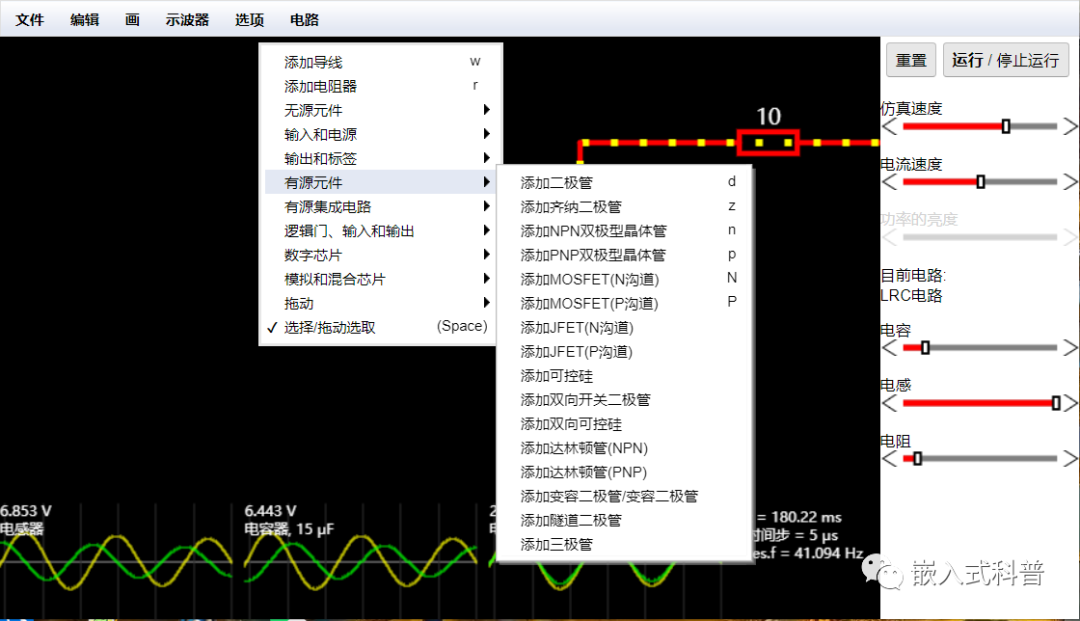

4.1 在线电路放置推荐

scratch：http://scratch.trtos.com/circuitjs.html

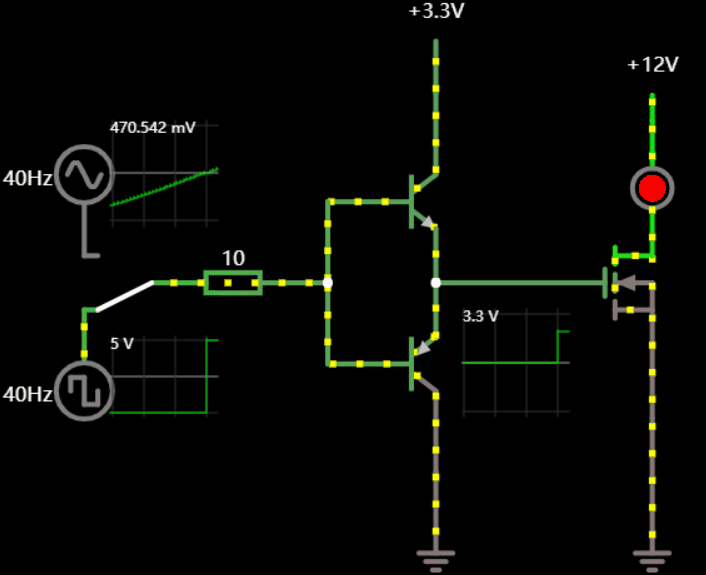

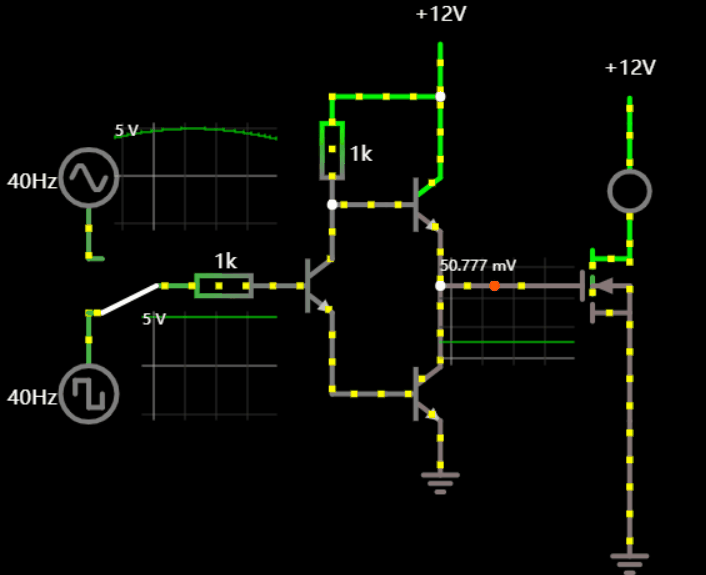

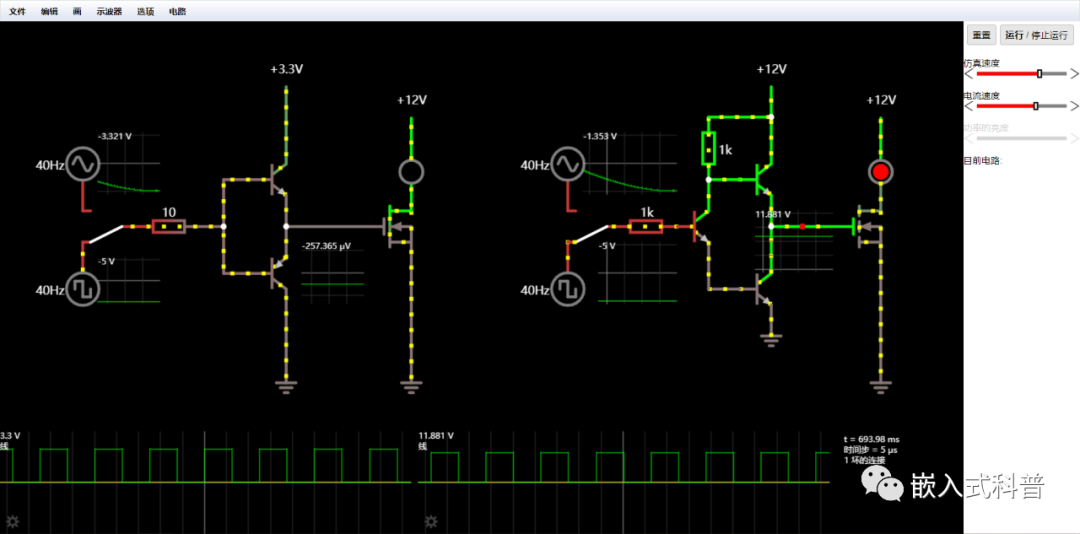

4.2 推挽和图腾柱驱动仿真

• circuit-20231203-1227.circuitjs.txt

五、总结

• 1️⃣图腾柱是NPN+NPN结构，互补推挽是NPN+PNP结构；

• 2️⃣图腾柱有非线性特征，只能用于PWM输出，而互补推挽有线性特征，除了用于PWM输出外，还可用于模拟信号输出；

• 3️⃣图腾柱多见于PWM芯片驱动，用于直接驱动功率MOS管；互补推挽多见于搭建的电路以及MCU（单片机）、运放等芯片；

• 4️⃣PWM控制时，图腾柱输入电压可小于驱动电压，而互补推挽必须是输入电压与驱动电压相等。

• 5️⃣广义概念与狭义概念的区别，你认为呢？
