图腾柱电路注意事项

目前开关电源的驱动电路种类繁多，而我们现在说说其中一种常用的图腾柱电路。如果不知道啥为图腾柱电路以及图腾柱电路的基本原理，请先自己百度学习下。

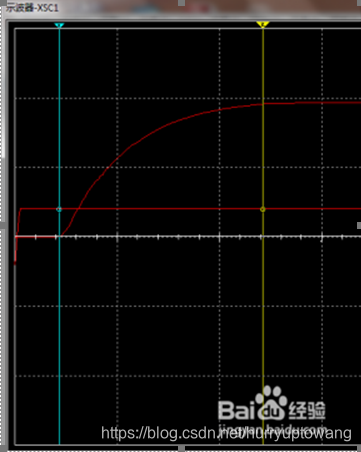

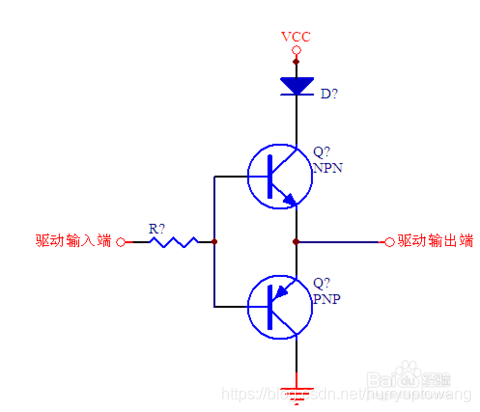

驱动MOS管或IGBT管，某些管子可能需要比较大的驱动电流或者灌电流，这时候就需要用到图腾柱电路，图腾柱的基本电路如图所示。

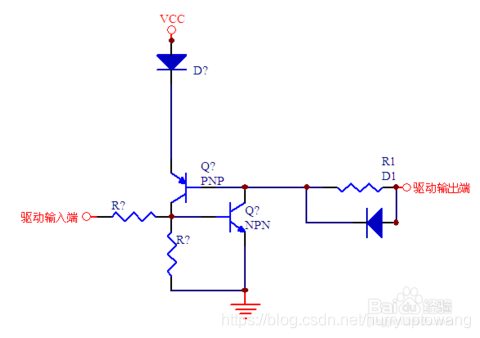

在实际使用中，如果我们就按照图中所示的电路的话，往往会因为走线电感与管子的结电容引起谐振而带来问题。这时候我们可以增加电路图中的R1与D1加速放电，避免引起共振。

如果我们的设备整个抗干扰能力较弱的话，我们会发现，图腾柱电路很容易受到干扰而产生有误动作。

为了提升图腾柱的抗干扰能力，我们可以将电路改为下图所示。

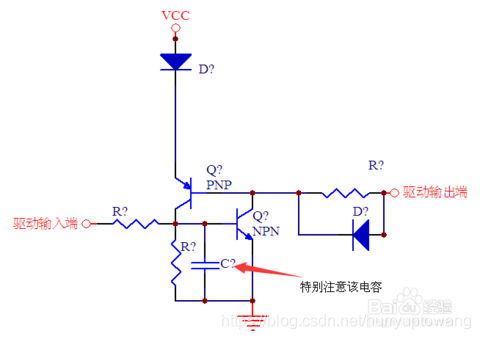

如果还存在问题，可以增加图中所示电容，就能完美解决图腾柱容易受到干扰等问题。

注意事项
第三步中的R1一般采用10欧姆左右的阻值，D1需是快速恢复二极管。
