台阶仪的那些应用

CP200台阶仪：微纳测量新成员，广泛应用于各行业
原创 于 2022-11-24 09:32:41 发布 · 455 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#汽车

本文介绍了CP200台阶仪，一种接触式表面形貌测量仪器，适用于微纳结构测量，具有通用性、高精度和广泛应用在大学、实验室、半导体等领域，尤其在高亮度LED、太阳能等行业有典型应用。

微纳测量家族再添新成员：CP200台阶仪

台阶仪是一种接触式表面形貌测量仪器，可以对微米和纳米结构进行膜厚和薄膜高度、表面形貌、表面波纹和表面粗糙度等的测量。台阶仪对测量工件的表面反光特性、材料种类、材料硬度都没有特别要求，样品适应面广，数据复现性高、测量稳定、便捷、高效，是微观表面测量中使用非常广泛的微纳样品测量手段。

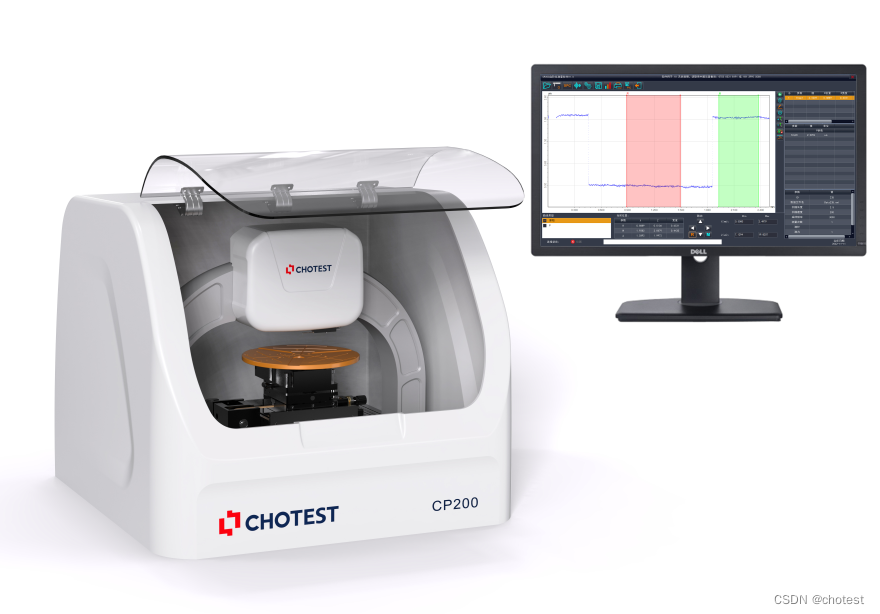

CP200台阶仪

台阶仪广泛应用于：大学、研究实验室和研究所、半导体和化合物半导体、高亮度LED、太阳能、MEMS微机电、触摸屏、汽车、医疗设备等行业领域。

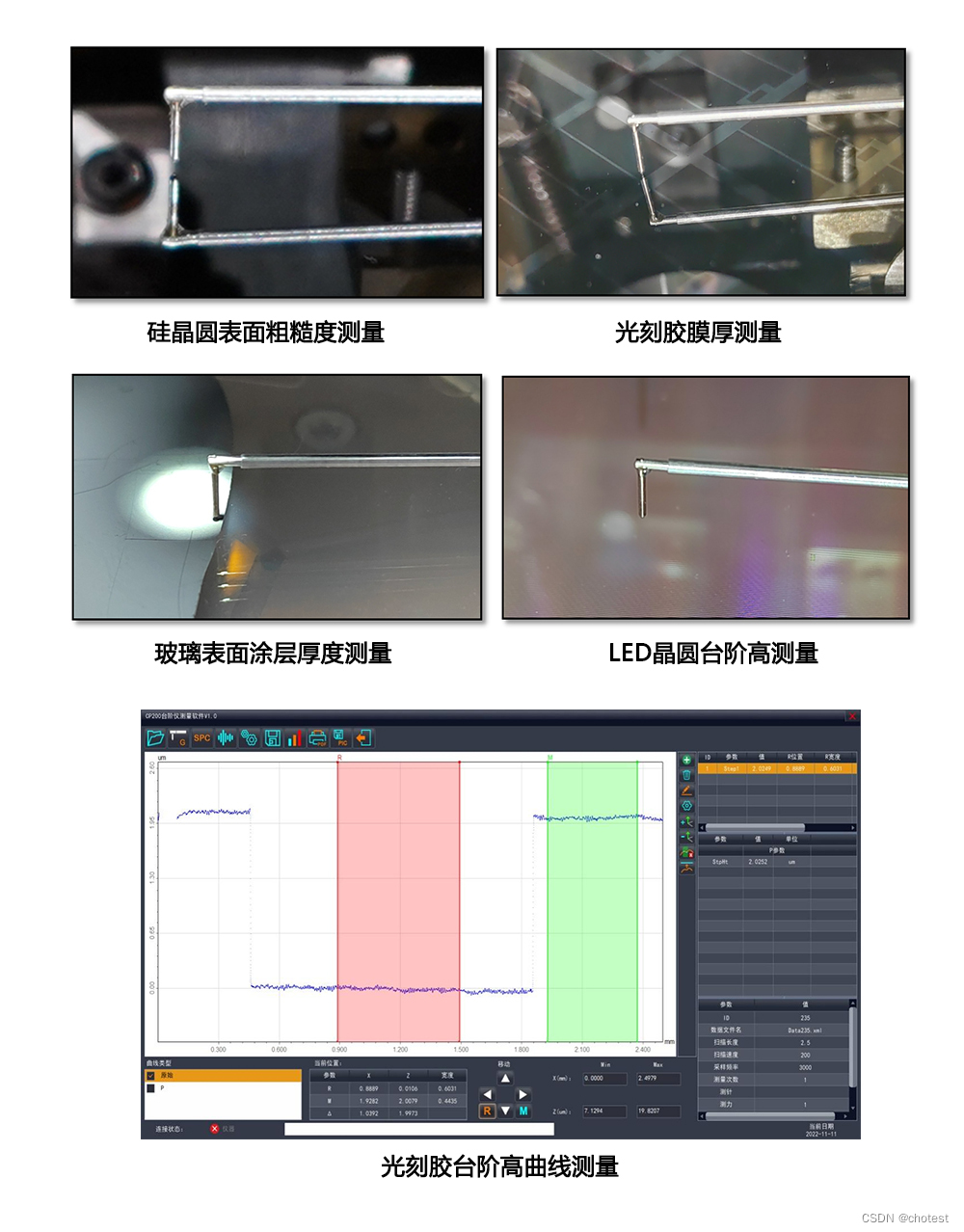

CP200台阶仪典型应用：
在这里插入图片描述
