DC学习（综合与优化）

1、综合策略
（1）top-down：层次化结构，只对顶层设计进行全面约束，针对个别模块有特殊约束；比如管理模块（clock模块，reset模块等）的综合不会与工作模块（顶层模块）放在一起综合的
（2）bottom-up：对底层的各个模块定为current_design，进行综合，加上dont touch属性；若各层之间有group logic（如与门），还需要对group logic约束；这种风格的综合约束复杂且多

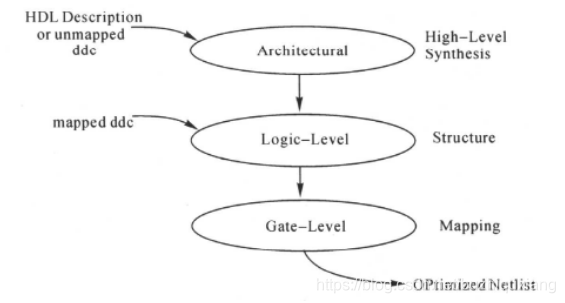

2、三个阶段的优化

第一阶段的结构级的优化(Architectural-Level Optimization)
第二阶段的逻辑级优化(Logic-Level Optimization)
最后阶段的门级优化(Gate-Level Optimization)

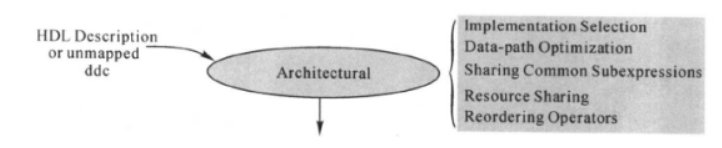

（1）结构级优化（architectural-level）
包括：设计结构的优化，数据通路的优化，共享共同的子表达式，资源共享，重新排序运算符号
例如：加法器有普通加法器，超前进位加法器，DC会根据应用场合挑选出合适的加法器

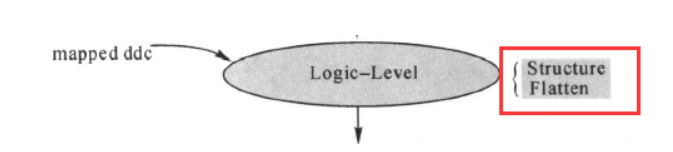

(2)逻辑级优化（logic-level）
一个逻辑表达式可以是与非格式，也可以是或非格式，DC会选择合适的逻辑表达式来描述逻辑功能

(3)门级优化（Gate-level）
得到网表后的优化，局部优化。网表文件生成后，静态时序分析时，DC工具对路径进行分析，对关键路径进行优化，逻辑级优化与门级优化可以迭代使用（若路径延时过大，不满足设计规则，DC会resynthesis，一直到路径延迟满足要求）。

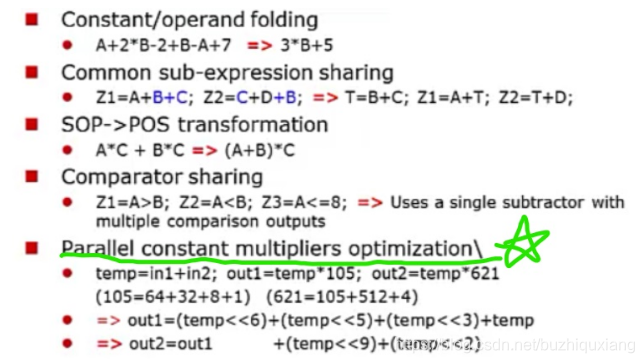

常见的算术优化方法：

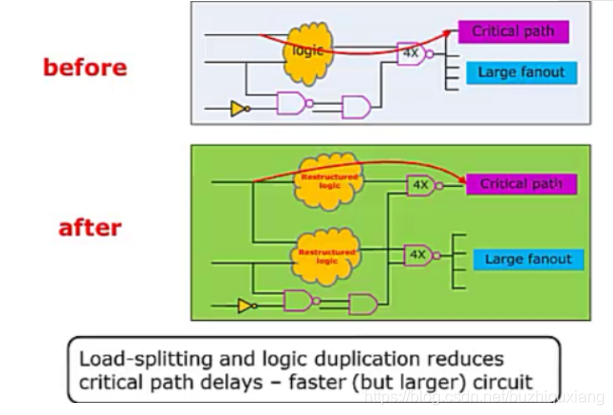

逻辑复制（logic duplication）：

对关键路径部分的负载放在其他路径上，减少关键路径延时，以面积换速度

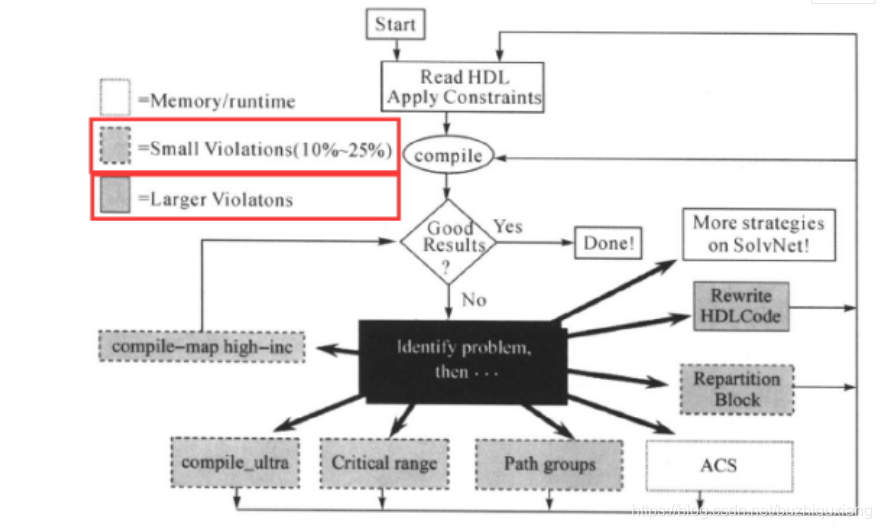

DC综合之后，我们查看详细的报告，如果没有违规，设计既能满足时间和面积的要求又不违犯设计规则，那么综合完成。可以把门级网表和设计约束等交给后端(backend)工具做布局(placement )、时钟树综合(clock tree synthesis)和布线(route)等工作，产生GDSII文件。如果设计不能满足时间和面积的要求或违犯设计规则等，就要分析问题所在，判断问题的大小，然后采取适当的措施解决问题。问题往往是时序的问题，发生时序违规时可以采取相应的措施，如下图所示：

（1）当违规得比较严重时，也就是时序的违规（timing violation）在时钟周期的25%以上时，就需要重新修改RTL代码了
（2）时序违规在25%以下，有下面的时序优化方法：

• 使用compile_ultra命令（在拓扑模式下运行）
  compile_ultra跟compile一样，是进行编译的命令。com
