STM32单片机：HSI16(内部16MHz高速时钟)的编程(STM32L4xx)

HSI16时钟信号由内部16MHz的RC振荡器产生。

HSI16的RC振荡器具有以低成本（无外部组件）提供时钟源的优点。它的启动时间也比HSE晶体振荡器快，但即使经过校准，频率也不如外部晶体振荡器或陶瓷谐振器准确。

从停止模式（停止0、停止1、停止2）唤醒后，可以选择HSI16时钟作为系统时钟。如果HSE晶体振荡器发生故障，它也可以用作备用时钟源。

由于制造工艺的变化，HSI16的RC振荡器的频率可能因芯片而异，所以每个器件在25°C时都由ST进行工厂校准，精度为1%。

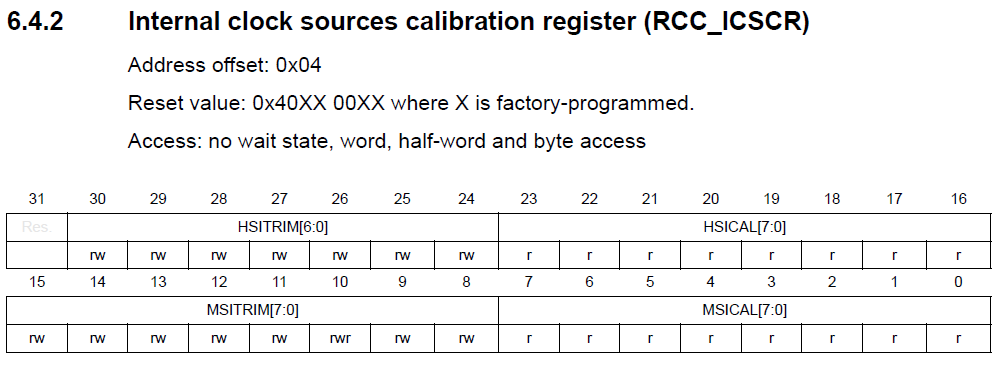

复位后，出厂校准值加载到内部时钟源校准寄存器（RCC_ICSCR）的HSICAL[7:0]位中。

如果应用系统受到电压或温度变化的影响，这可能会影响HSI16的RC振荡器的频率。可以使用内部时钟源校准寄存器（RCC_ICSCR）中的HSITRIM[6:0]位来调整应用中的HSI16频率。

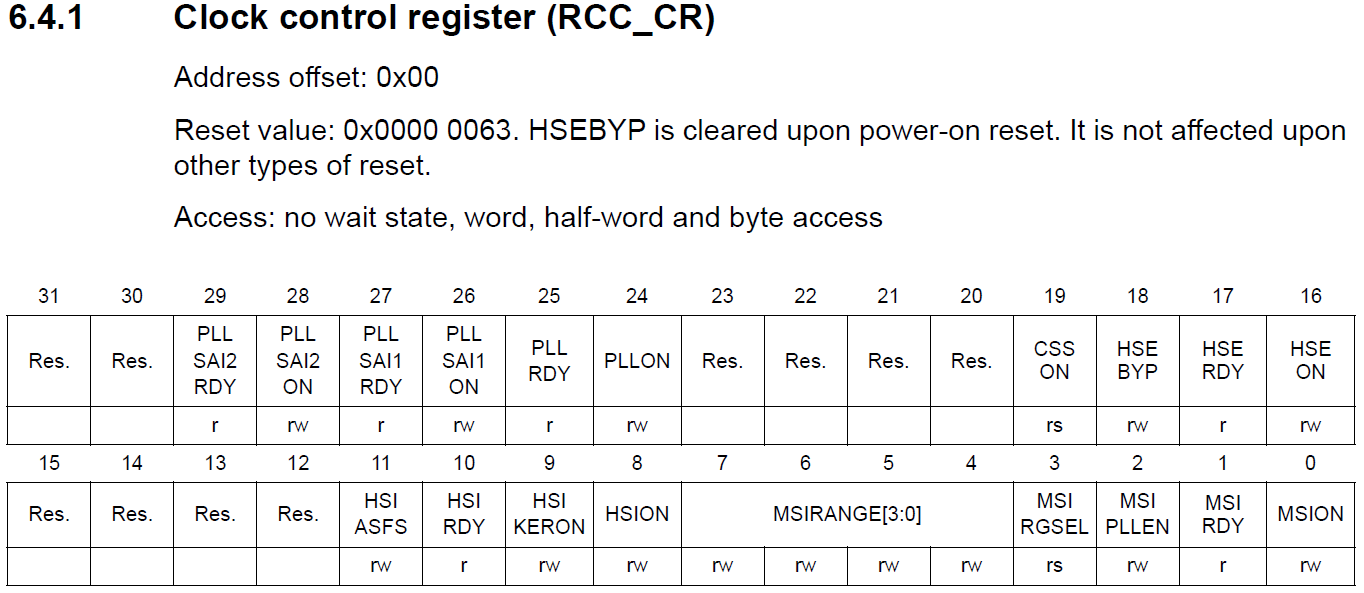

时钟控制寄存器（RCC_CR）中的（HSIRDY=1）位用来指示HSI16已经稳定运行。HSI16启动时，在硬件将（HSIRDY）位置1前，HSI16的时钟信号不会输出。

利用时钟控制寄存器（RCC_CR）中的（HSION）位打开和关闭HSI16的RC振荡器。

以下是实现启动HSI16的代码：

#define RCC                 ((uint32_t)0x40021000)

#define RCC_CR           (*(volatile uint32_t *)(uint32_t)(RCC+0x00))

#define RCC_CR_HSIRDY       BIT(10)

#define RCC_CR_HSION         BIT(8)

// 使能HSI16（16MHz）

RCC_CR |= RCC_CR_HSION;

 // 检测HSI16状态，等待HSI16稳定

unsigned int   i;

for(i=0; i<1000; i++)

{

         if (RCC_CR & RCC_CR_HSIRDY)  break;

         delay();

}
