nand flash基础——浮栅结构

最新推荐文章于 2025-10-28 08:06:37 发布
原创 最新推荐文章于 2025-10-28 08:06:37 发布 · 1.2w 阅读 · 29 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#nand #flash #floating gate #浮栅

NAND闪存单元采用特殊场效应管结构，通过浮动栅极捕捉并储存电子，即使断电也能保持信息。浮动栅极中电子数量改变导通电压Vth，实现不同状态的信息存储。

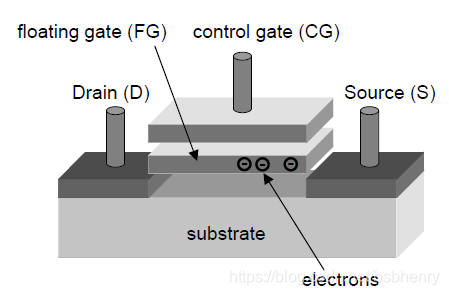

 nand flash cell使用一种特殊的场效应管，结构如下图所示。control gate是控制栅极，即一般意义上的栅极；相对于普通场效应管增加了floating gate，即浮栅结构，与外界没有电气连接，被包裹在二氧化硅介质层中，是浮空的。

 浮栅可以捕捉电子并储存，并且由于没有对外的回路，即使掉电之后，电子也不会流失。而浮栅结构中存储的电子的量，可以改变场效应管的导通电压，即Vth。不同的Vth可以代表不同的状态，实现了信息的存储。

参考

Inside NAND Flash Memories
