FPGA仿真输出波形问题

原创 已于 2023-10-07 16:17:29 修改 · 1.4k 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发

于 2023-10-07 16:15:01 首次发布
博客围绕FPGA开发展开，介绍了仿真查看波形的方法，如选择数值后右击选waveform style，有digital、analog等显示方式；还阐述了输出波形颠倒问题的解决办法，即选择相应数据，右击选radix数值显示，有负值时选signed decimal可正常显示。

1.仿真查看波形方法

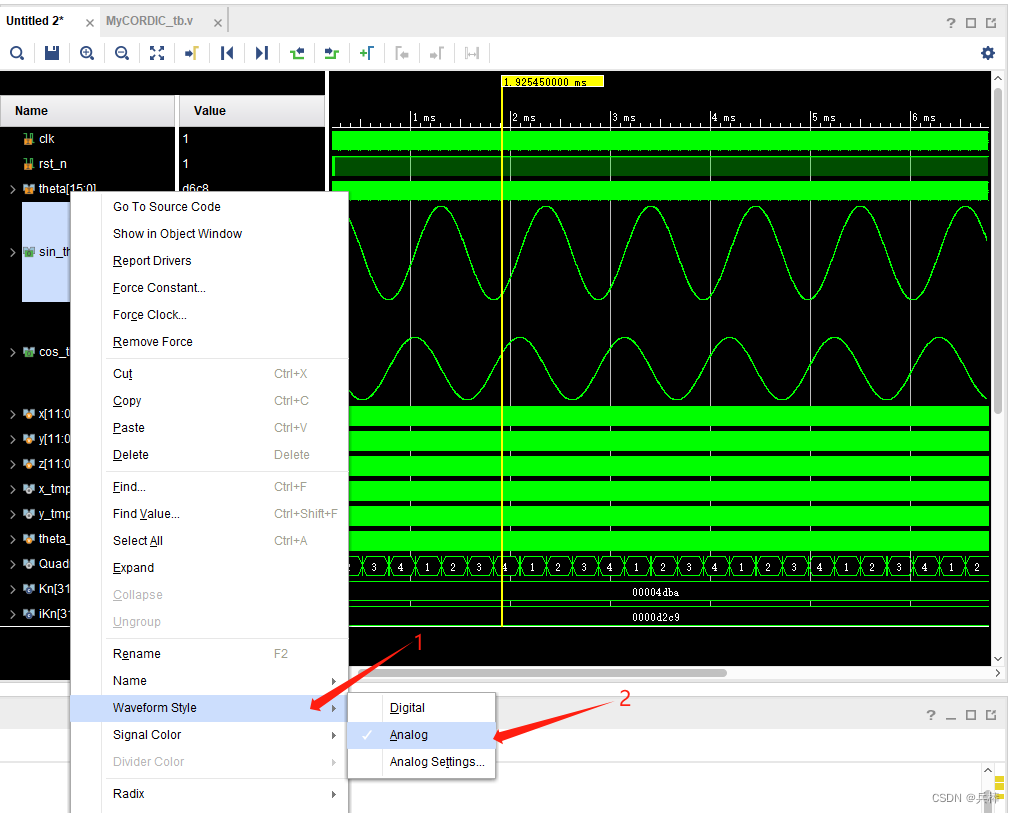

选择所要查看的数值，右击选择waveform style

digital：数值显示

analog：波形显示

analog settings：波形设置（一般不去修改，除非你有固定的波形参数需要）

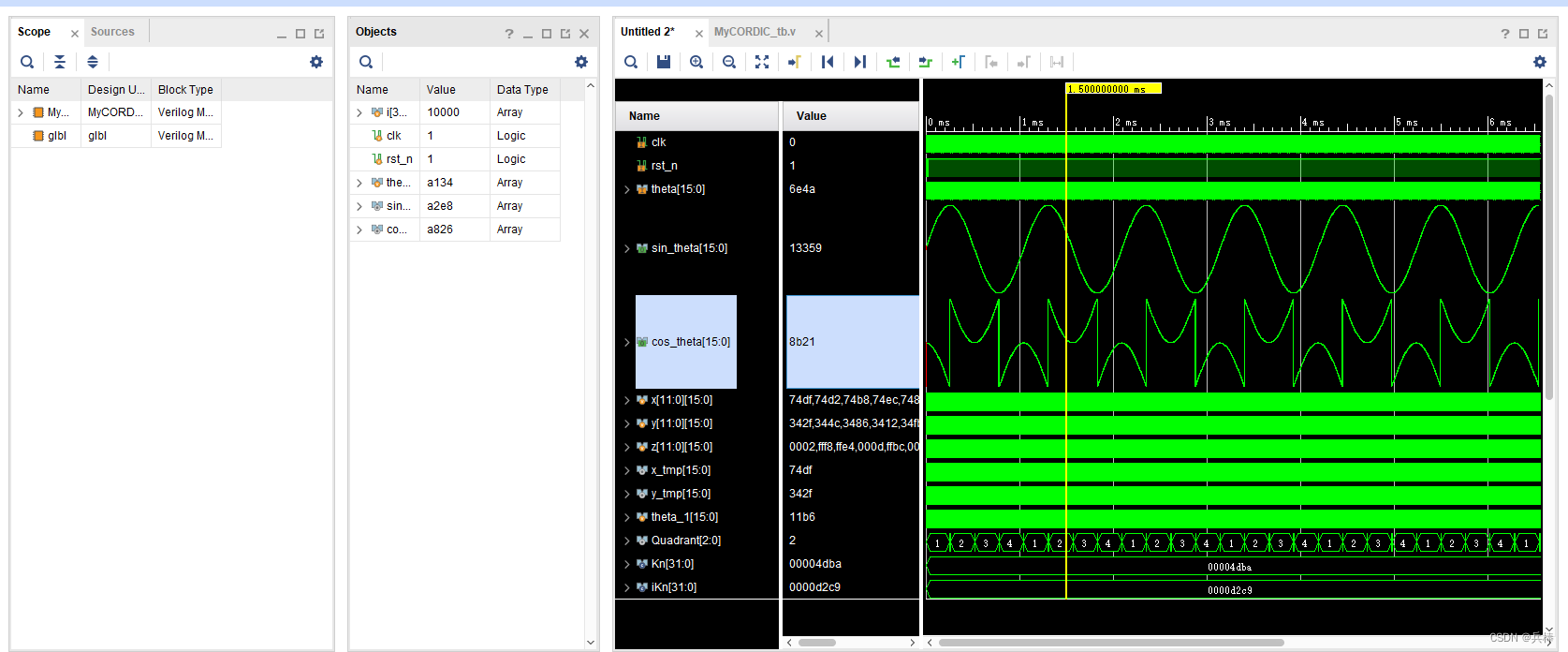

2.输出波形颠倒问题，遇到到情况是类似于这样

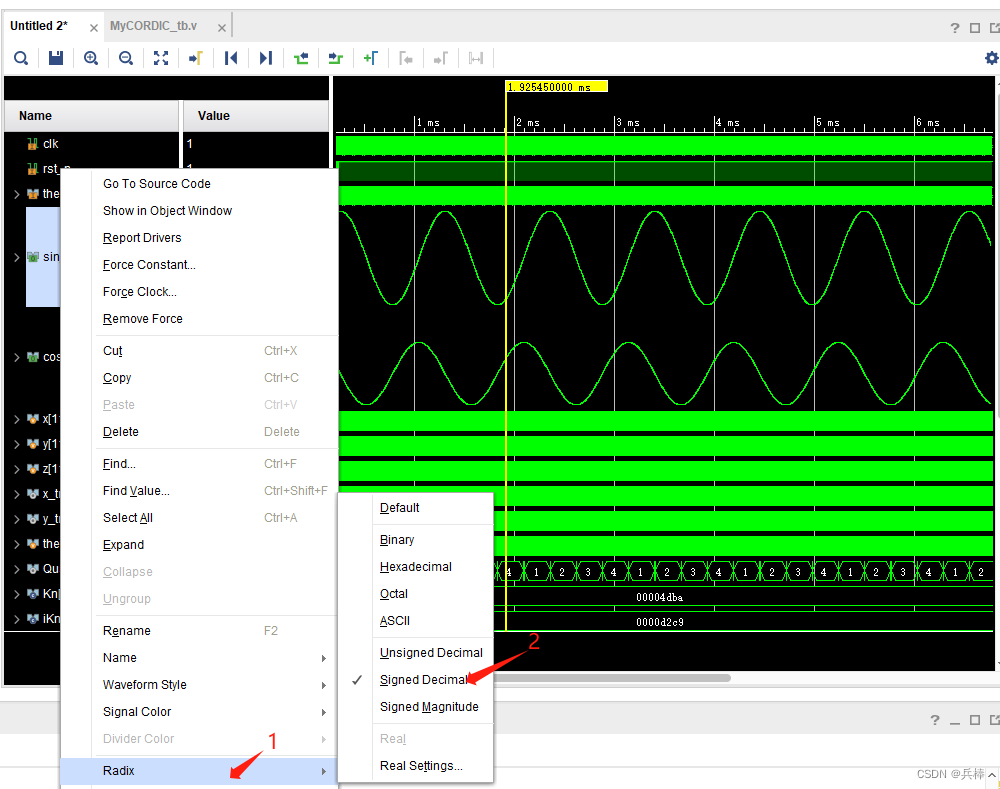

选择相应的数据，右击选择radix数值显示：选择signed decimal：有符号数值显示。

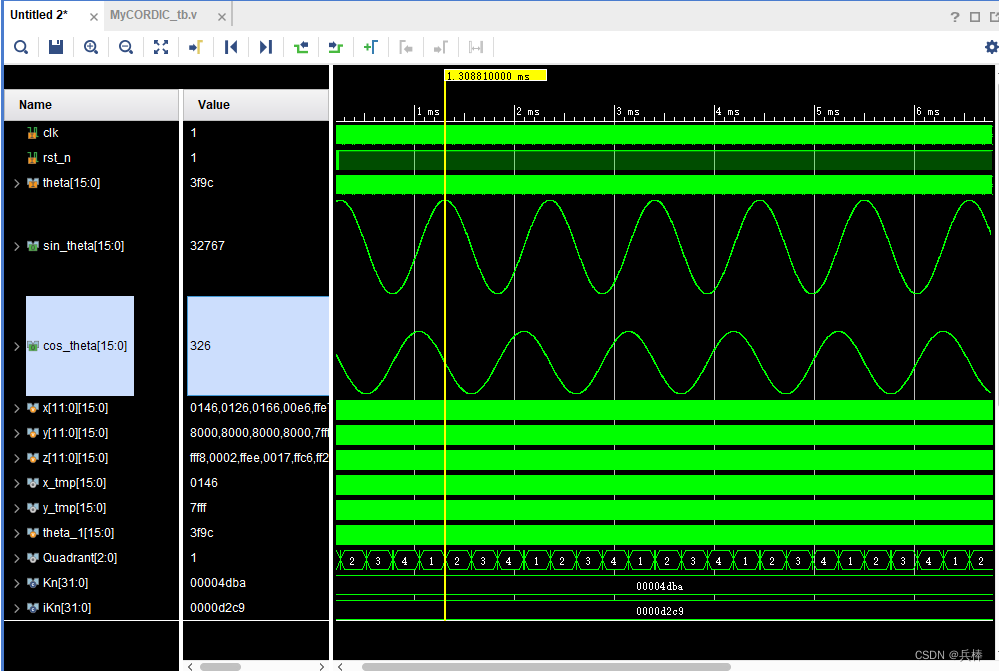

就可以正常显示了，如果你的数值就没有负值，那直接就可以正常显示，如果有负值就需要上面的一部操作，要不然系统会一律按照正值操作仿真显示。
