FPGA波形查看(Quartus II)ModelSim软件，查看测试的输入输出变量、内部变量的Wave(数值变化)

FPGA测试中，仿真时经常要用到ModelSim来观察在给定条件下输入输出变量的状态波形

ModelSim  软件使用时，有时候默认只会出现输入变量、输出变量

但是ModelSim不仅可以观察Out  In  还可以观察认为定义的内部变量 Internal

加入内部变量，或添加没有显示，但是我们需要的信号的方法：

1. 进入仿真界面：在ModelSim中完成所有配置后，进入仿真界面。此时，界面上一般会显示模块的输入输出变量，但可能不包括内部变量。

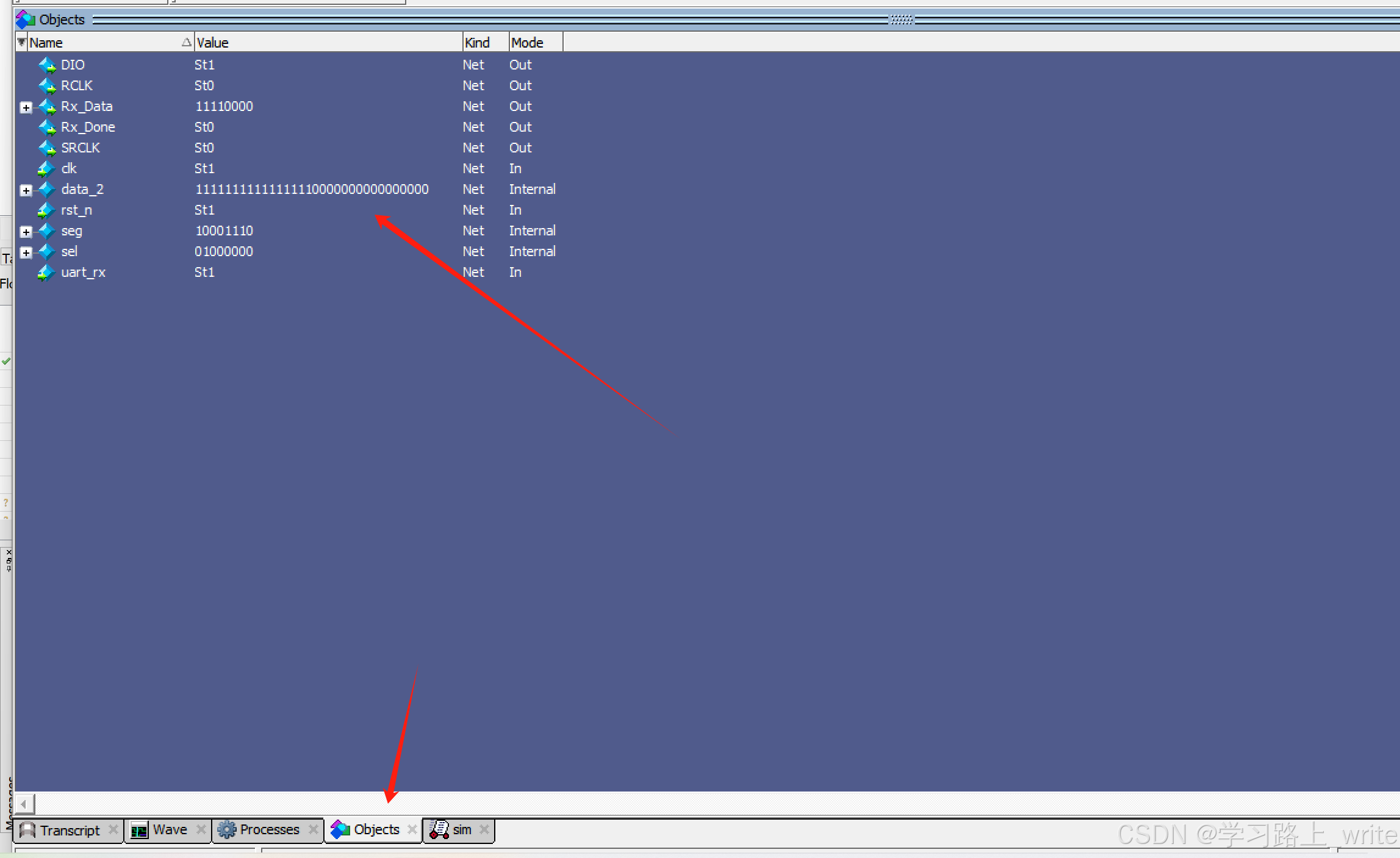

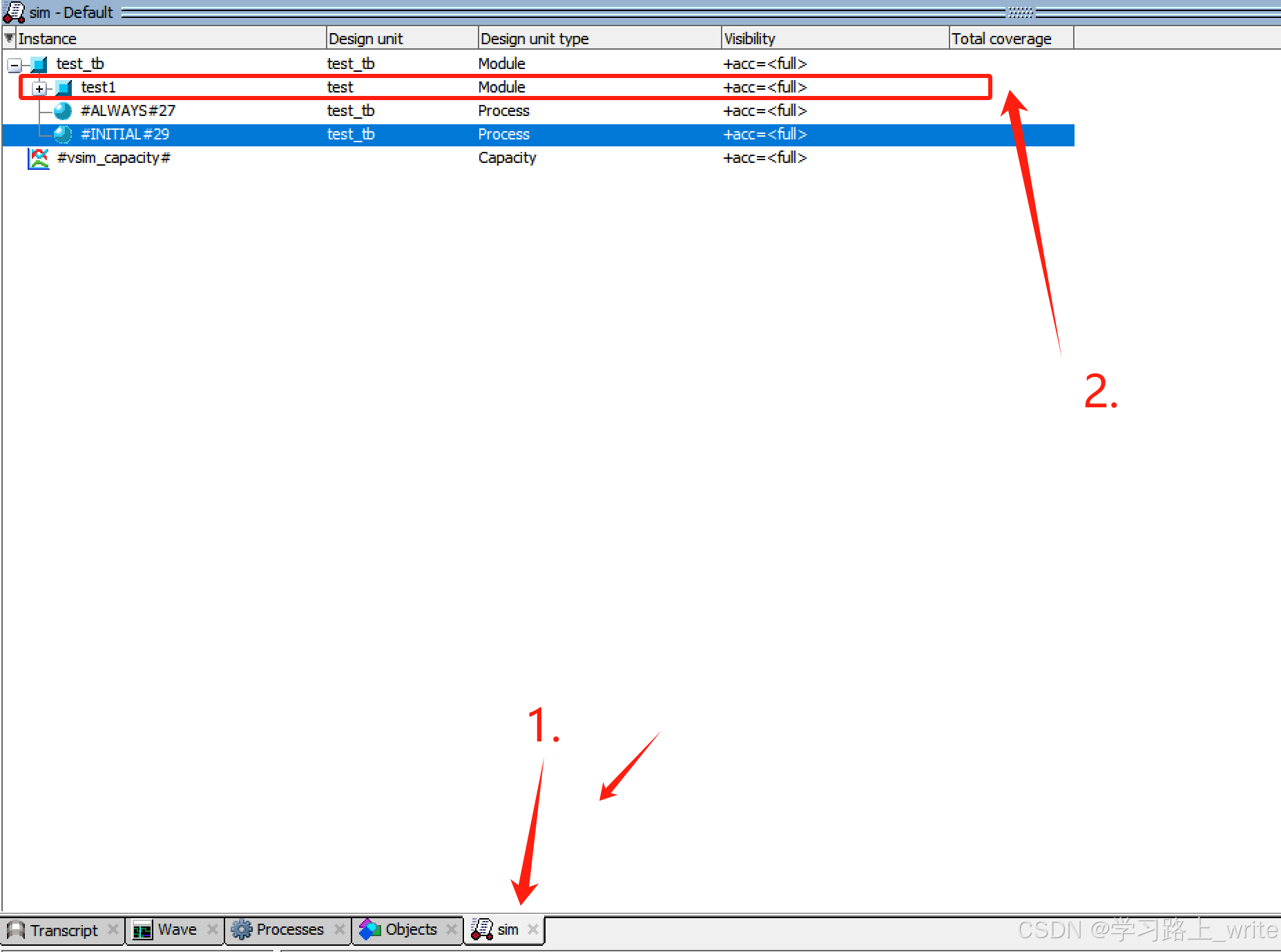

1. 选择代码段并查看变量：在“sim”窗口中，选择包含要观察的内部变量的代码段。此时，“objects”窗口会显示该代码段中的所有变量，包括内部变量。

给个例图哈：

1. 添加内部变量到波形窗口：在“objects”窗口中选择要观察的内部变量，右键点击它，然后选择“Add Wave”。这样，所选的内部变量就会添加到“Wave”窗口中。

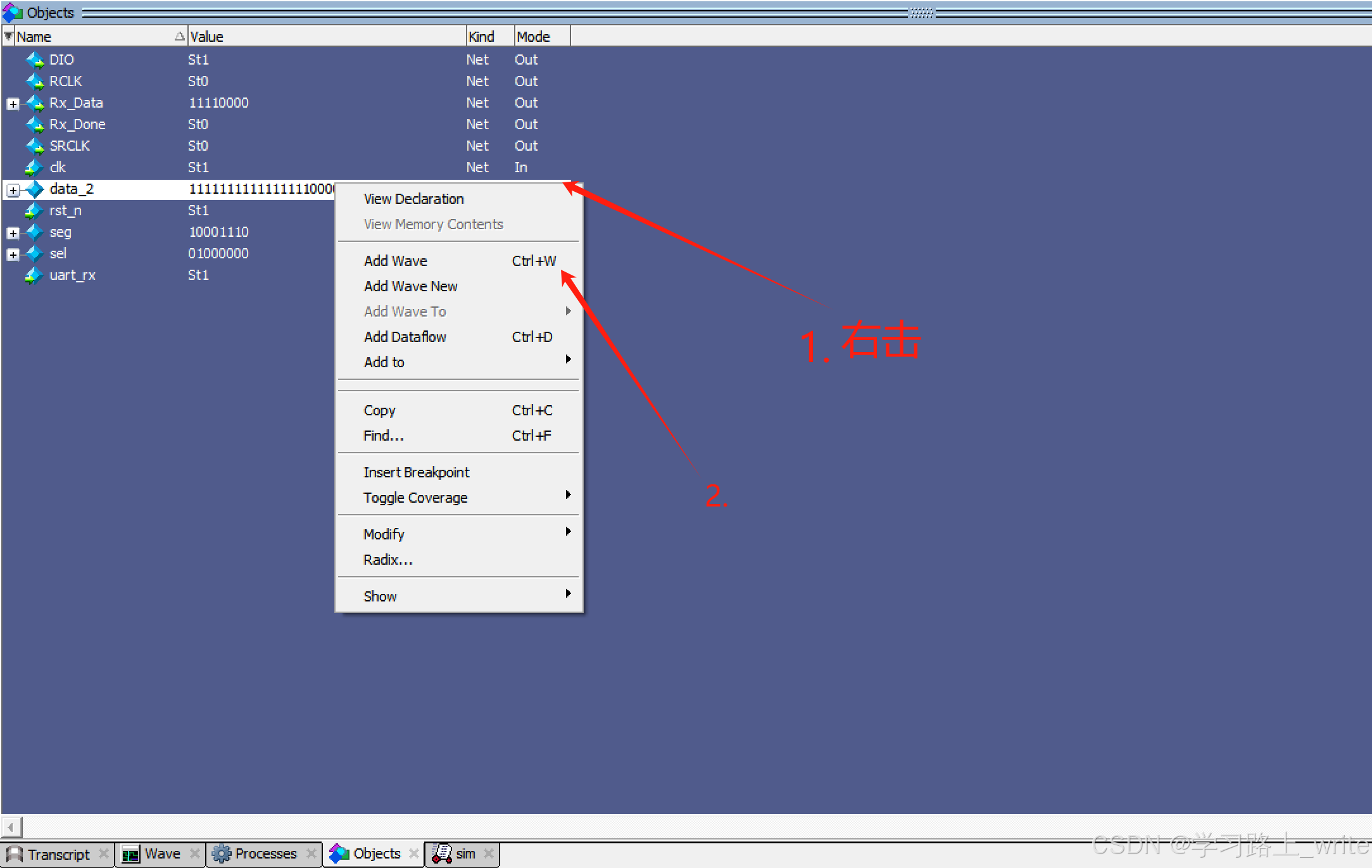

在需要观察的信号上，右击会出现选项（如图） add wave即可

1. 设置仿真步长并运行仿真：在“Wave”窗口下方的输入框中设置仿真步长，然后点击右侧的“run”按钮执行仿真。随着仿真的进行，“Wave”窗口中会显示所选内部变量的波形和值。

上一步完成后，波形界面就出现了我们需要的变量，但是！！！！！，此时，所有的波形图还是显示的加入新信号前的状态，我们需要重新加载（所有人都回来，重新跑hhhh）

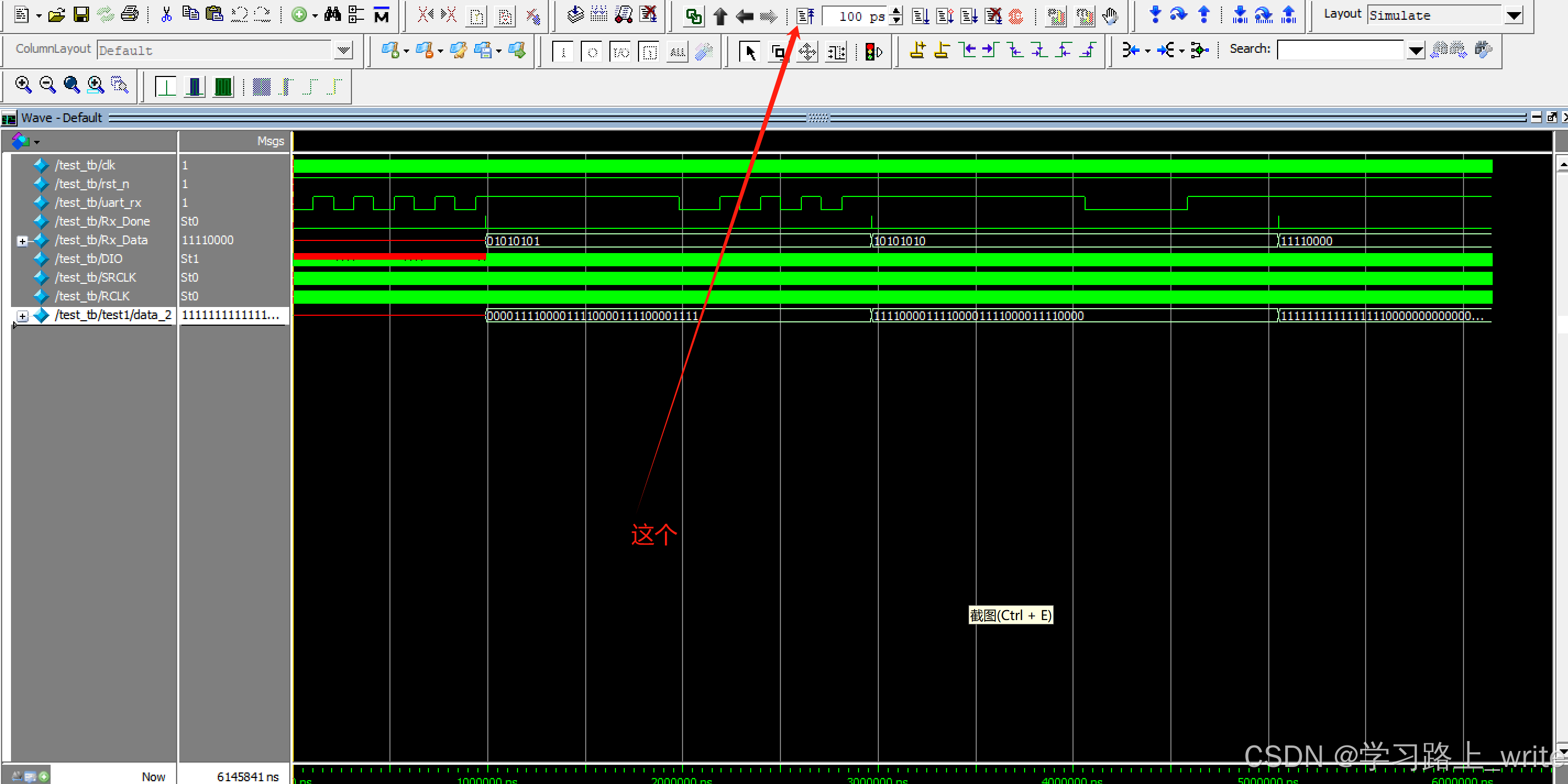

给个小例子，方便大家看操作的地方;(这里我们有去设置仿真步长那些)

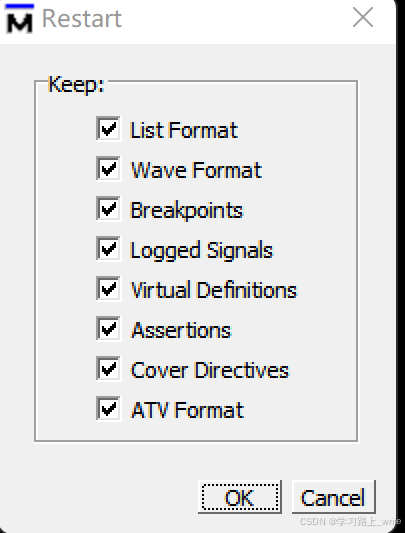

                                                                Restart    (重跑)

点击  OK即可:

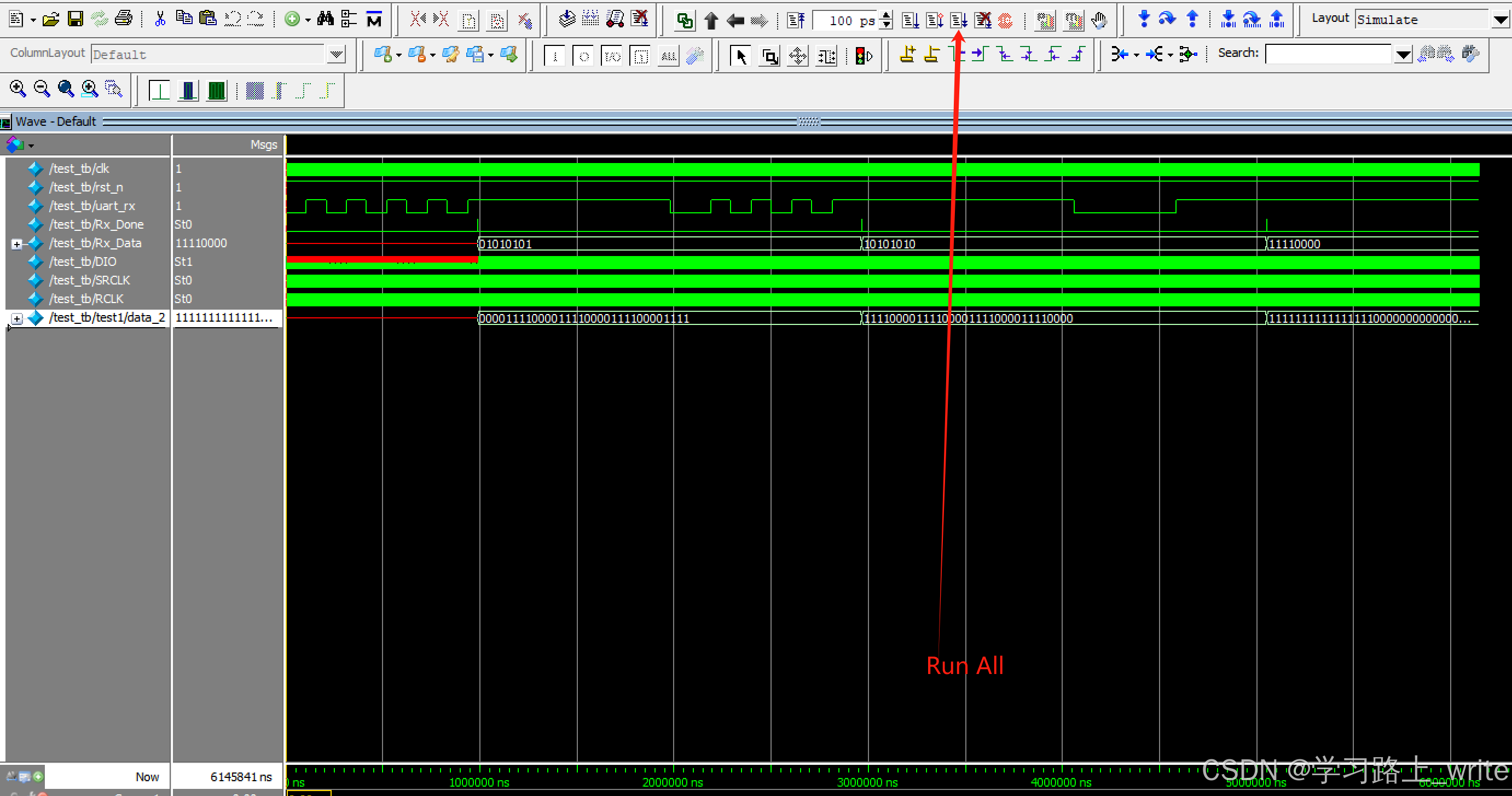

                                                                Run-All  (开始hhhh)

然后就可以看我们需要的波形喽 ！！

~.~       >.<
