FPGA FX3 USB3.0 flash固化

很多FPGA是支持USB传输的，但在传输的时候FPGA是没有执行程序的，需要手动下载程序到flash当中才能促使FPGA运行。

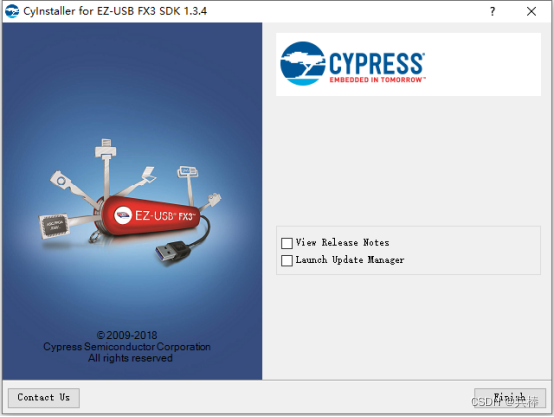

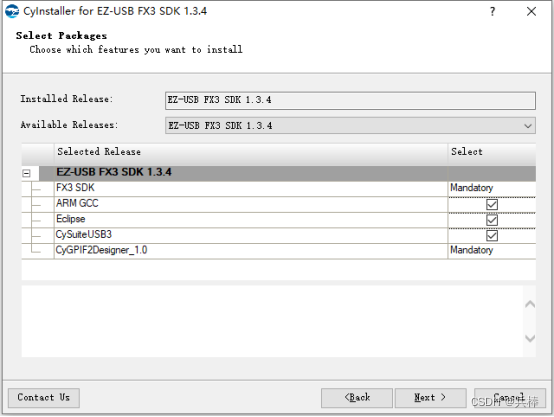

1.安装USB固化工具软件FX3SDKSetup_1.3.4.exe

链接：https://pan.baidu.com/s/1nEuqEcMmxjMNIRB4Bw4xSw
提取码：BB73

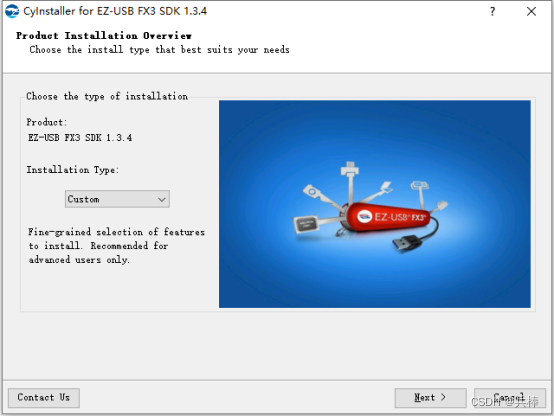

按照图片顺序来就行，没有截图的界面就直接默认下一步就可以。

2.固化程序

将你的采集板的拨码开关拨到相应位置来打开flash连接开关，我的时3和5如下图所示：

连接好USB线和电源线，在设备管理器中会发现一个Cypress FX3 USB BootLoader Device的USB设备，如下图所示：

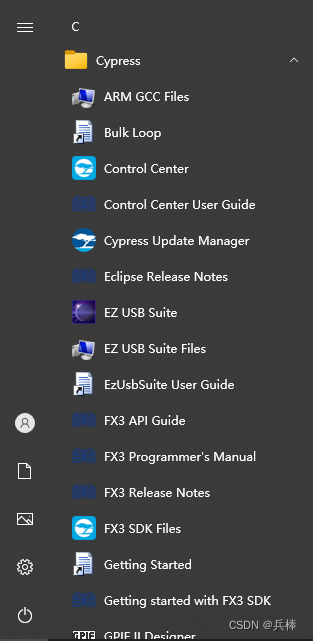

打开Control Center软件

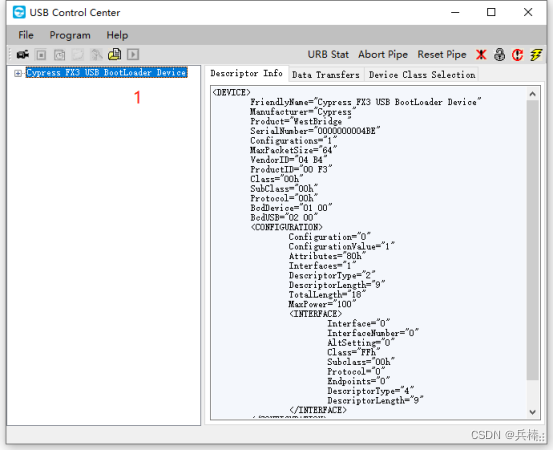

打开后界面如下

选择Cypress FX3 USB BootLoader Device。

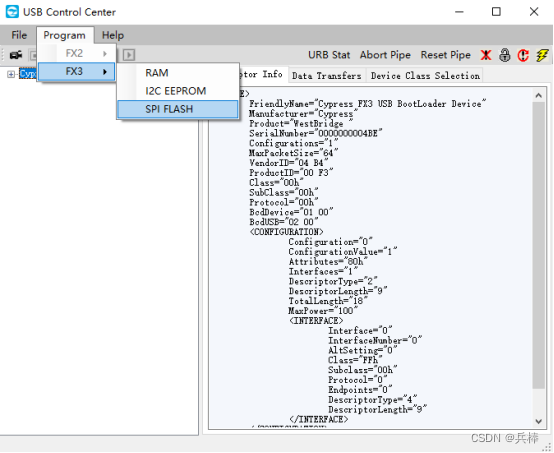

Program->FX3->SPI FLASH

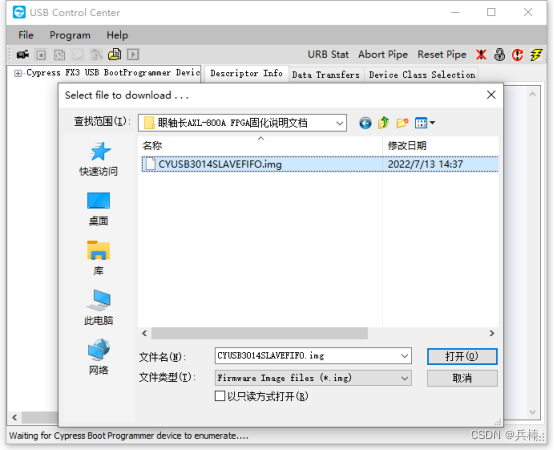

选择资料中CYUSB3014SLAVEFIFO.img文件打开

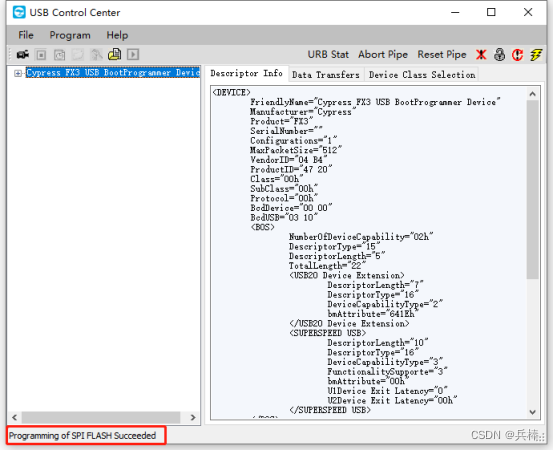

等待烧写成功。

3.补充文件

通过很多人私信需要，所以我就放网盘自行取吧。

通过网盘分享的文件：CYUSB3014SLAVEFIFO.img
链接: https://pan.baidu.com/s/1daXXgvNdTxB3lS6AXd0VAA 提取码: bing

4.补充未发现FX3端口怎么办

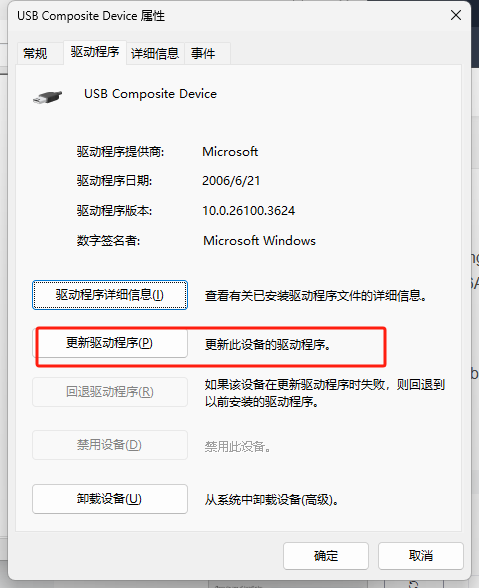

需要更新一下驱动，现在设备管理器中找到一个usb端口，可以拔插一下usb线就可以知道是哪个口了，然后双击端口，选择更新驱动

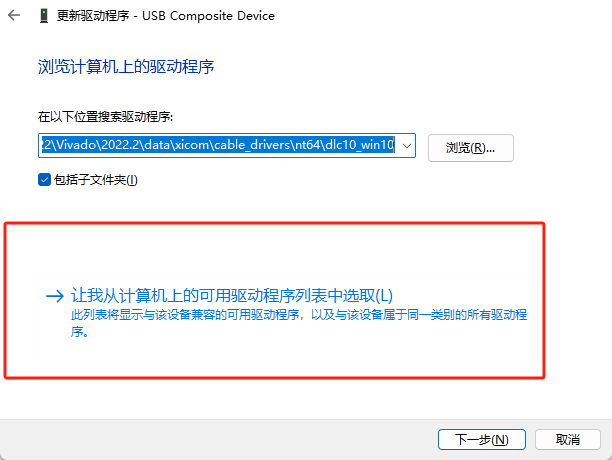

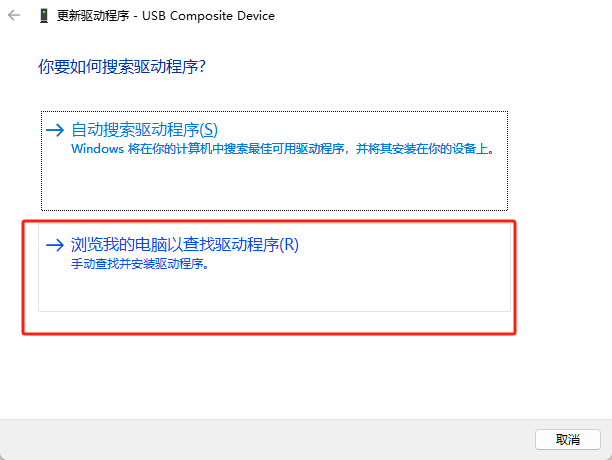

选择从我的电脑中寻找，这个顺序走下去即可

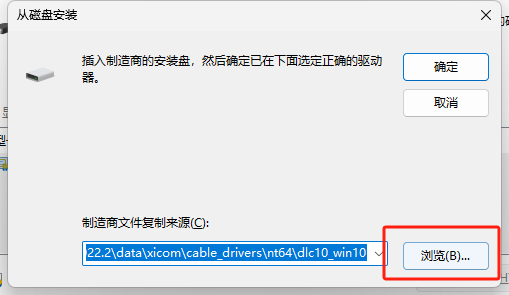

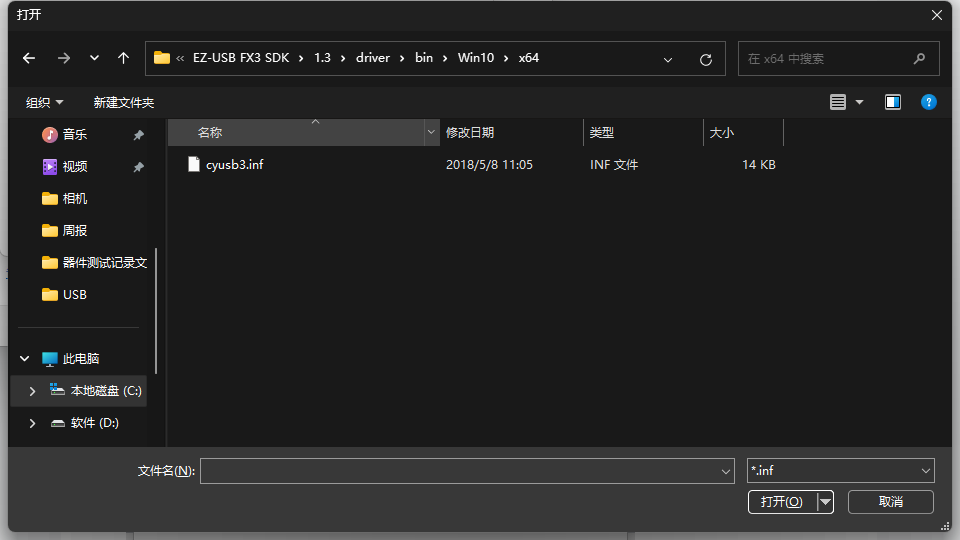

找到cyusb3.inf这个驱动文件，我的是在C:\Program Files (x86)\Cypress\EZ-USB FX3 SDK\1.3\driver\bin\Win10\x64、cyusb3.inf，可以参考一下，找到之后选择这个文件就行，然后就一路确定到底就可以有FX3的端口出现了。
