C++OpenCV系统学习(4)——绘制形状与文字

本文介绍了如何使用OpenCV库在图像上绘制形状,如线条和矩形。通过cv::line和cv::rectangle函数,我们可以指定点坐标和颜色来创建图形。示例代码展示了如何绘制从(20, 30)到(300, 300)的红色线条,以及在(250, 220)位置,宽280,高250的蓝色矩形。这些API帮助开发者在计算机视觉项目中进行图像标注和处理。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.绘制形状

        使用cv::Point与cv::Scalar

  • Point表示2D平面上一个点x,y
Point p;
p.x=10;
p.y=8;
//或者

p=Point(10,8);
  • Scalar表示四个元素的向量
Scalar(a,b,c)//a=blue,b=green,c=red表示三通道

2.绘制形状的API

  • 画线:cv::line(LINE_4\LINE_\LINE_AA)
  • 画椭圆:cv::eclipse
  • 画矩形:cv::rectangle
  • 画圆:cv::circle
  • 画填充:cv::fillPoly

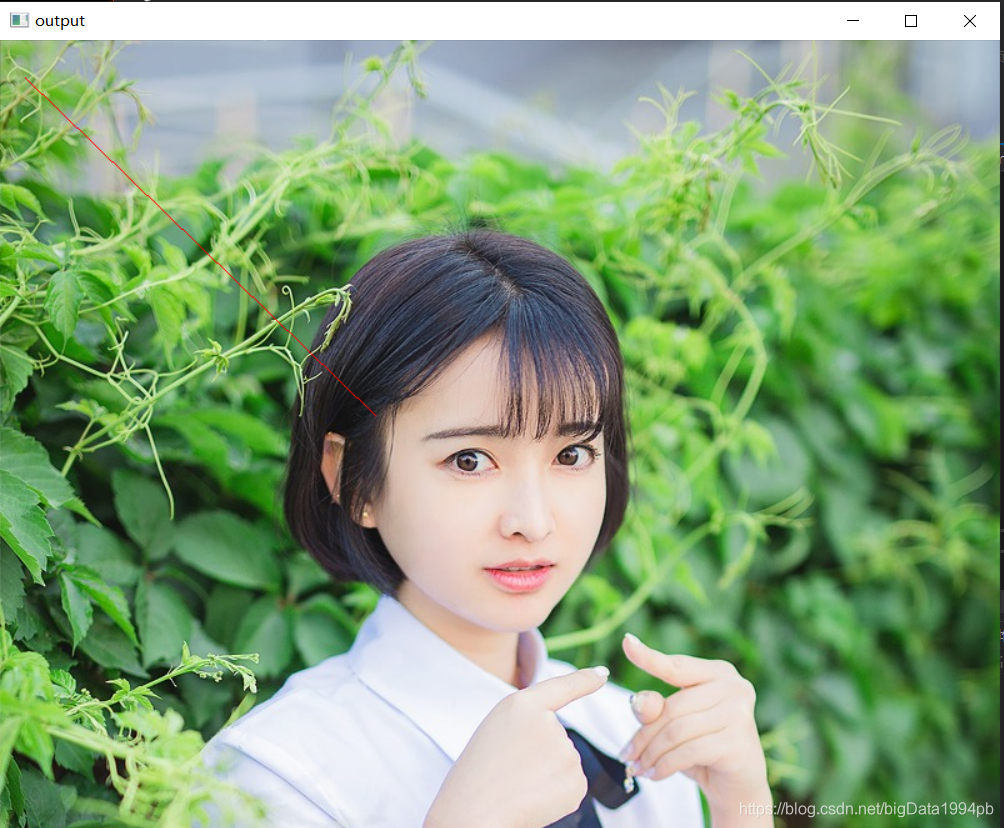

 2.1画线

void MyApi::draw_line_onImgage(Mat& image)
{
	Point p1 = Point(20, 30);
	Point p2;
	p2.x = 300;
	p2.y = 300;
	Scalar color = Scalar(0, 0, 255);
	line(image, p1, p2, color, 1, LINE_8);

	namedWindow("output", WINDOW_AUTOSIZE);
	imshow("output", image);
}

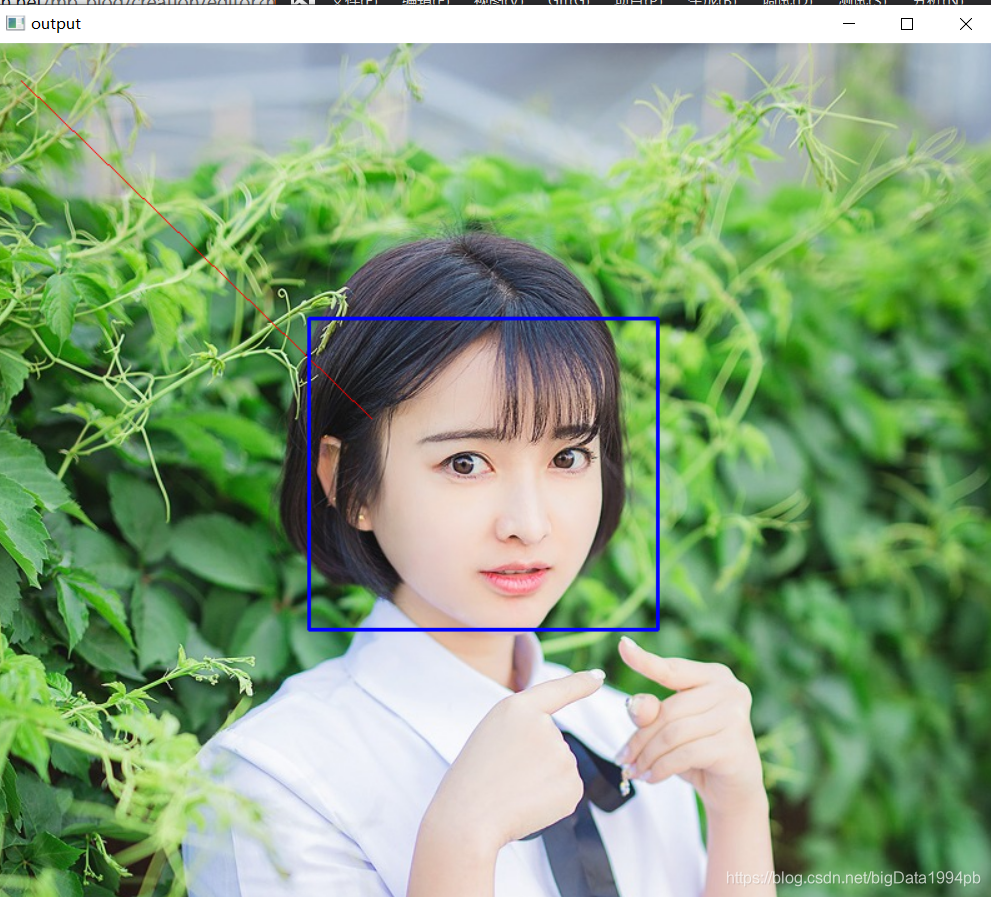

 2.2画矩形

void MyApi::draw_rectangle_onImage(Mat& image)
{
	Rect rect = Rect(250, 220, 280, 250);
	Scalar color = Scalar(255, 0, 0);
	rectangle(image, rect, color, 2, LINE_8);
	namedWindow("output", WINDOW_AUTOSIZE);
	imshow("output", image);

}

 其他的形状就不画了,都类似
