Verilog典型题目学习01：算数左右移

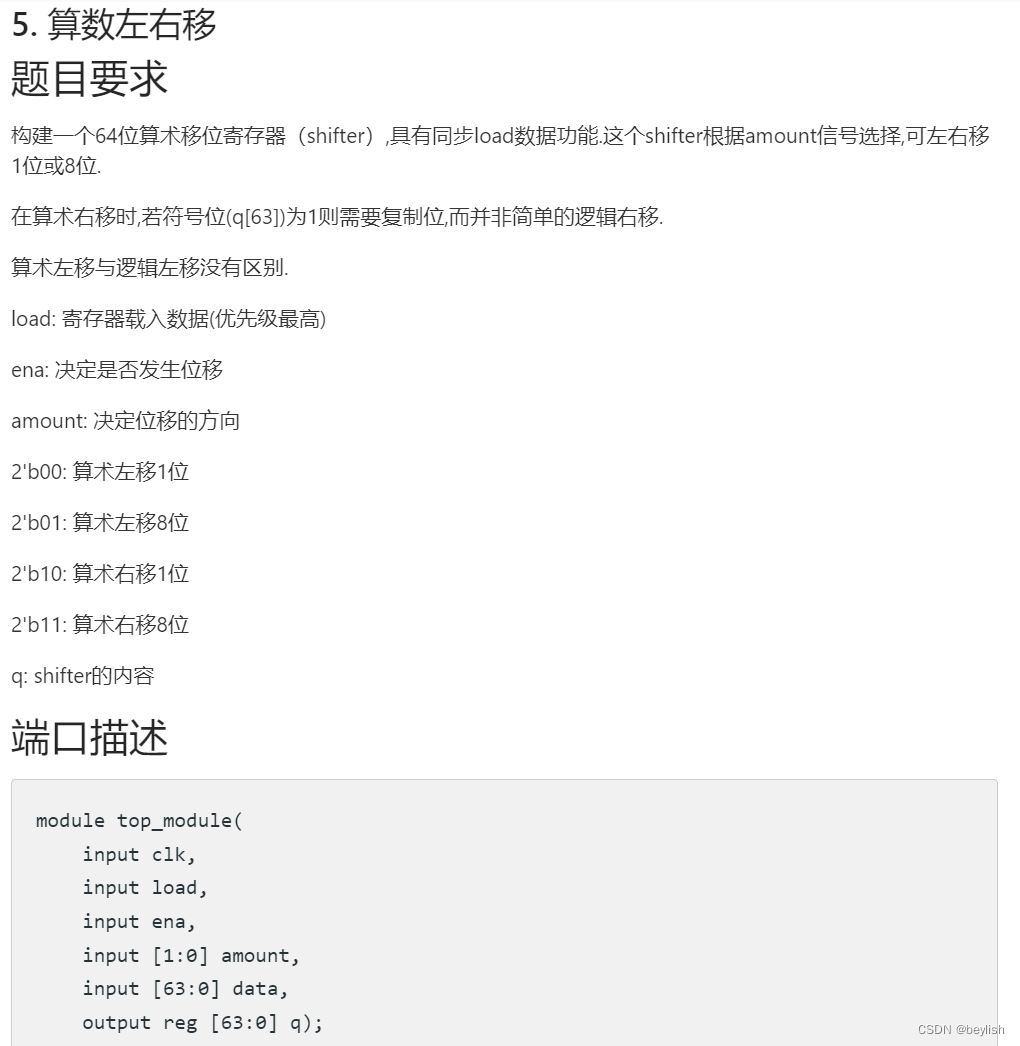

5. 算数左右移

题目要求

构建一个64位算术移位寄存器（shifter）,具有同步load数据功能.这个shifter根据amount信号选择,可左右移1位或8位.

在算术右移时,若符号位(q[63])为1则需要复制位,而并非简单的逻辑右移.

算术左移与逻辑左移没有区别.

• load: 寄存器载入数据(优先级最高)

• ena: 决定是否发生位移

• amount: 决定位移的方向

  • 2'b00: 算术左移1位

  • 2'b01: 算术左移8位

  • 2'b10: 算术右移1位

  • 2'b11: 算术右移8位

• q: shifter的内容

端口描述

module top_module(
    input clk,
    input load,
    input ena,
    input [1:0] amount,
    input [63:0] data,
    output reg [63:0] q);



答案

module top_module(
    input clk,
    input load,
    input ena,
    input [1:0] amount,
    input [63:0] data,
    output reg [63:0] q);

always @(posedge clk)  begin
    if (load) begin
        q<= data;
    end

    else if (ena) begin
        case (amount)
            2'b00: q<= (q<<1);
            2'b01: q<= (q<<8);
            2'b10: if(q[63])begin
                q<= {1'b1,q[63:1]};
                   end
                   else begin
                       q<=(q>>1);
                   end
            2'b11: if(q[63])begin
                   q<={8'b11111111,q[63:8]};
                   end
                   else begin
                       q<=(q>>8);
                   end
        endcase
    end

end



endmodule
