今天，我们来聊聊一个大家既熟悉又可能有些陌生的主题——陶瓷电容器的绝缘电阻和漏电流。

陶瓷电容器（Ceramic Capacitors），尤其是多层陶瓷电容器（MLCC），因其体积小、成本低、高频特性好等优点，在现代电子设备中无处不在。我们通常关注它的容值、额定电压、温度特性（如X7R, X5R, C0G/NP0）等，但有两个“隐形”参数——绝缘电阻和漏电流，在特定应用中却扮演着举足轻重的角色。

什么是绝缘电阻 (Insulation Resistance, IR)

理想的电容器在直流电压下应该表现为开路，即不应有电流通过其介质。但现实中，没有任何绝缘材料是绝对完美的。陶瓷电容器的介质（如钛酸钡基陶瓷）虽然具有很高的电阻率，但并非无限大。

**绝缘电阻（IR）**就是指在电容器两端施加直流电压时，介质所呈现出的电阻值。它反映了电容器阻止直流电流泄漏的能力。这个电阻值非常大，通常以MΩ、GΩ、TΩ为单位。

我们可以将其想象成一个理想电容器并联了一个非常大的电阻，这个电阻就是绝缘电阻 $R_{IR}$ 。

绝缘电阻并不是一个固定值，它会受到多种因素的影响，我们稍后会详细讨论。

什么是漏电流 (Leakage Current, $I_{Leakage}$ )

当在电容器两端施加直流电压时，由于绝缘电阻并非无穷大，总会有微小的直流电流流过介质。这个电流就被称为漏电流 ( $I_{Leakage}$ 或 $I_L$ )。

漏电流与绝缘电阻的关系遵循欧姆定律：
$ILeakage=VDCRIRI_{Leakage} = \frac{V_{DC}}{R_{IR}}$
其中：

$I_{Leakage}$ 是漏电流 (A)
$V_{DC}$ 是施加在电容器两端的直流电压 (V)
$R_{IR}$ 是绝缘电阻 (Ω)

因此，绝缘电阻越高，在相同电压下漏电流就越小，反之亦然。漏电流通常非常小，单位为µA、nA甚至pA。

影响绝缘电阻和漏电流的关键因素

温度 (Temperature):
这是影响绝缘电阻最显著的因素。通常情况下，随着温度升高，介质材料的载流子（电子和空穴）活动加剧，导致电导率增加，绝缘电阻显著下降，漏电流相应增大。在电容器的数据手册中，通常会给出在参考温度（如25°C）下的绝缘电阻值，以及在更高温度（如85°C或125°C）下的规格。对于某些介质材料，温度每升高10°C，漏电流可能会增加数倍。
施加电压 (Applied Voltage):
在额定电压范围内，对于高质量的陶瓷电容器，漏电流通常随电压的增加而近似线性增加（即绝缘电阻变化不大）。但如果电压接近或超过介质的击穿电压，漏电流会急剧上升。在实际测试绝缘电阻时，通常会在电容器额定电压下或特定的测试电压下进行。
测试时间 (Measurement Time):
当给电容器施加直流电压时，除了稳态的漏电流外，还存在一个初始的吸收电流 (Absorption Current)。这是由于介质极化过程需要时间。因此，测量绝缘电阻时，通常需要在施加电压后等待一段时间（如60秒或120秒），待吸收电流衰减后再读取数值，以获得更准确的稳态漏电流和绝缘电阻。
介质材料 (Dielectric Material):
不同类型的陶瓷介质具有截然不同的绝缘性能：
- C0G/NP0 (Class 1): 这类电容器以其高稳定性和低损耗著称，通常也具有非常高的绝缘电阻和极低的漏电流。它们的介电常数相对较低。
- X7R, X5R (Class 2): 这类电容器的介电常数较高，可以实现更大的容值，但其绝缘电阻通常低于C0G/NP0，且随温度、电压的变化更为敏感。
制造工艺和老化 (Manufacturing & Aging):
制造过程中的缺陷、污染或介质的不均匀性都会降低绝缘电阻。此外，电容器在使用过程中，特别是在高温、高湿或高电压应力下，其绝缘性能可能会随时间推移而发生退化。

绝缘电阻和漏电流的实际意义

了解这些参数至关重要，因为它们直接影响电路性能：

功耗： 在电池供电的便携设备或低功耗物联网节点中，即使是微小的漏电流，长时间累积也会显著消耗电池电量。选择高绝缘电阻（低漏电流）的电容器是延长续航的关键。
信号完整性与精度：
- 高阻抗电路： 在运算放大器的输入端、积分器、采样保持电路等高阻抗节点，如果耦合电容或旁路电容的漏电流过大，会引入误差电压或电流，影响电路精度。
- 长延时定时器： 基于RC充放电的定时电路，如果电容器的漏电流不可忽略，会导致实际定时时间与理论计算值产生偏差。
电路稳定性与可靠性：
过大的漏电流可能意味着电容器内部存在潜在缺陷，长期工作可能导致发热，加速老化，甚至引发热失控和早期失效。

如何从数据手册中解读IR和LC

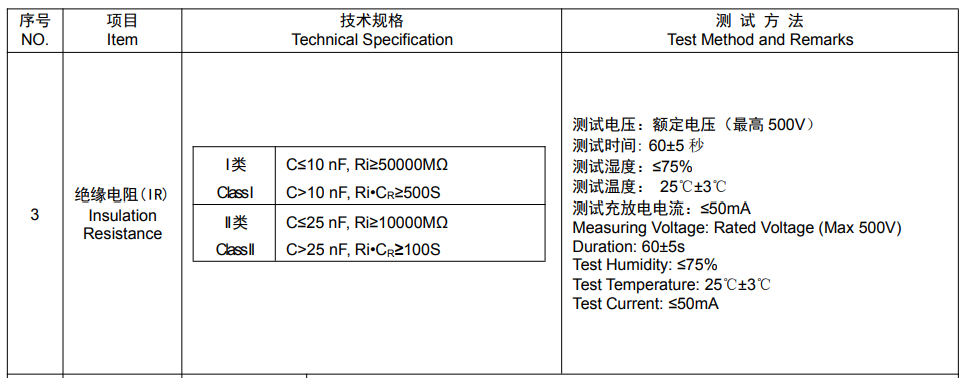

查阅电容器的数据手册是获取其绝缘电阻和漏电流信息的最佳途径。如下图，通常你会找到：

额定电压下的IR值： 通常在25°C时给出。
高温下的IR/LC规格： 例如，在85°C或125°C下的保证值。
测试条件： 包括测试电压、充电时间等。

选择与考量

在设计电路时，需要根据具体应用场景来权衡：

对漏电流敏感的应用： 如长时间工作的电池设备、精密测量仪器、高阻抗传感器接口、长延时电路等，应优先选用C0G/NP0材质的电容器，并仔细核对数据手册中的IR和LC规格。必要时进行实际测试。
一般应用： 如数字电路的电源去耦、普通信号耦合等，X7R或X5R材质通常已足够，其漏电流对电路性能影响不大。
高温环境： 务必关注电容器在工作温度上限时的IR/LC表现，因为此时性能退化最为严重。
降额使用： 对电压和温度进行适当降额，有助于提高长期可靠性并维持较好的绝缘性能。
