FPGA深层解析

本文深入探讨了FPGA(现场可编程门阵列)的工作原理,包括其内部结构如触发器、查找表,以及在LabVIEW FPGA硬件目标中的应用。阐述了FPGA芯片的规格,如逻辑门数量、触发器和查找表的组合,以及它们在实现数字电路中的作用。文章还提到了SCTL(单周期定时环路)在优化FPGA设计中的重要性,以及乘法器、DSP片和块RAM在处理和存储数据中的角色。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

概览

高端设计工具为少有甚是没有硬件设计技术的工程师和科学家提供现场可 编程门阵列(FPGA)。无论你使用图形化设计程序,ANSI C语言还是VHDL语言, 如此复杂的合成工艺会不禁让人去想FPGA真实的运作情况。在这个芯片中的程 序在这些可设置硅片间到底是如何工作的。本书会使非数字化设计人员明白 FPGA(现场可编程门阵列)的基础知识及其工作原理。此信息在使用高端设计工 具时同样十分有用,希望可以为理解这一特别技术提供一些线索。

FPGA-现场可编程门阵列

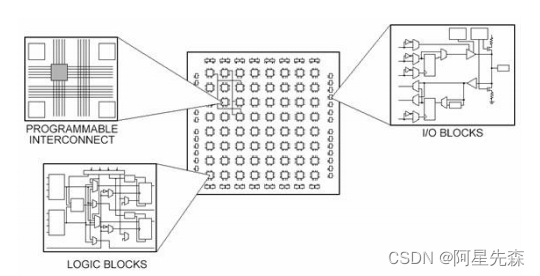

每一块FPGA芯片都是由有限多个带有可编程连接的预定义源组成来实现一种可重构数字电路。
