光绘输出操作规范

1.1添加钻孔表

添加钻孔表的具体步骤为：

1.通过屏幕右边的Visibility选项的Views列表，将Drill层打开

2.将Visibility选项中的PIN和Via选项都选中，见下图所示：

1.2添加钻孔文件

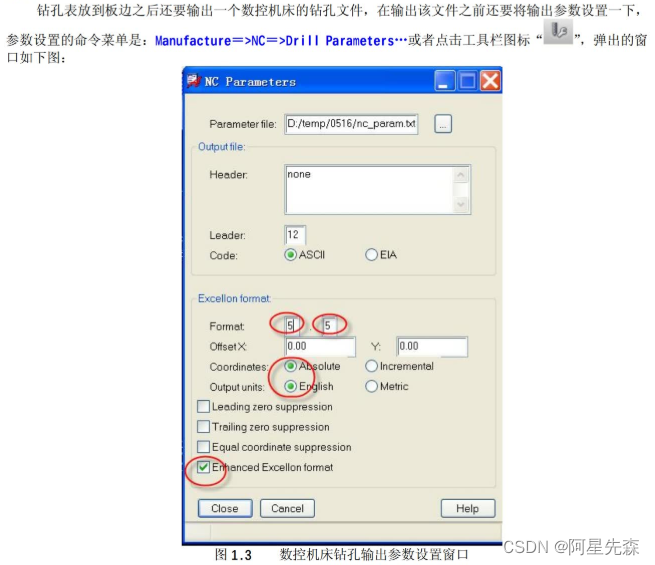

参数设好之后关闭NC Drill/Parameters窗口，输出数控机床钻孔文件的命令菜单为：Manufacture＝>NC＝>NC Drill…，打开的窗口如下：
