4.2 物理中断号如何转换成Linux中断号
4.2.1 通过DTS传递物理中断号给Linux

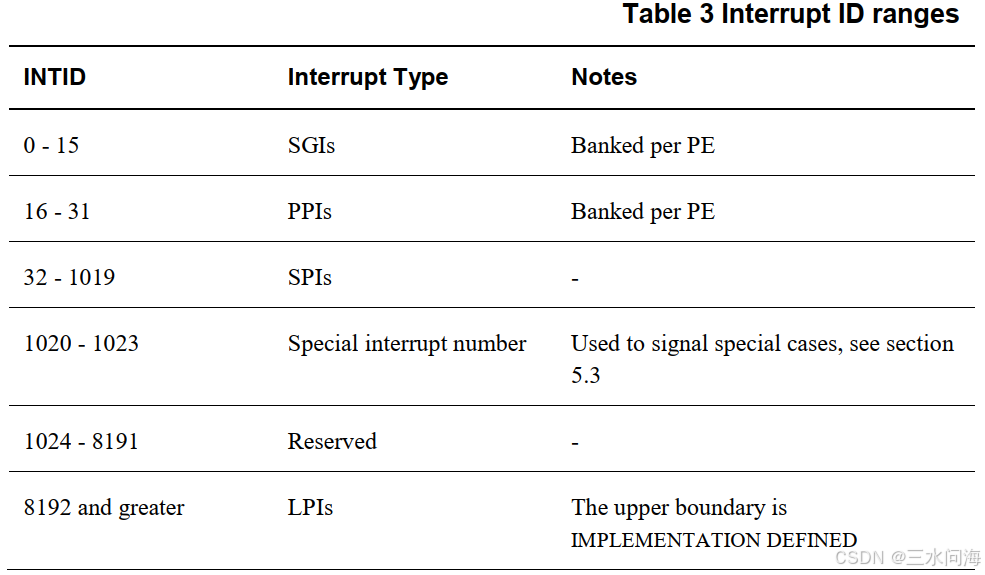

参考《GICv3_Software_Overview_Official_Release_B》，下表描述了GIC V3支持的INTID(硬件中断号)的范围。
-
SGI (Software Generated Interrupt)：软件触发的中断。Linux内核可以通过写GICD_SGIR寄存器来触发一个中断事件，用于CPU core之间的通信。
-
PPI (Private Peripheral Interrupt)：私有外设中断。这是每个核心私有的中断。PPI会送达到指定的CPU上，应用场景有CPU本地时钟。
-
SPI (Shared Peripheral Interrupt)：软件触发的中断。软件可以通过写GICD_SGIR寄存器来触发一个中断事件，一般用于核间通信。
-
LPI (Locality-specific Peripheral Interrupt)：LPI是GICv3中的新特性，是基于消息的中断。当前GIC V3驱动irq-gic-v3.c的参数gicv3_nolpi默认为0，所以默认是默认支持LPI的。
SOC芯片在设计的时候，不同设备会分配到自己固定的硬件中断号，一般在手册里都会说明。这些硬件中断号如何告知内核呢？通过open firmware device tree，经常简称device tree。设备树通常以 .dts（Device Tree Source）文件的形式编写，这是一种人类可读的文本格式。.dts 文件会被编译成二进制的 .dtb（Device Tree Blob）文件，供内核在启动时使用。
以dts中的timer设备为例，说明一下硬件中断号是如何传入Linux中的。
timer {
compatible = "arm,armv8-timer";
interrupts = <GIC_PPI 13 (GIC_CPU_MASK_SIMPLE(1) | IRQ_TYPE_LEVEL_HIGH)>,
<GIC_PPI 14 (GIC_CPU_MASK_SIMPLE(1) | IRQ_TYPE_LEVEL_HIGH)>,
<GIC_PPI 11 (GIC_CPU_MASK_SIMPLE(1) | IRQ_TYPE_LEVEL_HIGH)>,
<GIC_PPI 10 (GIC_CPU_MASK_SIMPLE(1) | IRQ_TYPE_LEVEL_HIGH)>;
};
interrupts 属性定义了定时器产生的中断。每个中断由三个字段组成：

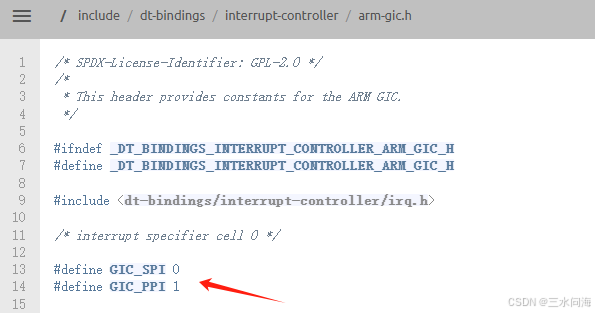

- 第一个字段是中断类型，0代表GIC_SPI，1代表GIC_PPI
- 第二个字段是中断号。这个中断号并不是GIC中的硬件中断号，而是PPI或SPI各自范围的逻辑编号。对于PPI来说，范围是015；对于SPI来说，范围是0987。例子中有四个PPI中断号：中断号13 (0x0d)、中断号14 (0x0e)、中断号11 (0x0b)、中断号10 (0x0a)。
- 第三个字段是中断的属性，包括2个字节。低字节是中断的触发类型，在这个例子中，中断是高电平触发。高字节表示中断的目标 CPU 掩码，例如GIC_CPU_MASK_SIMPLE(8)可以表示所有 8 个 CPU 都可以接收这个中断。
dts里面的中断号，是如何传递到Linux中呢？

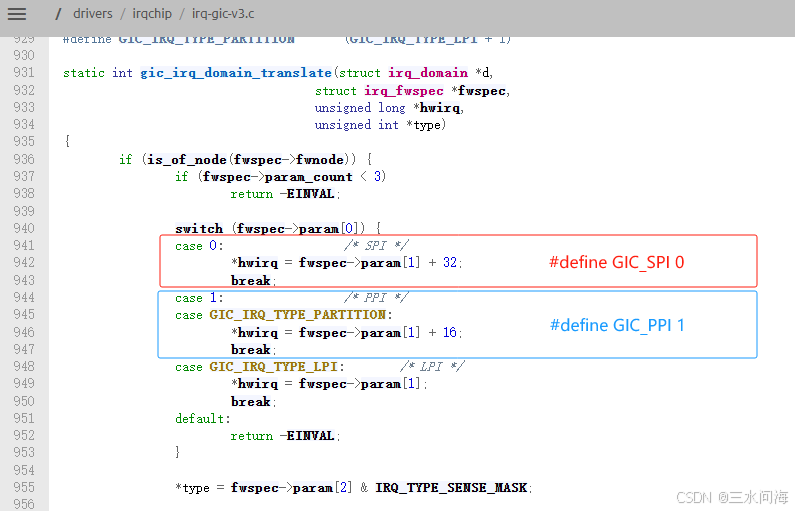

Linux根据dts中的timer节点来创建设备时，需要计算出真实的hwirq。以GIC IRQ V3来说，使用gic_irq_domain_translate函数，根据中断类型进行转换。对于PPI，要加上16；对于SPI，要加上32.
最后一个问题，对于timer设备来说，四个中断最终使用哪个中断？
根据compatible = “arm,armv8-timer”，确认匹配的驱动程序为drivers/clocksource/arm_arch_timer.c。四个中断的定义在include/clocksource/arm_arch_timer.h。
drivers/clocksource/arm_arch_timer.c
TIMER_OF_DECLARE(armv8_arch_timer, "arm,armv8-timer", arch_timer_of_init);
include/clocksource/arm_arch_timer.h
enum arch_timer_ppi_nr {
ARCH_TIMER_PHYS_SECURE_PPI, // 对应timer中的PPI 13
ARCH_TIMER_PHYS_NONSECURE_PPI, //对应timer中的PPI 14
ARCH_TIMER_VIRT_PPI, //对应timer中的PPI 11 ARCH_TIMER_HYP_PPI, //对应timer中的PPI 10 ARCH_TIMER_MAX_TIMER_PPI // 用于边界检查
};

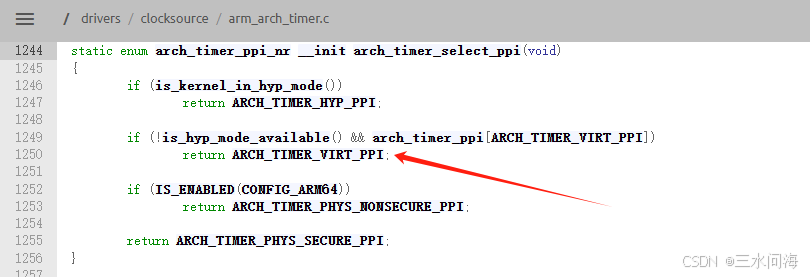

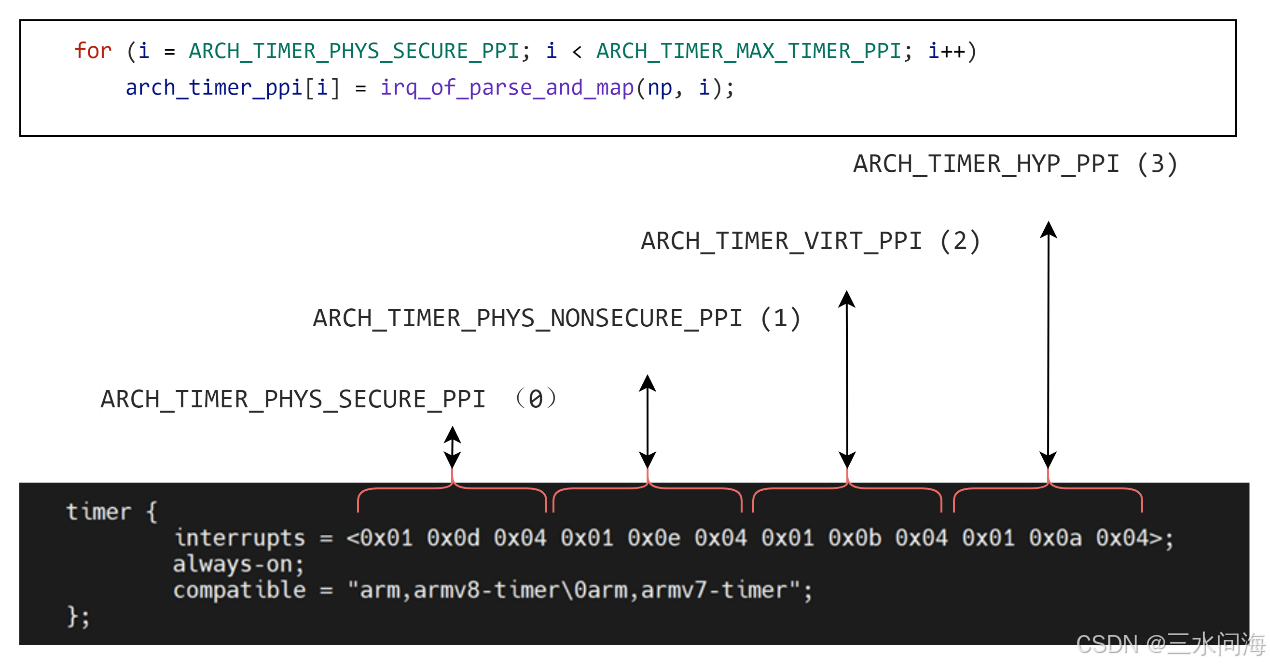

以我用的QEMU virt为例，arch_timer_of_init调用arch_timer_select_ppi()选择了ARCH_TIMER_VIRT_PPI，对应timer中的PPI 11。根据上面的分析，针对PPI中断，Linux会加上偏移量16，最终得到hwirq 27！

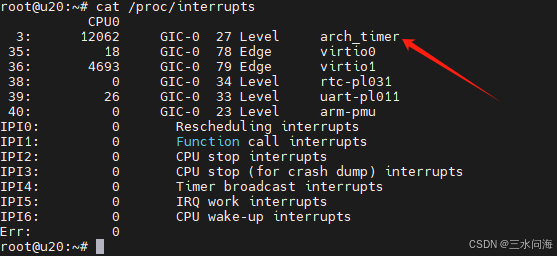

最后，通过cat /proc/interrupts来验证一下，arch_timer的硬件中断号hwirq确实是27！
注意看图上的第一列，显示的是Linux中断号。arch_timer的硬件中断号hwirq 27对应Linux的中断号为3，二者是怎么映射的，下一章继续分析。
4.2.2 Linux解析DTS/DTB流程
为什么要分析Linux解析DTS/DTB流程？因为物理中断号的解析和DTS息息相关。
DTS（Device Tree Source）是一种人类可读的文本文件，但是对内核解析和使用并不友好。DTB（Device Tree Blob）是DTS文件经过编译后的二进制形式，是内核可以直接解析的紧凑数据结构。内核在启动时读取并解析DTB文件，构建内存中的设备树结构。内核对DTB的处理，归纳为两个阶段：发现与展开。

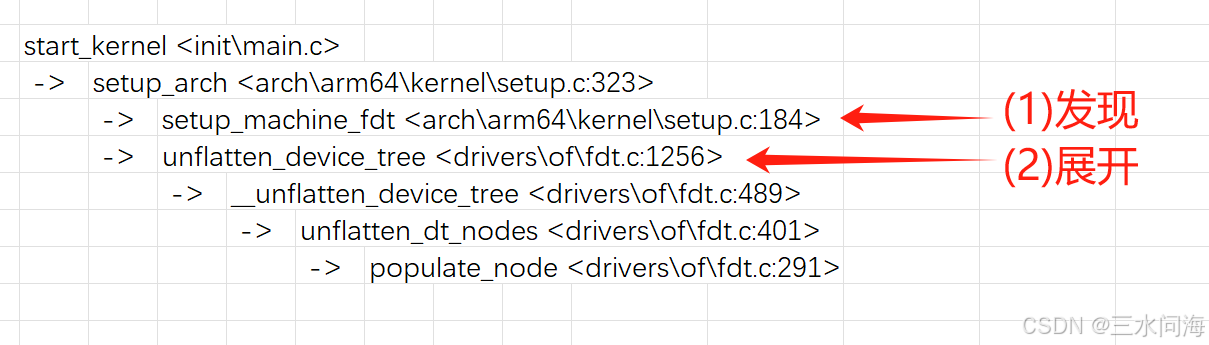

1. 发现

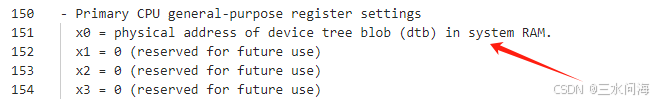

根据Documentation/arm64/booting.txt，在跳转到内核之前，必须把DTB在内存中的物理地址存入X0寄存器。
经过如下preserve_boot_args和__primary_switched两个过程后，DTB的物理地址存入了变量__fdt_pointer。
arch/arm64/kernel/head.S:
preserve_boot_args:
mov x21, x0 // x21=FDT
__primary_switched:
str_l x21, __fdt_pointer, x5 // Save FDT pointer

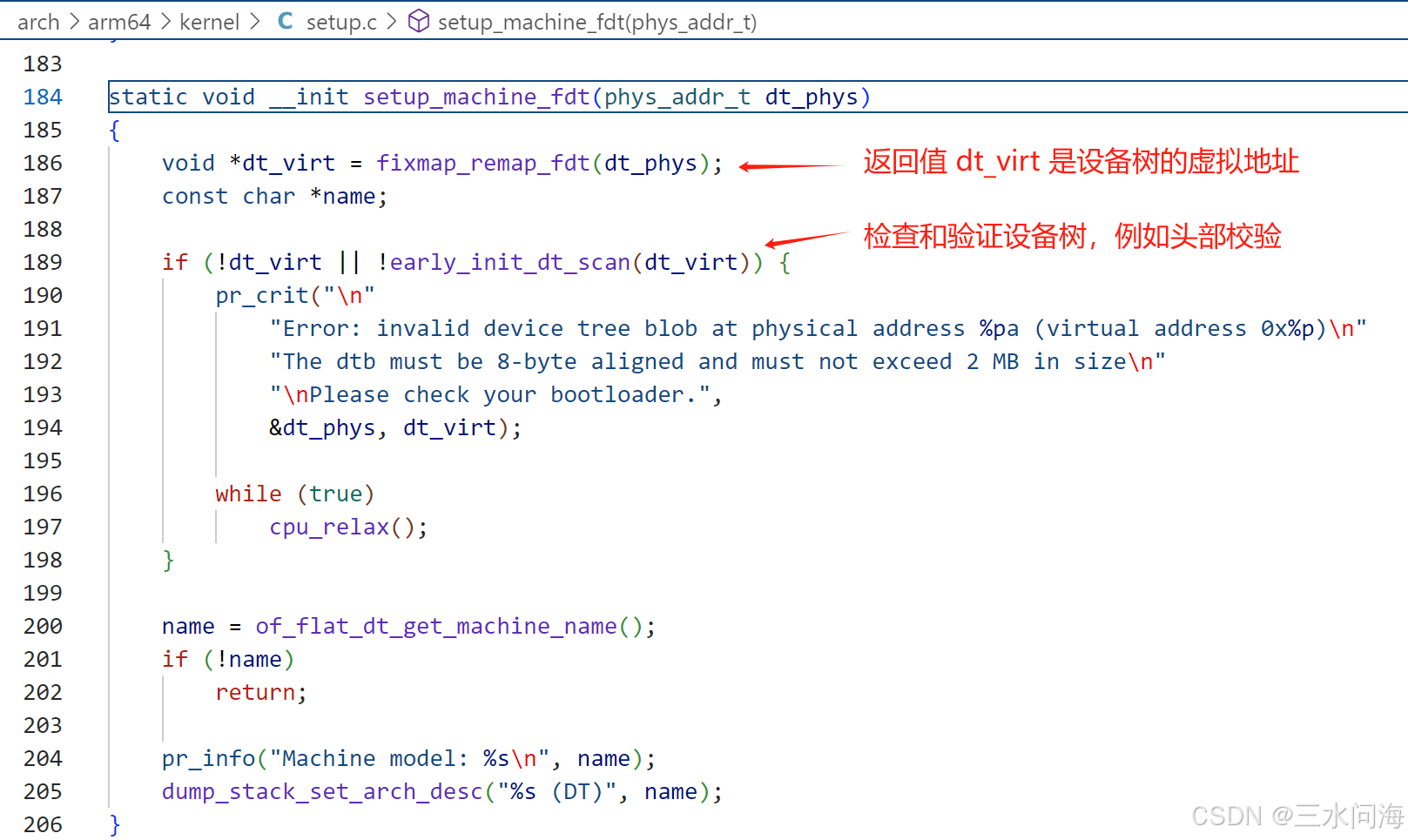

setup_machine_fdt(__fdt_pointer)函数的入参就是上面得到的__fdt_pointer即DTB物理地址。setup_machine_fdt的主要任务是检查和验证设备树，确保传递给内核的DTB是有效的。
必须指出的是，上图中的设备树的虚拟地址dt_virt，在setup_machine_fdt->early_init_dt_scan->early_init_dt_verify调用过程中，会赋值给全局指针initial_boot_params。后续对DTB进行访问时，总是直接访问DTB虚拟地址initial_boot_params而不是DTB物理地址__fdt_pointer。
2. 展开
展开的要点就是扁平化的二进制形式的DTB，展开成用struct device_node描述的树形结构。在Linux内核中，struct device_node代表设备树中的一个具体节点，这些节点可以是根节点、总线、设备或者其他类型的节点。
include/linux/of.h:
struct device_node {
const char *name; // 节点名
const char *type; // 节点类型
phandle phandle; // 该节点的唯一标识符
struct property *properties; // 属性列表
struct property *deadprops; // 已删除的属性列表
struct device_node *parent; // 父节点
struct device_node *child; // 第一个子节点
struct device_node *sibling; // 下一个兄弟节点
/* 这里省略了一些字段 */
};

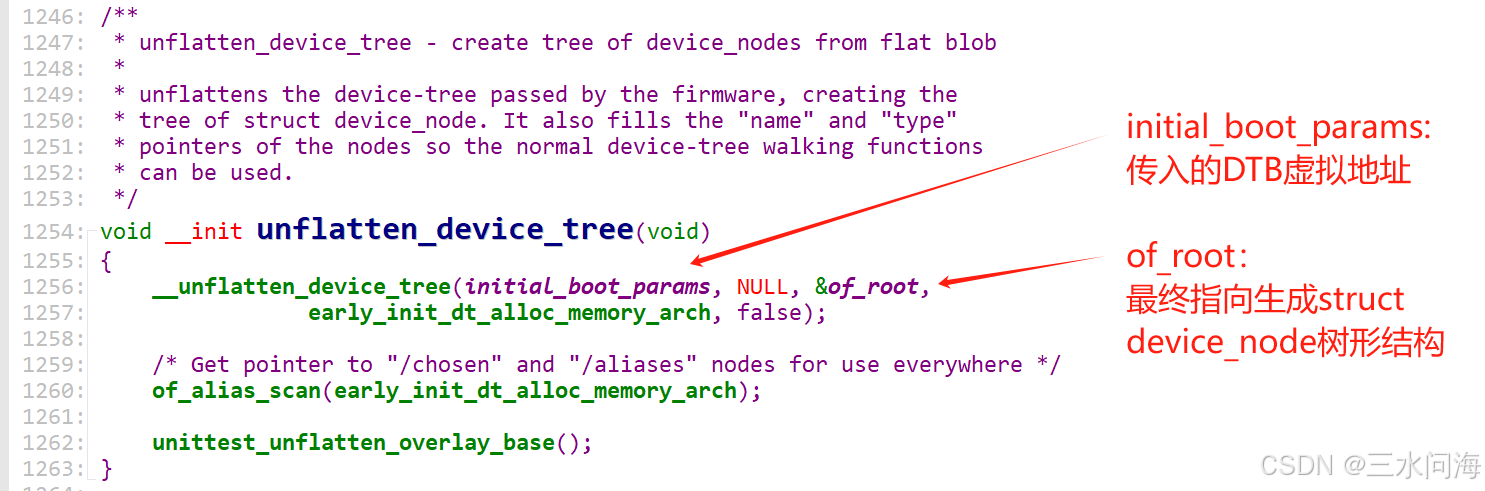

unflatten_device_tree调用__unflatten_device_tree，传入的是DTB虚拟地址initial_boot_prarms，最终得到一颗用struct device_node描述的树，of_root指向树的头节点。
__unflatten_device_tree调用unflatten_dt_nodes，unflatten_dt_nodes遍历DTB，循环调用 populate_node 来创建和初始化 struct device_node 结构体，对成员name和type进行填充，并利用其成员parent/child/sibling形成树形结构。

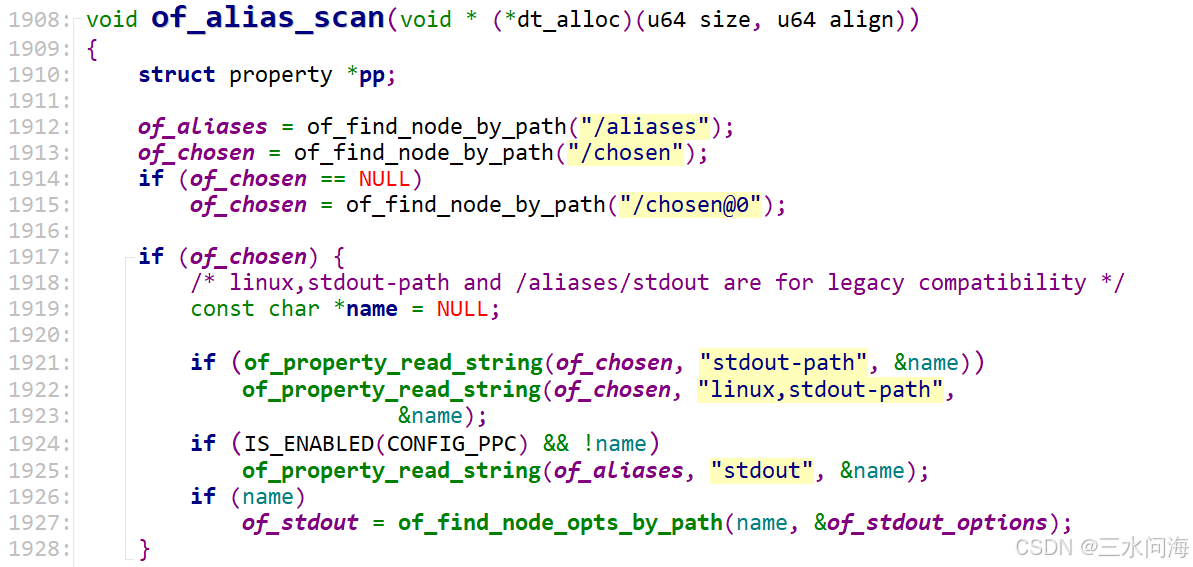

小结一下，DTB物理地址通过X0传入内核，存入变量__fdt_pointer，而后完成地址映射并把DTB虚拟地址存入变量initial_boot_prarms，最后DTB展开为struct device_node设备树，头指针为of_root。通过访问of_root，即可遍历整个设备树，找到某个struct device_node节点，获取节点的属性。内核定义了很多API来方便的访问设备树，例如of_find_node_by_path(“/chosen”)可以根据路径来找到对应的struct device_node节点。
4.2.3 根据DTS完成中断控制器初始化

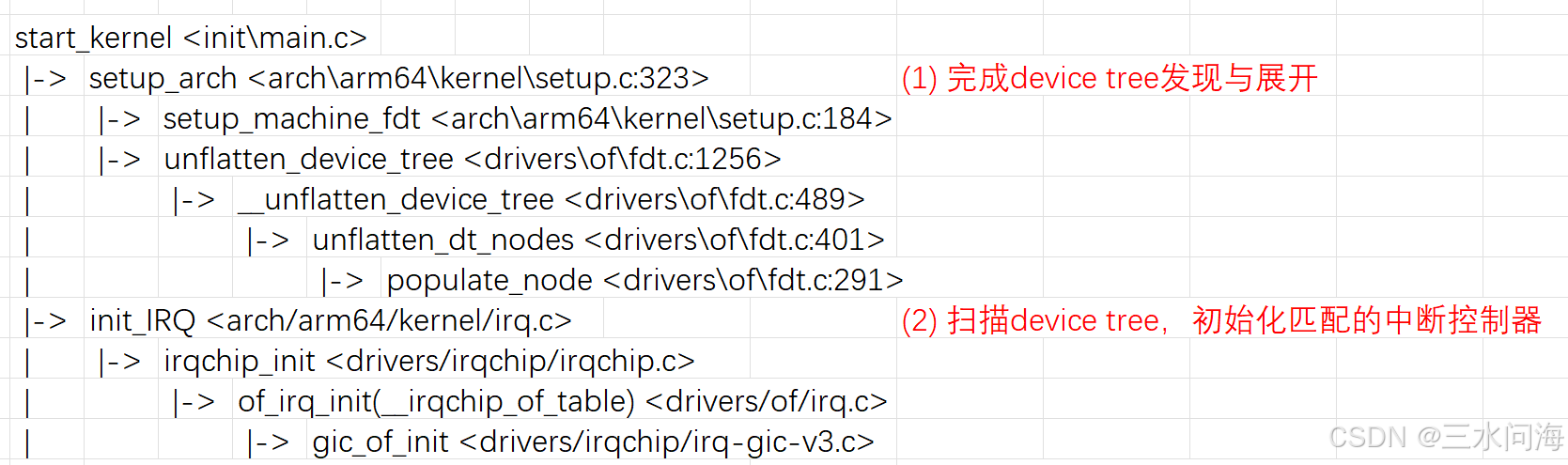

在上一章节，分析了Linux解析DTS的流程，device tree已经解析完成，根据需要可以随时访问。这一章节来分析中断控制器的初始化，它依赖device tree。
GIC V3中断控制器驱动irq-gic-v3.c中，IRQCHIP_DECLARE(gic_v3, “arm,gic-v3”, gic_of_init)其实就是初始化了一个静态常量：struct of_device_id __of_table_gic_v3。
//定义了 struct of_device_id __of_table_gic_v3
IRQCHIP_DECLARE(gic_v3, "arm,gic-v3", gic_of_init);
#define IRQCHIP_DECLARE(name, compat, fn) OF_DECLARE_2(irqchip, name, compat, fn)
#define OF_DECLARE_2(table, name, compat, fn) \
_OF_DECLARE(table, name, compat, fn, of_init_fn_2)
#define _OF_DECLARE(table, name, compat, fn, fn_type) \
static const struct of_device_id __of_table_##name \
__used __section(__##table##_of_table) \
= { .compatible = compat, \
.data = (fn == (fn_type)NULL) ? fn : fn }
根据_OF_DECLARE，struct of_device_id __of_table_gic_v3被指定放在了__irqchip_of_table段(section)中。这个段定义arch/arm64/kernel/vmlinux.lds中，在编译Linux的过程中，变量__of_table_gic_v3会被放在__irqchip_of_table段(section)中。
IRQCHIP_DECLARE(gic_v3, “arm,gic-v3”, gic_of_init)最终展开为：
struct of_device_id __of_table_gic_v3 __used __section(__irqchip_of_table) = {
.compatible = "arm,gic-v3",
.data = gic_of_init
};
of_irq_init(__irqchip_of_table)从__irqchip_of_table中找出变量__of_table_gic_v3，根据.compatible = "arm,gic-v3"成员，遍历struct device_node设备树，找到匹配的struct device_node节点。如果这个struct device_node节点带有"interrupt-controller"属性，调用gic_of_init(.data = gic_of_init)进行GIC V3中断控制器的初始化。

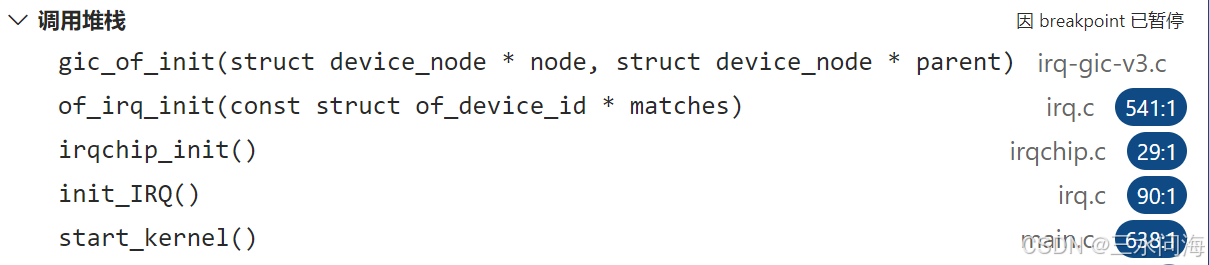

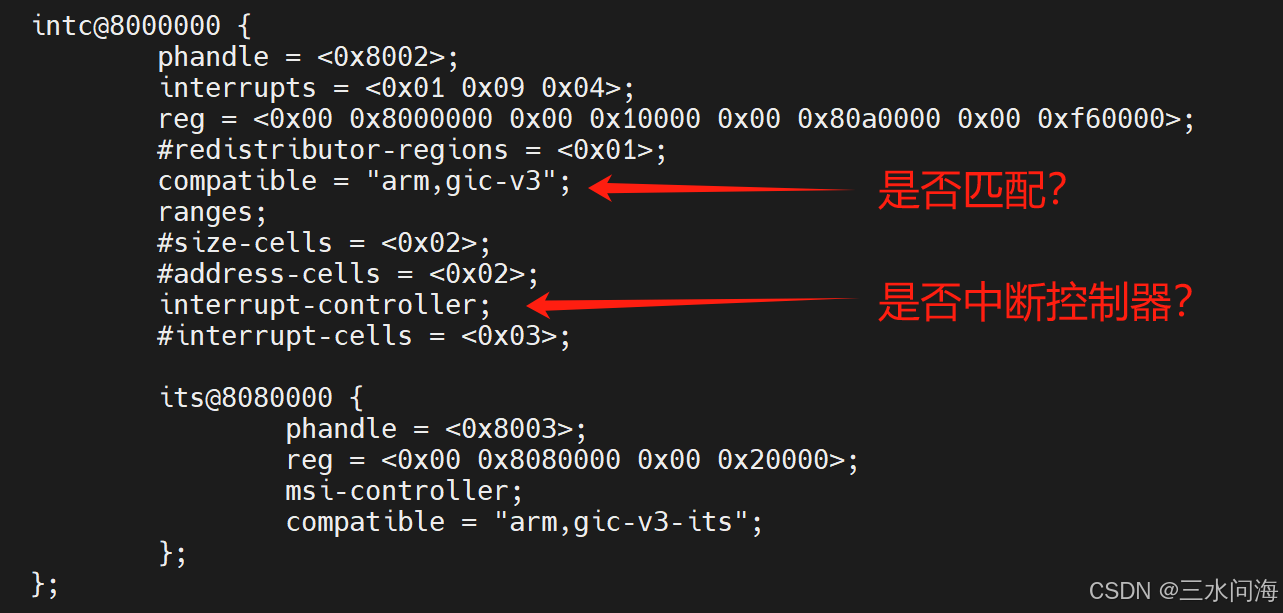

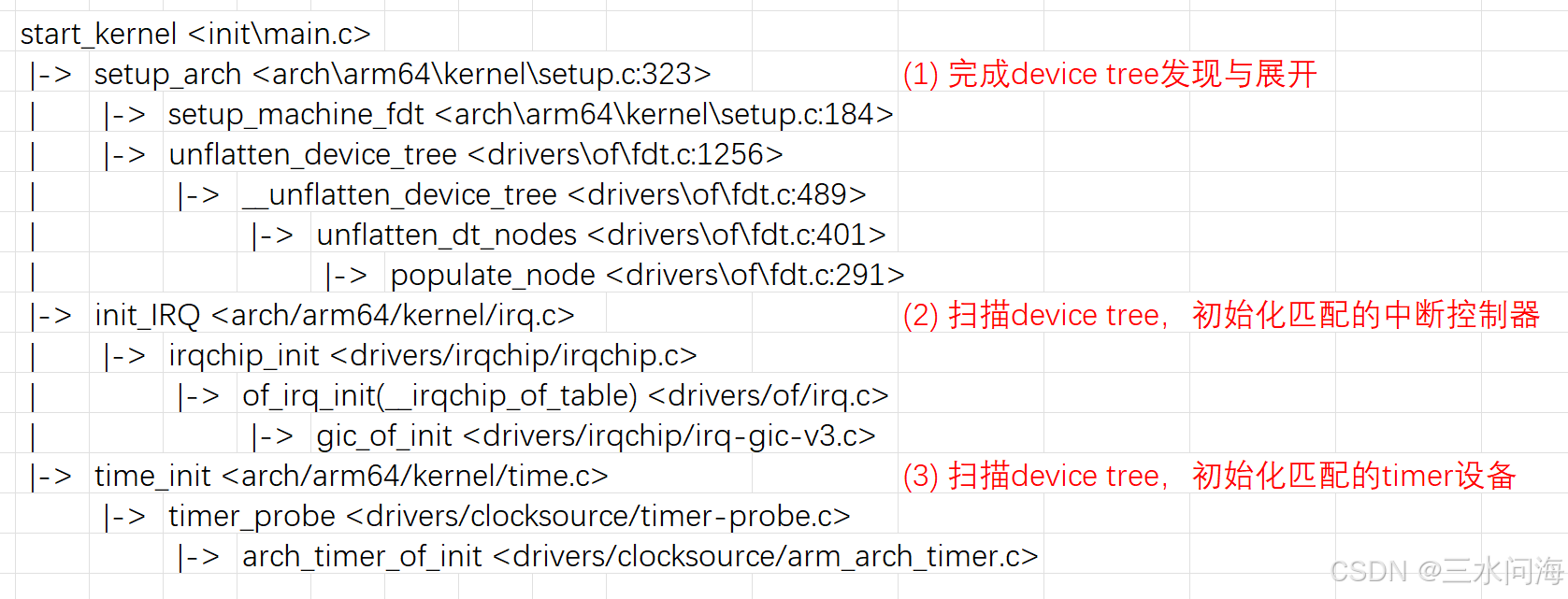

以QEMU virt为例，上图中的DTS中的intc@8000000节点，完全符合上述分析。下图是实际的调用堆栈，gic_of_init传入的参数struct device_node *node就指向intc@8000000节点。
gic_of_init函数的内部细节就不一一分析了，这里只关注重点irq_domain。如下图所示的调用堆栈，分配了一个 irq_domain数据结构实例来表示GIC v3，最后把这个irq_domain加入到了全局链表irq_domain_list。
struct irq_domain 是 Linux 内核中用于硬件中断号转换的数据结构，将硬件中断号（hwirq）映射到内核中的虚拟中断号（virq）。关注struct irq_domain如下几个成员，在后面分析中断号映射时会用到。
- 映射操作：struct irq_domain_ops
irq_domain_ops 是 Linux 内核中用于定义中断域操作方法的结构体。这个结构体包含了一系列函数指针，这些函数指针指向了处理特定中断域操作的函数。通过这些操作，内核可以与中断控制器进行交互，并实现硬件中断号（hwirq）到虚拟中断号（virq）的映射。
static const struct irq_domain_ops gic_irq_domain_ops = {
//从设备树中的中断规范（irq_fwspec）翻译出硬件中断号（hwirq）和中断类型（type）
.translate = gic_irq_domain_translate,
//完成虚拟中断号到硬件中断号的映射
.alloc = gic_irq_domain_alloc,
//释放之前通过 alloc 函数分配的资源
.free = gic_irq_domain_free,
//选择合适的中断控制器
.select = gic_irq_domain_select,
};
- 反向映射相关数据结构
反向映射是指从hwirq找到对应的virq；而映射（正向映射）是指从virq找到对应的hwirq。irq_domain支持两种反向映射的方法：数组linear_revmap和基数树revmap_tree。
数组linear_revmap，其中每个数组下标对应一个硬件中断号，数值为相应的虚拟中断号。优点是访问速度快，适用于连续且范围较小的硬件中断号。缺点是如果硬件中断号范围很大，会占用大量内存。
基数树revmap_tree，用于存储非线性的、稀疏的反向映射关系，基数树中的每个节点存储了一个硬件中断号和相应的虚拟中断号。基数树是一种高效的数据结构，特别适合处理不连续或范围较大的硬件中断号。优点是内存使用效率高，适用于稀疏的中断号映射。缺点是访问速度比线性数组稍慢，但仍然非常高效。
hwirq_max: 最大的硬件中断号。
revmap_direct_max_irq: 支持直接映射的最大硬件中断号。
revmap_size: 线性映射表 linear_revmap 的大小。
revmap_tree: 基数树，用于存储硬件中断号到虚拟中断号的反向映射。
revmap_tree_mutex: 保护基数树的互斥锁。
linear_revmap: 线性表，用于存储硬件中断号到虚拟中断号的反向映射。

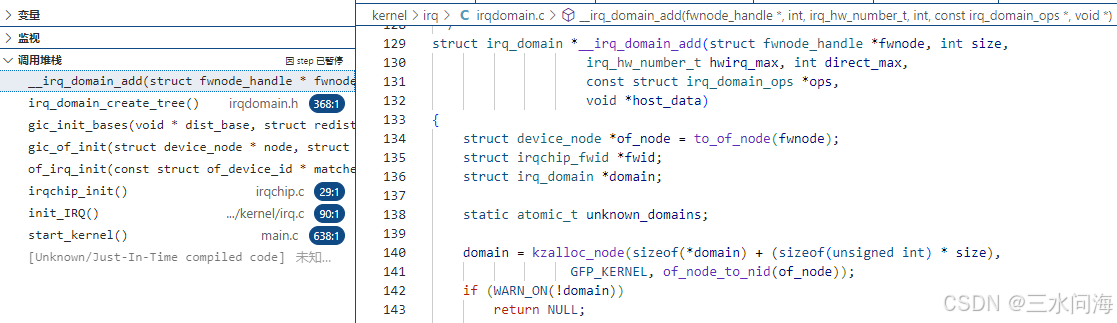

对于GIC V3来说，创建domain的调用过程：irq_domain_create_tree->__irq_domain_add(fwnode, 0, ~0, 0, ops, host_data)，其中第2个参数为domain->revmap_size赋值0；第四个参数为domain->revmap_direct_max_irq赋值0。所以，总是使用基数树revmap_tree。
小结一下，根据DTS树找到中断控制器后，创建irq_domain。irq_domain提供struct irq_domain_ops来完成virq到hwirq的映射，提供数组linear_revmap或基数树revmap_tree用于从hwirq反向查找virq。
具体的映射过程和反向查找，下一章节举例说明。
4.2.4 根据DTS完成timer初始化
4.2.4.1 初始化入口arch_timer_of_init
这一章节来分析timer设备的初始化，它依赖于device tree，也可以说它“消费”device tree。device tree的初始化，参考《4.2.2 Linux解析DTS/DTB流程》。
内核实现的套路和《4.2.3 根据DTS完成中断控制器初始化》基本一样，那就仿写一下。
Arch timer时钟源驱动drivers/clocksource/arm_arch_timer.c中，定义了时钟初始化入口：TIMER_OF_DECLARE(armv8_arch_timer, “arm,armv8-timer”, arch_timer_of_init)。
这个宏其实就是初始化了一个静态常量：struct of_device_id __of_table_armv8_arch_timer。
//本质是定义struct of_device_id __of_table_armv8_arch_timer
TIMER_OF_DECLARE(armv8_arch_timer, "arm,armv8-timer", arch_timer_of_init);
#define TIMER_OF_DECLARE(name, compat, fn) \
OF_DECLARE_1_RET(timer, name, compat, fn)
#define OF_DECLARE_1_RET(table, name, compat, fn) \
_OF_DECLARE(table, name, compat, fn, of_init_fn_1_ret)
#define _OF_DECLARE(table, name, compat, fn, fn_type) \
static const struct of_device_id __of_table_##name \
__used __section(__##table##_of_table) \
__aligned(__alignof__(struct of_device_id)) \
= { .compatible = compat, \
.data = (fn == (fn_type)NULL) ? fn : fn }

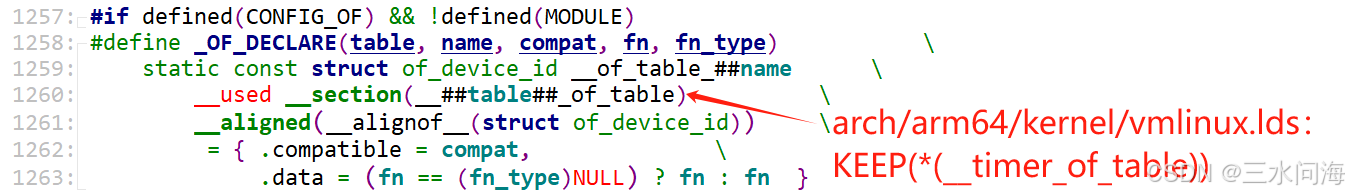

根据_OF_DECLARE，struct of_device_id __of_table_armv8_arch_timer被指定放在了__timer_of_table段(section)中。这个段定义arch/arm64/kernel/vmlinux.lds中，在编译Linux的过程中，变量__of_table_armv8_arch_timer会被放在___timer_of_table段(section)中。
TIMER_OF_DECLARE(armv8_arch_timer, “arm,armv8-timer”, arch_timer_of_init)最终展开为：
static const struct of_device_id __of_table_armv8_arch_timer __used __section(___timer_of_table) = {
.compatible = "arm,armv8-timer",
.data = arch_timer_of_init
}

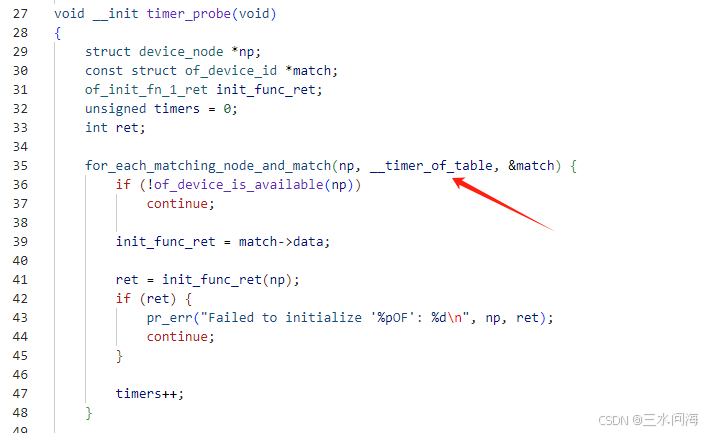

timer_probe从__timer_of_table中找出变量__of_table_armv8_arch_timer，根据.compatible = "arm,armv8-timer"成员，遍历struct device_node设备树，找到匹配的struct device_node节点。调用arch_timer_of_init (.data = arch_timer_of_init)进行arch timer的初始化。

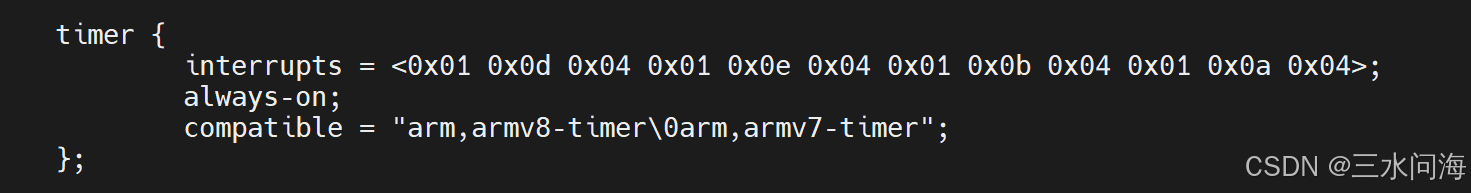

device tree中是否有匹配的节点？以QEMU virt为例，图中的DTS中的timer节点，完全符合上述分析。

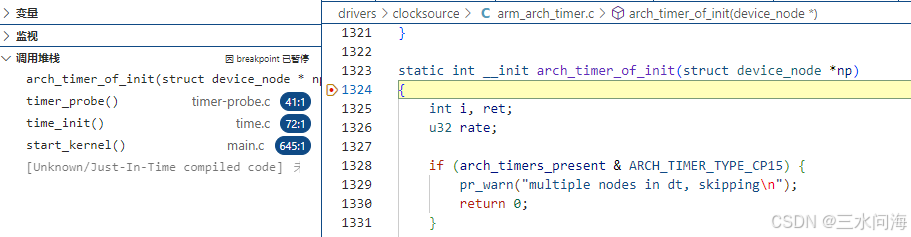

这是arch timer初始化运行的调用堆栈，与上述分析一致。
找到了初始化的入口，接下来分析arch timer的Linux virq与hwirq的映射关系是如何建立的。
4.2.4.2 建立Linux virq与hwirq的映射关系-上半部分
arch_timer_of_init循环调用irq_of_parse_and_map，依次把DTS中timer节点定义的4个物理中断号，都转换成Linux virq存到数组arch_timer_ppi中。

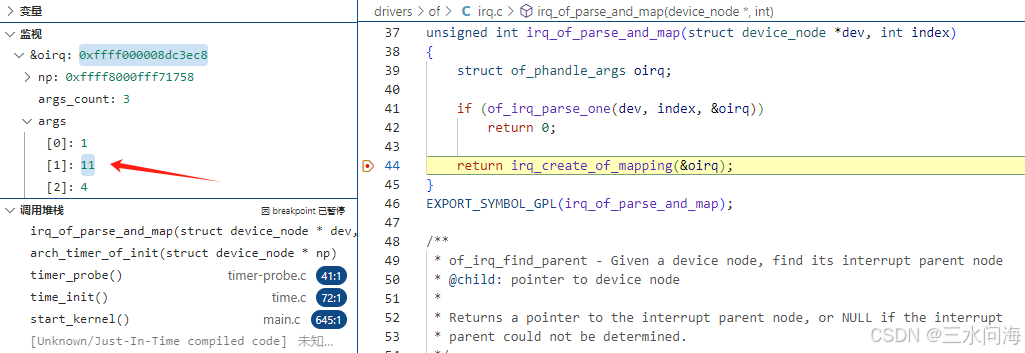

irq_of_parse_and_map首先调用of_irq_parse_one从DTS timer节点得到中断的属性值存入struct of_handle_args oirq结构体变量中。例如对于ARCH_TIMER_VIRT_PPI，解析出来的3个参数如下图，与DTS timer节点中的定义完全相同。其中oriq.args[0]是1，代表是PPI中断；oriq.args[1]等于11，就是0xb，代表PPI中断号；oriq.args[2]等于4，代表中断属性。注意oriq.args[1]等于11，但是11只是PPI中断号，并不是GIC V3的硬件中断号，后面irq_of_parse_and_map会调用irq_create_of_mapping(&oirq)继续转换。

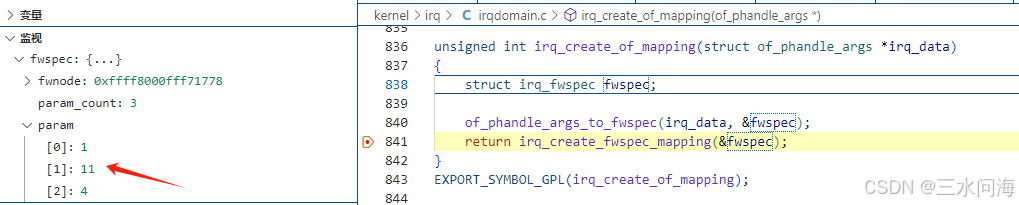

irq_create_of_mapping(&oirq)调用of_phandle_args_to_fwspec函数，把irq_data(传入struct of_handle_args oirq)转换为中断专用的数据结构变量struct irq_fwspec fwspec，3个数值保持一致。irq_create_of_mapping(&oirq)继续调用irq_create_fwspec_mapping(&fwspec)完成映射。

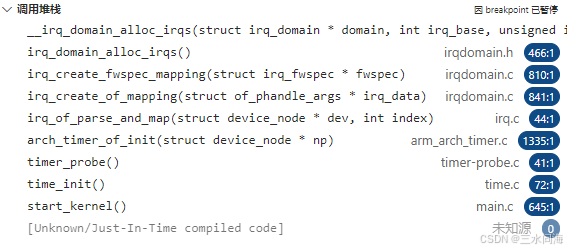

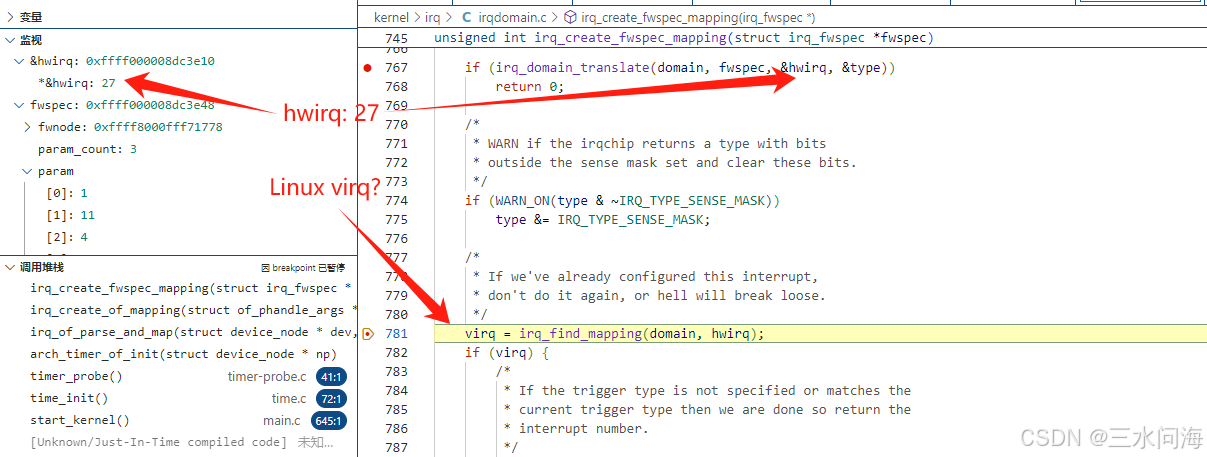

irq_create_fwspec_mapping(&fwspec)首先通过fwspec找到irq_domain，然后调用irq_domain_translate(domain, fwspec, &hwirq, &type)。irq_domain_translate通过调用domain->ops->translate回调函数，实际调用了GIC V3中断的gic_irq_domain_translate函数。根据fwspec->param[0]，判断是PPI中断，把fwspec->param[1] + 16得到27存入*hwirq。
小结一下，irq_create_of_mapping-> irq_create_fwspec_mapping->irq_domain_translate返回后，变量hwirq里面存储的就是DTS PPI 11对应的硬件中断号27。既然确定了hwirq，那它对应的Linux virq是多少？接下来调用irq_find_mapping(domain, hwirq)，在irq_domain中寻找此hwirq(27)是否已经分配过对应的Linux irq。显然是没有的，所以irq_find_mapping(domain, hwirq)一定返回0。
接下来irq_create_fwspec_mapping中，if (irq_domain_is_hierarchy(domain))判断为真，走到irq_domain_alloc_irqs->__irq_domain_alloc_irqs，分配Linux virq并且与hwirq建立映射关系。注意，irq_domain_alloc_irqs传入的第4个参数是fwspec，而不是已经算出的hwirq。估计后面还会再重新计算一次，拭目以待。
4.2.4.3 建立Linux virq与hwirq的映射关系-下半部分
__irq_domain_alloc_irqs分为如下几步，且出现了几个新的和中断相关的数据结构，这里一一分析。
第一步，irq_domain_alloc_descs调用__irq_alloc_descs分配virq及对应的irq_desc数据结构。保留其中最核心的两个函数调用，来展开分析。
int __ref
__irq_alloc_descs(int irq, unsigned int from, unsigned int cnt, int node,
struct module *owner, const struct cpumask *affinity)
{
start = bitmap_find_next_zero_area(allocated_irqs, IRQ_BITMAP_BITS,
from, cnt, 0);
ret = alloc_descs(start, cnt, node, affinity, owner);
}
- bitmap_find_next_zero_area
这个地方，清晰的说明逻辑中断号virq是通过位图变量allocated_irqs按照先申请先得的规则分配的。allocated_irqs和IRQ_BITMAP_BITS的分析，详见《3.4.1.2 IPIPE对Linux中断号的改造》。
- alloc_descs
说到irq_desc数据结构，内核提供了两种管理方式。一种是静态数组struct irq_desc irq_desc[NR_IRQS]，一种是基数树static RADIX_TREE(irq_desc_tree, GFP_KERNEL)。
static RADIX_TREE(irq_desc_tree, GFP_KERNEL);
#define RADIX_TREE(name, mask) \
struct radix_tree_root name = RADIX_TREE_INIT(name, mask)
struct irq_desc irq_desc[NR_IRQS] __cacheline_aligned_in_smp = {
[0 ... NR_IRQS-1] = {
.handle_irq = handle_bad_irq,
.depth = 1,
.lock = __RAW_SPIN_LOCK_UNLOCKED(irq_desc->lock),
}
};
对于静态数组，struct irq_desc相当于编译的时候就已经分配了，逻辑比较简单，只要根据virq来索引即可。对于基数树，需要针对virq进行对应struct irq_desc进行申请和释放。当前默认是CONFIG_SPARSE_IRQ=y，使用基数树。alloc_descs的最重要的主体为：
static int alloc_descs(unsigned int start, unsigned int cnt, int node,
const struct cpumask *affinity, struct module *owner)
{
desc = alloc_desc(start + i, node, flags, mask, owner);
irq_insert_desc(start + i, desc);
}
- 调用alloc_desc申请struct irq_desc。
每个virq都拥有一个struct irq_desc与其对应，且struct irq_desc包含一个struct irq_data结构体。
alloc_descs->alloc_desc-> desc_set_defaults会把virq保存起来：desc->irq_data.irq = irq。注意，irq_data.hwirq此时还没有初始化哦，所以已知virq，是找不到hwirq的。
- 以virq为索引值，调用irq_insert_desc插入基数树irq_desc_tree。

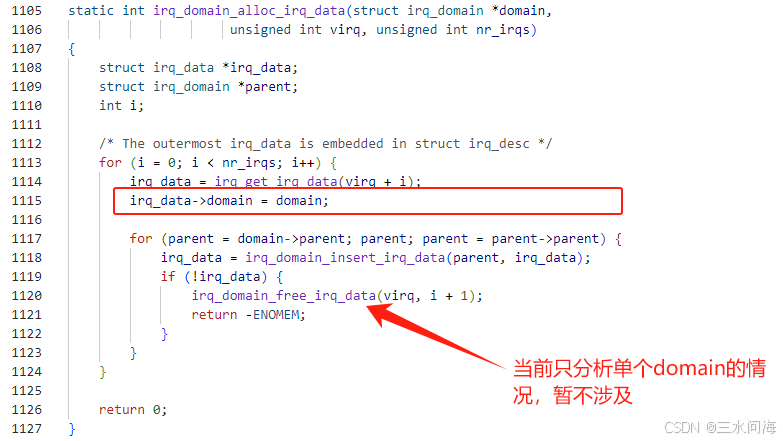

第二步，irq_domain_alloc_irq_data初始化irq_data
特别注意，struct irq_data实体是直接定义在struct irq_desc中，所以在上一步分配struct irq_desc时，struct irq_data实际上也分配了。这里最重要的是给irq_data->domain赋值，让struct irq_desc通过irq_data与domain关联起来。
第三步，irq_domain_alloc_irqs_hierarchy确定virq和hwirq的关系。

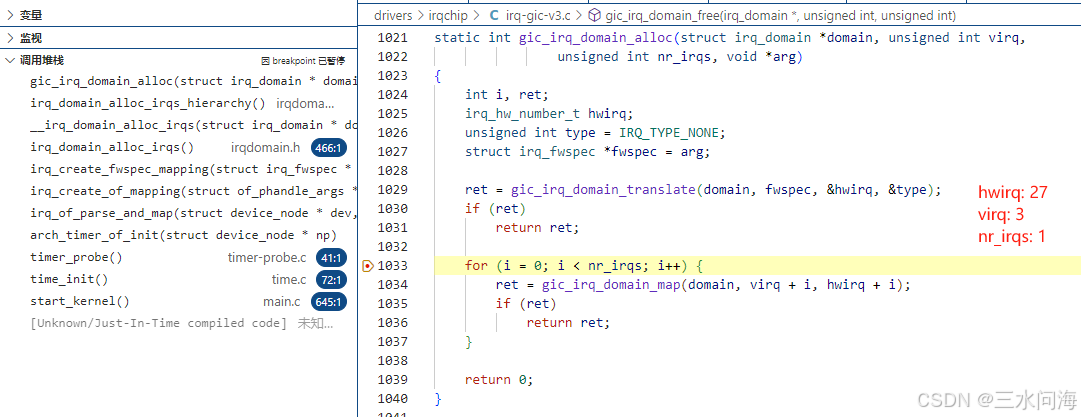

irq_domain_alloc_irqs_hierarchy通过钩子domain->ops->alloc调用了gic_irq_domain_alloc，注意传入的第4个参数不是上面已经计算出来的hwirq，反而是fwspec。所以，在最终到达gic_irq_domain_alloc时。

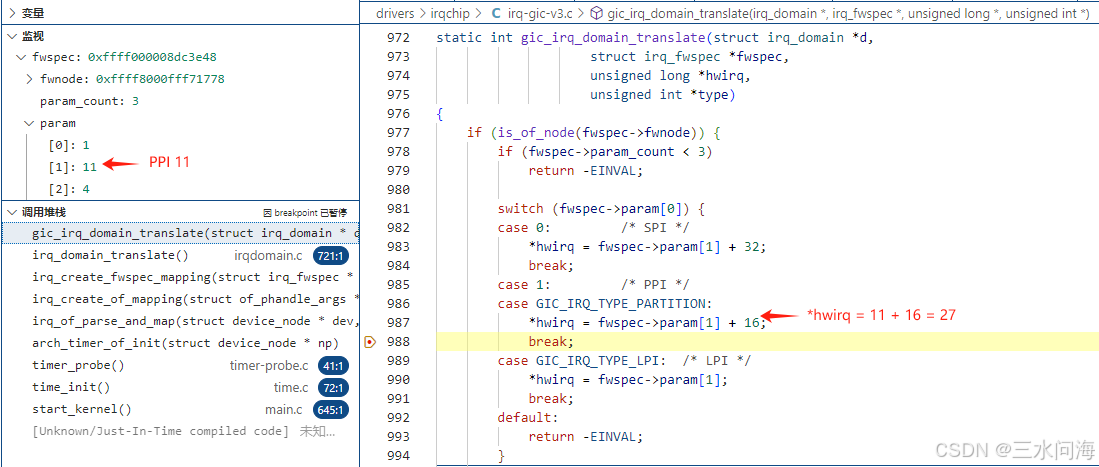

- 调用gic_irq_domain_translate重新计算hwirq。

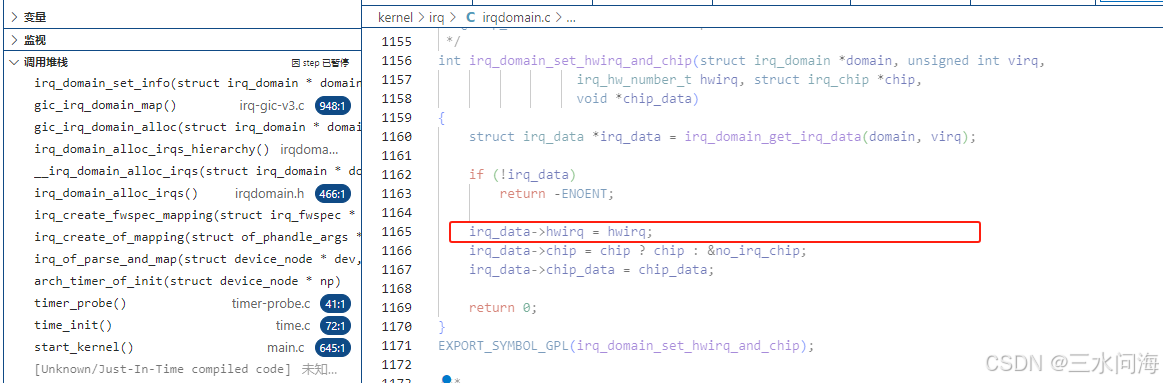

- 调用gic_irq_domain_map完成virq到hwirq的映射关系：irq_data->hwirq = hwirq。至此之后，通过virq可以找到irq_desc.irq_data.hwirq。函数irq_get_irq_data可以方便的从virq找到irq_data。

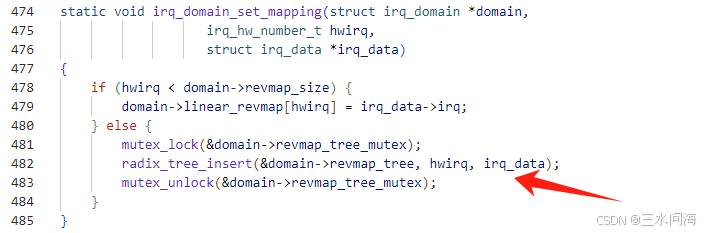

第四步，调用irq_domain_insert_irq->irq_domain_set_mapping，完成hwirq到virq的反向映射。
对于GIC V3来说，创建domain的调用过程：irq_domain_create_tree->__irq_domain_add(fwnode, 0, ~0, 0, ops, host_data)，其中第2个参数为domain->revmap_size赋值0；第四个参数为domain->revmap_direct_max_irq赋值0。
所以，在irq_domain_set_mapping中，通过radix_tree_insert，以hwirq为索引，向domain->revmap_tree插入irq_data。至此之后，通过hwirq可以找到virq即irq_data.irq。内核封装了irq_find_mapping函数来找出hwirq对应的virq。
总结一下：
Linux virq是通过位图变量allocated_irqs按照先申请先得的规则分配的。
每个virq都拥有一个struct irq_desc与其对应，且struct irq_desc包含一个struct irq_data结构体。struct irq_desc通过静态数组或基数树组织起来，索引值为virq。
struct irq_data结构体中的irq代表virq，在alloc_desc时初始化为virq。
struct irq_data结构体中的hwirq，会存储硬件中断号。
已知hwirq，通过irq_domain的revmap_tree或linear_revmap，可以找到irq_data.irq（virq），可以使用API irq_find_mapping函数。
已知virq，通过irq_desc.irq_data.hwirq快速找到hwirq，可以使用API irq_get_irq_data.
4.2.5 根据DTS完成platform设备创建
4.2.5.1 初始化入口及概述
上一章节所述timer设备，为系统提供时钟，所以需要提前初始化。接下来展开DTS中定义的其它设备的初始化过程。默认都会创建struct platform_device，但是也有特例会创建struct amba_device。承接之前的章节，增加第（4）~（6）步，依次展开。

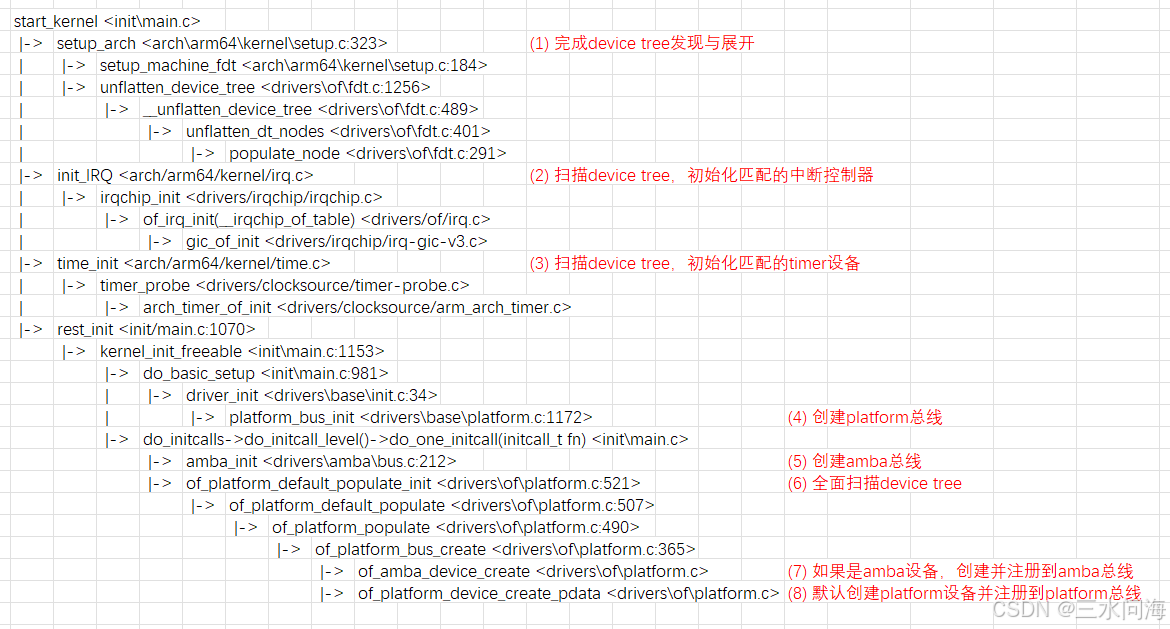

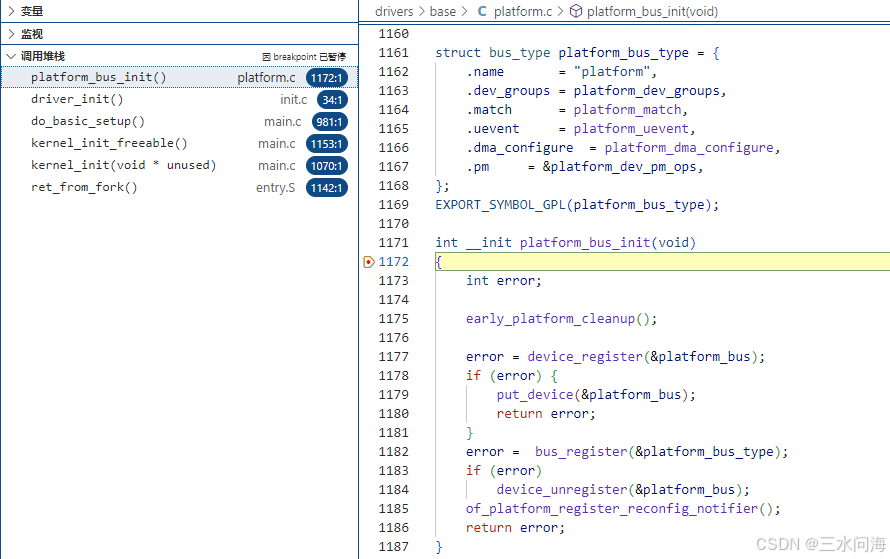

在 Linux 设备驱动开发中，许多外设并没有特定的总线（如 PCI、USB 、SPI、I2C等）支持。为了统一管理和简化这些设备的驱动开发，Linux 内核引入了 platform 虚拟总线。platform 总线是一种虚拟的总线模型，用于管理那些没有专用总线的设备。
平台总线：platform 总线是一个虚拟的总线，用于管理那些没有特定总线支持的设备。它提供了一种统一的机制来注册和管理这些设备及其驱动程序。
平台设备：挂接在 platform 总线上的设备称为 platform 设备，由 struct platform_device 结构体描述。platform 设备通常通过设备树（Device Tree）节点或板级支持包（BSP）定义，并在内核启动时被创建和注册到 platform 总线上。
平台驱动：挂接在 platform 总线上的驱动程序称为 platform 驱动，由 struct platform_driver 结构体描述。platform 驱动程序通常包含设备的探测（probe）和移除（remove）函数，以及一个匹配表（of_match_table 或 platform_device_id），用于匹配设备树节点或平台设备。
通过 platform 总线模型，Linux 内核能够以一种统一和灵活的方式管理各种无特定总线支持的设备，从而简化了设备驱动的开发和维护。Platform总线的定义和注册如下图所示：
AMBA（Advanced Microcontroller Bus Architecture）是由 ARM 公司设计的一种标准，用于连接和管理片上系统（SoC）中的各个组件。AMBA 总线提供了一种高效、灵活的通信机制，使得 SoC 中的处理器、外设和其他组件能够相互通信。
在 Linux 内核中，AMBA 总线同样采用了一种虚拟总线模型，用于管理和配置 AMBA 设备。
AMBA 设备：挂接在 AMBA 总线上的设备称为 AMBA 设备，由 struct amba_device 结构体描述。AMBA 设备通常通过设备树节点定义，并在内核启动时被创建和注册到 AMBA 总线上。“arm,primecell” 是一个在设备树（Device Tree, DTS/DTSI）中常用的兼容属性（compatible property），用于标识 ARM PrimeCell 设备。PrimeCell 是 ARM 公司设计的一系列外设 IP 核，这些外设通过 AMBA 总线连接到片上系统（SoC）中。
AMBA 驱动：挂接在 AMBA 总线上的驱动程序称为 AMBA 驱动，由 struct amba_driver 结构体描述。AMBA 驱动程序通常包含设备的探测（probe）和移除（remove）函数，以及一个匹配表（amba_id），用于匹配设备树节点或 AMBA 设备。AMBA 驱动程序通过 amba_driver_register 和 amba_driver_unregister 函数注册和卸载。

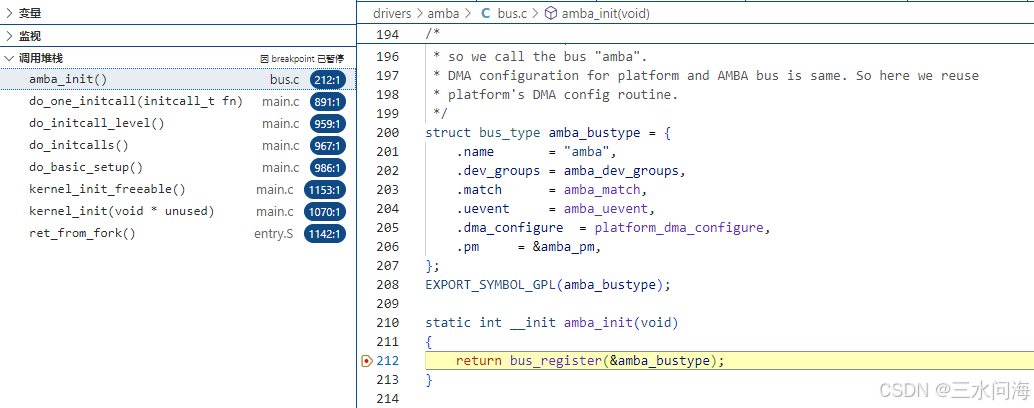

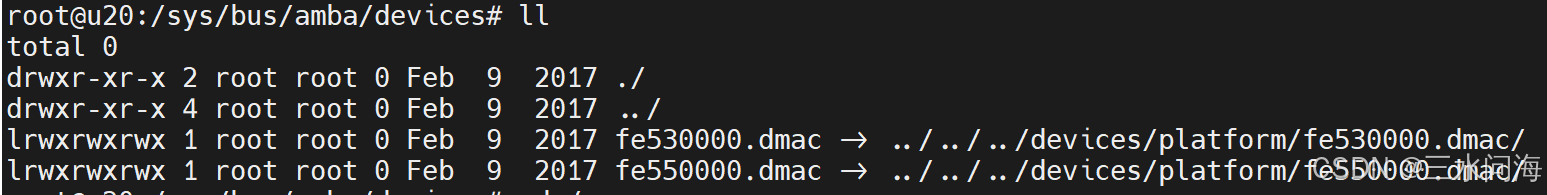

Amba总线的定义和注册如下图所示：
4.2.5.2 哪些DTS节点创建设备

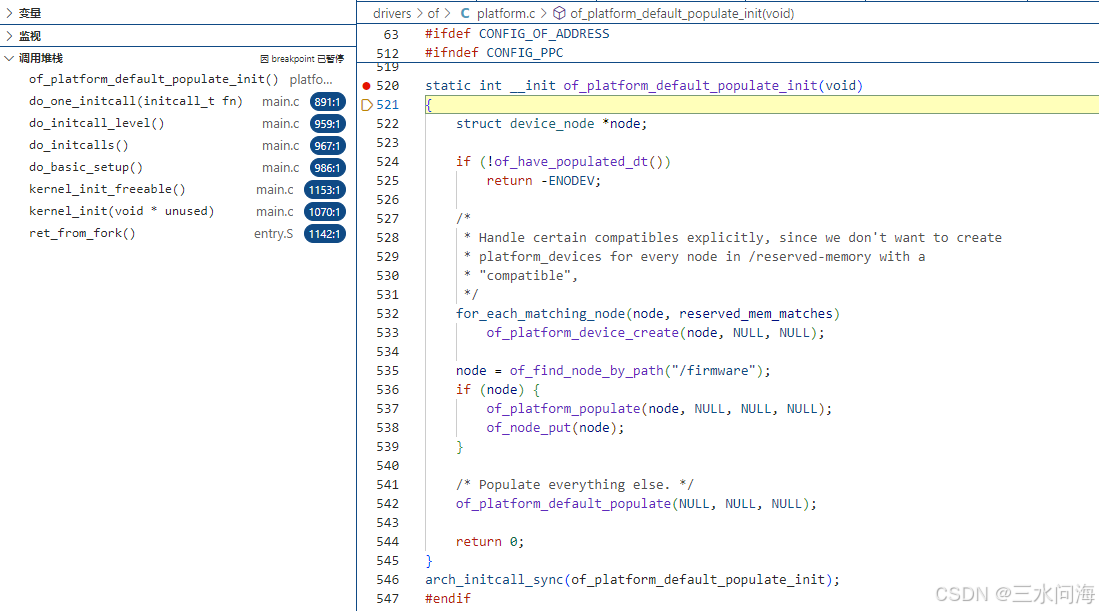

扫描的入口函数是of_platform_default_populate_init，它是怎么被调用的呢？利用arch_initcall_sync宏定义。

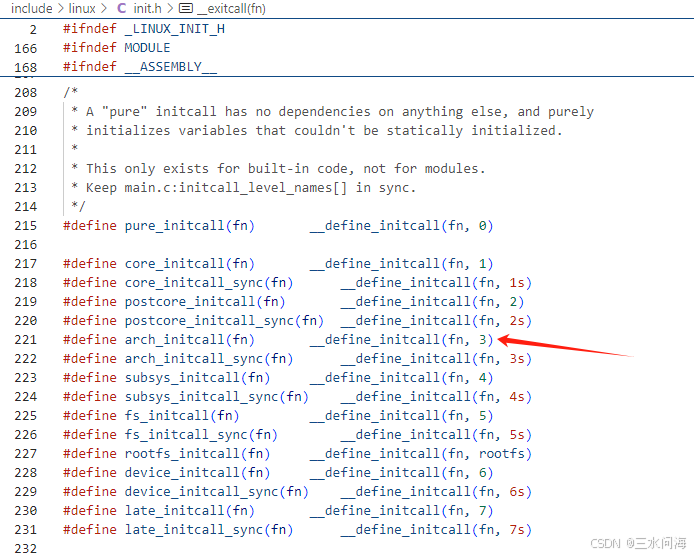

在 Linux 内核中，initcall 宏用于在启动过程中注册不同的初始化函数。这些宏按优先级分类，确保在内核启动的不同阶段执行特定的初始化任务。数字越小，优先级越高，越早执行。异步的初始化函数会尽早执行，而同步(数字后面加后缀s)的初始化函数会等待所有同级别的异步初始化函数完成后才执行。arch_initcall_sync的优先级是3s，即优先级为3，属于同步初始化。

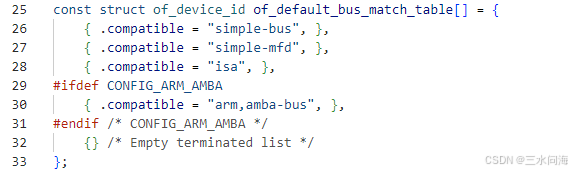

沿着如下调用关系，走到of_platform_populate，遍历DTS根节点的所有子节点，调用 of_platform_bus_create 创建并注册平台设备：of_platform_default_populate_init->of_platform_default_populate->of_platform_populate
int of_platform_populate(
struct device_node *root, // 设备树的根节点
const struct of_device_id *matches, // 匹配表，用于过滤设备树节点
const struct of_dev_auxdata *lookup, // 辅助数据，用于查找额外的设备信息
struct device *parent // 父设备，用于创建新的平台设备
)
{
struct device_node *child;
int rc = 0;
// 获取或查找根节点
root = root ? of_node_get(root) : of_find_node_by_path("/");
if (!root)
return -EINVAL;
// 打印调试信息
pr_debug("%s()\n", __func__);
pr_debug(" starting at: %pOF\n", root);
// 遍历根节点的所有子节点
for_each_child_of_node(root, child) {
// 创建并注册平台设备
rc = of_platform_bus_create(child, matches, lookup, parent, true);
if (rc) {
of_node_put(child); // 释放子节点的引用计数
break; // 如果创建失败，跳出循环
}
}
// 设置根节点的填充标志
of_node_set_flag(root, OF_POPULATED_BUS);
// 释放根节点的引用计数
of_node_put(root);
// 返回最终的错误码
return rc;
}
of_platform_bus_create函数用于从设备树中创建并注册一个平台设备，并递归地处理其子节点。它的逻辑包括：检查节点属性、跳过特定节点、查找辅助数据、处理 ARM PrimeCell 设备、创建平台设备、递归处理子节点、设置填充标志。
static int of_platform_bus_create(
struct device_node *bus, // 当前处理的设备树节点
const struct of_device_id *matches, // 匹配表，用于过滤设备树节点
const struct of_dev_auxdata *lookup, // 辅助数据，用于查找额外的设备信息
struct device *parent, // 父设备，用于创建新的平台设备
bool strict // 是否严格模式，要求必须有 `compatible` 属性
)
{
const struct of_dev_auxdata *auxdata;
struct device_node *child;
struct platform_device *dev;
const char *bus_id = NULL;
void *platform_data = NULL;
int rc = 0;
// 检查是否有 compatible 属性（严格模式）
if (strict && (!of_get_property(bus, "compatible", NULL))) {
pr_debug("%s() - skipping %pOF, no compatible prop\n", __func__, bus);
return 0;
}
// 跳过特定节点
if (unlikely(of_match_node(of_skipped_node_table, bus))) {
pr_debug("%s() - skipping %pOF node\n", __func__, bus);
return 0;
}
// 检查是否已填充
if (of_node_check_flag(bus, OF_POPULATED_BUS)) {
pr_debug("%s() - skipping %pOF, already populated\n", __func__, bus);
return 0;
}
// 查找辅助数据
auxdata = of_dev_lookup(lookup, bus);
if (auxdata) {
bus_id = auxdata->name;
platform_data = auxdata->platform_data;
}
// 处理 ARM PrimeCell 设备
if (of_device_is_compatible(bus, "arm,primecell")) {
of_amba_device_create(bus, bus_id, platform_data, parent);
return 0;
}
// 创建平台设备
dev = of_platform_device_create_pdata(bus, bus_id, platform_data, parent);
if (!dev || !of_match_node(matches, bus))
return 0;
// 递归处理子节点
for_each_child_of_node(bus, child) {
pr_debug(" create child: %pOF\n", child);
rc = of_platform_bus_create(child, matches, lookup, &dev->dev, strict);
if (rc) {
of_node_put(child); // 释放子节点的引用计数
break; // 如果创建失败，跳出循环
}
}
// 设置填充标志
of_node_set_flag(bus, OF_POPULATED_BUS);
// 返回最终的错误码
return rc;
}
- 检查节点属性
检查是否有 compatible 属性，如果没有，则不创建设备节点。
- 处理 ARM PrimeCell 设备
在上一章节已经解释了AMBA总线及AMBA设备。此处遇到了“arm,primecell”，做特殊处理，调用of_amba_device_create创建amba_device并加入amba总线。
- 创建平台设备
调用of_platform_device_create_pdata，创建platfrom device，以及相应的sys下的节点，例如下图的例子。同时，也会把每个platform device的virq和hwirq完成映射，在下一小节展开。
- 递归处理子节点
DTS根节点下的子节点，如果compatible属性与of_default_bus_match_table中的定义匹配，那么就递归调用of_platform_bus_create，扫描下一级子节点，并建立对应的platform设备。

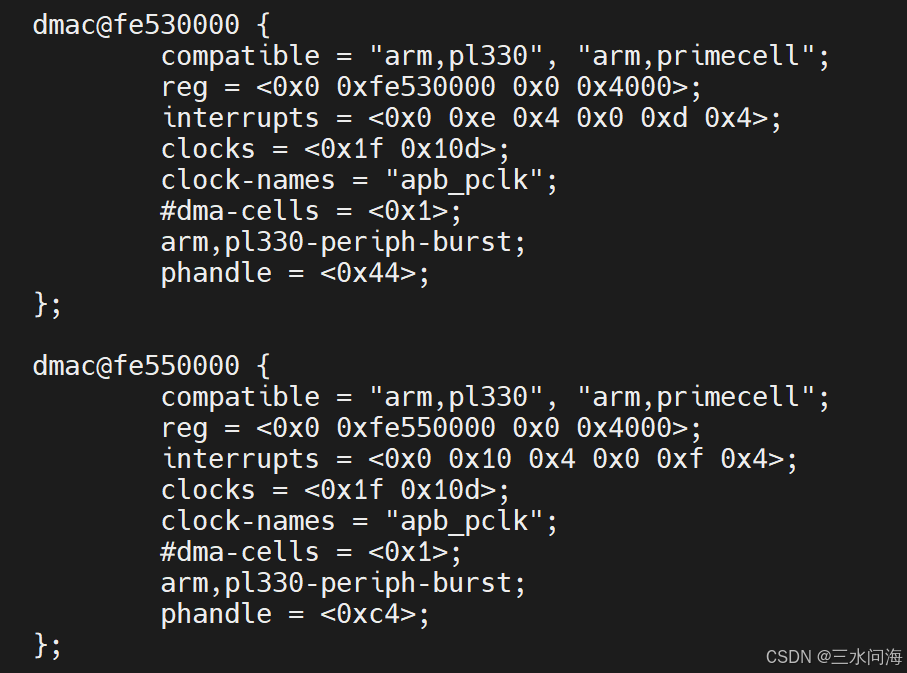

上述of_default_bus_match_table定义的{ .compatible = “arm,amba-bus”, }容易让人困惑，因为已经对“arm,primecell”做了特殊处理。查看了一个ARM64的dts，发现有定义“arm,primecell”的节点，但是直接放在了DTS的根节点下，而不是包含在"arm,amba-bus"节点中。所以，因为DTS不规范，导致了内核需要特殊处理。
在/sys/bus/amba中确实有这两个设备:
针对这个递归反向思考一下，对于DTS根节点下定义的PCIE总线控制器、USB总线控制器、SPI总线控制器、I2C总线控制器等，只会创建出总线控制器对应的platform device，并不会递归扫描其子节点。这些总线控制器的slave设备，由各自的总线控制器子系统自行处理。
4.2.5.3 建立hwirq与irq的映射
of_platform_device_create_pdata会调用of_device_alloc创建platform device，并设置其总线为dev.bus = &platform_bus_type。
static struct platform_device *of_platform_device_create_pdata(
struct device_node *np, // 设备树节点
const char *bus_id, // 设备的名称
void *platform_data, // 平台数据
struct device *parent // 父设备
)
{
struct platform_device *dev;
// 检查设备是否可用和是否已填充
if (!of_device_is_available(np) ||
of_node_test_and_set_flag(np, OF_POPULATED))
return NULL;
// 分配平台设备结构体
dev = of_device_alloc(np, bus_id, parent);
if (!dev)
goto err_clear_flag;
// 设置 DMA 掩码
dev->dev.coherent_dma_mask = DMA_BIT_MASK(32);
if (!dev->dev.dma_mask)
dev->dev.dma_mask = &dev->dev.coherent_dma_mask;
// 设置总线类型和平台数据
dev->dev.bus = &platform_bus_type;
dev->dev.platform_data = platform_data;
of_msi_configure(&dev->dev, dev->dev.of_node);
// 添加设备
if (of_device_add(dev) != 0) {
platform_device_put(dev);
goto err_clear_flag;
}
return dev;
err_clear_flag:
// 清除填充标志
of_node_clear_flag(np, OF_POPULATED);
return NULL;
}

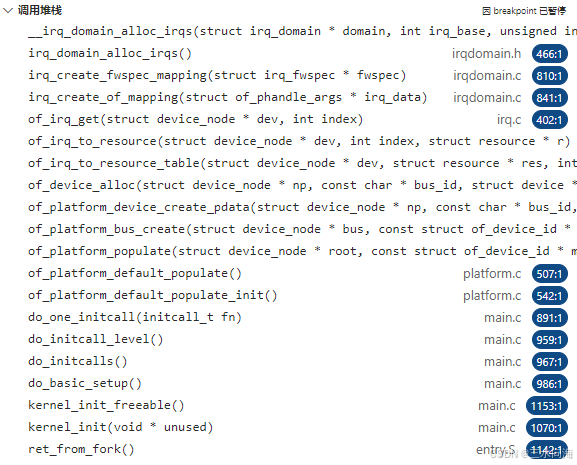

沿着of_device_alloc，会发现它会层层调用走到__irq_domain_alloc_irqs。走到这里，逻辑就和4.2.4.3的逻辑一模一样了，不需要重复描述了。
小节一下，到此为止，已经完全搞通搞透了物理中断号hwirq如何转换成Linux中断号virq。
接下来将思路转向中断处理函数的注册和处理过程。
扫一扫
870
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
