CogHistogramTool 工具超深度解析
CogHistogramTool1 是康耐视 (Cognex) VisionPro 视觉软件中专注于图像灰度分布统计的核心分析工具，其底层逻辑是对指定图像区域内的像素灰度值（0~255）进行量化统计，生成 “灰度直方图” 及衍生的统计特征（均值、方差、峰值等）。该工具不直接做缺陷检测，而是为其他视觉工具（如 CogThresholdTool、CogPatInspectTool1）提供数据支撑，也是图像质量评估、光照稳定性监测、阈值分割的关键前置工具。
一、工具核心定位与应用场景
1. 核心价值
- 量化描述图像的灰度分布特征（如 “图像偏亮 / 偏暗”“灰度是否集中”“是否存在双峰分布”）；
- 为阈值分割、缺陷判定提供客观数据依据（而非人工凭经验调参）；
- 监测产线图像的光照 / 成像稳定性（如直方图均值波动是否超出阈值）。
2. 典型应用场景
| 应用场景 | 核心作用 |
|---|---|
| 印刷品墨色均匀性检测 | 统计印刷区域的灰度均值 / 方差，方差越小→墨色越均匀 |
| 阈值分割的阈值确定 | 分析直方图的 “峰 - 谷” 分布，选择谷值作为二值化阈值（如前景 / 背景分割） |
| 产线光照稳定性监测 | 统计固定区域的灰度均值，均值波动超出 ±5→判定光照异常 |
| 表面缺陷初步筛查 | 正常区域直方图为单峰，缺陷区域（如划痕）会导致直方图出现额外峰值 |
| 图像质量评估 | 统计灰度动态范围（最大值 - 最小值），范围越小→图像对比度越低、质量越差 |
二、核心原理：灰度直方图的统计逻辑
1. 灰度直方图的定义
灰度直方图是图像中各灰度级（0 = 纯黑，255 = 纯白）的像素数量 / 占比的分布曲线：
- 横轴：灰度值（0~255）；
- 纵轴：对应灰度值的像素数量（“计数模式”）或像素占比（“归一化模式”）。

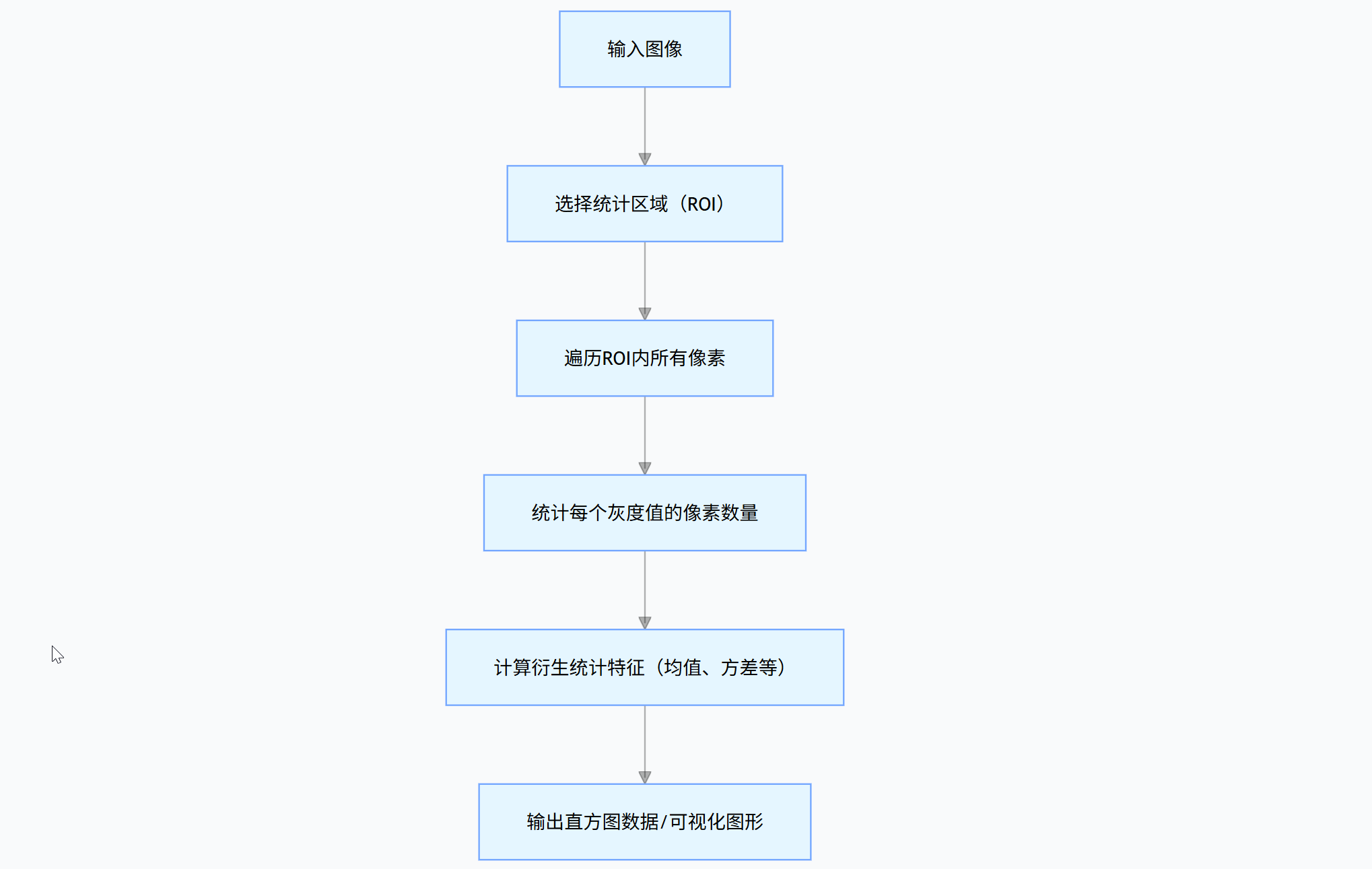

2. CogHistogramTool1 的底层统计流程
- 核心计算逻辑：① 像素遍历：逐行逐列读取 ROI 内每个像素的灰度值
G(x,y)；② 计数统计：创建长度为 256 的数组H[0..255]，H[g] += 1（g为当前像素灰度值）；③ 特征计算：基于H[g]计算均值、方差等（公式见下文）。
3. 核心统计特征的计算公式（底层原理）
CogHistogramTool1 输出的所有统计量均基于直方图数组H[g]计算，关键公式如下：
| 统计特征 | 计算公式 | 物理意义 |
|---|---|---|
| 像素总数 | N = Σ（g=0 到 255）H [g] | ROI 内的总像素数 |
| 灰度均值（μ） | μ = [Σ（g=0 到 255）g×H [g]] / N | 图像的整体亮度（μ 越大→图像越亮） |
| 灰度方差（σ²） | σ² = [Σ（g=0 到 255）(g-μ)²×H [g]] / N | 灰度分布的离散程度（σ² 越大→灰度越分散，如墨色不均、有缺陷） |
| 标准差（σ） | σ = √σ² | 方差的开方，单位与灰度值一致（更易理解，如 σ=5 表示灰度波动 ±5） |
| 中位数 | 找到最小的 g，使 Σ（0 到 g）H [g] ≥ N/2 | 灰度的中间值（均值受极值影响，中位数更稳定） |
| 众数（峰值） | 找到最大的 H [g] 对应的 g 值 | 图像中最常见的灰度值（如印刷品的基准墨色灰度） |
| 最小值 / 最大值 | min_g = 最小的 g（H [g]>0）；max_g = 最大的 g（H [g]>0） | 灰度动态范围（max_g - min_g）→ 范围越大，对比度越高 |
| 偏度（Skewness） | S = [Σ（g=0 到 255）(g-μ)³×H [g]] / (N×σ³) | 直方图的不对称性：- S>0：直方图右偏（亮像素多，图像偏亮）；- S<0：左偏（暗像素多，图像偏暗） |
| 峰度（Kurtosis） | K = [Σ（g=0 到 255）(g-μ)⁴×H [g]] / (N×σ⁴) - 3 | 直方图的峰值尖锐度：- K>0：峰值尖锐（灰度集中，如均匀的印刷区域）；- K<0：峰值平缓（灰度分散，如有缺陷） |
三、工具界面功能超详细解析（参数 + 调优 + 实战）
CogHistogramTool1 的参数界面分为 **“区域”“设置”“图形”** 三个核心选项卡，以下是每个参数的技术细节与调优技巧：
1. 「区域」选项卡：定义统计范围（核心前置配置）
此选项卡用于指定 “对图像的哪个区域做灰度统计”，直接决定统计结果的有效性。
| 界面参数 | 技术原理 | 实战调优技巧 |
|---|---|---|
| 区域类型（下拉框） | 可选：① 矩形区域（Rectangle）；② 圆形区域（Circle）；③ 多边形区域（Polygon）；④ 掩膜区域（Mask）（仅统计掩膜内的像素） | - 规则形状（如印刷标签）：选矩形 / 圆形；- 不规则形状（如异形零件）：选多边形；- 需排除背景干扰（如零件 + 夹具）：选掩膜（用 CogMaskTool 生成掩膜） |
| 区域参数（X/Y/ 宽 / 高 / 半径 / 顶点） | 定义所选区域的几何参数（如矩形的左上角 X/Y、宽 / 高） | - 统计区域需完全覆盖 “目标区域”（如印刷品的文字区域），避免包含无关背景；- 区域大小：至少≥10×10 像素（过小会导致统计结果波动大） |
| 图像坐标系 | 选择 “像素坐标系”（默认）或 “世界坐标系”（需标定） | - 仅统计像素灰度：选像素坐标系；- 需关联物理尺寸（如每 mm² 的灰度均值）：选世界坐标系 |
| ROI 预览 | 实时显示所选区域在图像上的叠加框 | 调整参数时实时查看，确保区域无遗漏 / 多余 |
2. 「设置」选项卡：配置统计规则与输出
此选项卡控制 “如何统计灰度” 及 “输出哪些结果”，是工具的核心配置。
| 界面参数 | 技术原理 | 实战调优技巧 |
|---|---|---|
| 灰度通道 | 可选：① 灰度通道（Grayscale）（默认，统计单通道灰度）；② RGB 通道（Red/Green/Blue）（分别统计彩色图像的 RGB 三通道） | - 灰度图像：选 Grayscale；- 彩色图像（如印刷品色差检测）：选对应 RGB 通道（如红色墨色统计 Red 通道） |
| 统计模式 | 可选：① 计数模式（Count）：纵轴为像素数量；② 归一化模式（Normalized）：纵轴为像素占比（0~1）；③ 累积模式（Cumulative）：纵轴为累计像素数 / 占比 | - 看绝对像素数：选 Count；- 对比不同大小的区域：选 Normalized（消除区域大小影响）；- 确定阈值（如累计 80% 像素的灰度值）：选 Cumulative |
| 灰度范围筛选 | 可选：① 全范围（0~255）；② 自定义范围（如 50~200） | - 仅分析目标灰度区间（如印刷品的有效墨色灰度 50~200）：选自定义范围，排除过亮 / 过暗背景 |
| 输出统计特征 | 勾选需输出的统计量（均值、方差、中位数、众数、偏度、峰度等） | - 墨色均匀性检测：勾选均值、方差、峰度；- 光照稳定性监测：勾选均值、标准差；- 亮度偏态分析：勾选均值、偏度 |
| 平滑直方图 | 对统计后的直方图做高斯平滑（消除像素噪声导致的直方图毛刺） | - 小区域统计（<50×50 像素）：勾选（平滑系数设为 1~2）；- 大区域统计：无需勾选（直方图本身已平滑） |
3. 「图形」选项卡：可视化配置（调试辅助）
此选项卡用于控制直方图的显示方式，核心作用是 “直观验证统计结果”，不影响数据输出。
| 界面参数 | 调试价值 | 实战勾选建议 |
|---|---|---|
| 显示直方图 | 在图形窗口绘制灰度直方图曲线 | 必勾选（直观查看灰度分布形态） |
| 显示统计特征标注 | 在直方图上标注均值、中位数、众数等数值 | 调试时勾选（快速判断图像亮度 / 分散度） |
| 显示阈值线 | 手动绘制灰度阈值线（如分割前景 / 背景的阈值） | 辅助阈值分割时勾选（直观查看阈值位置是否在直方图谷值） |
| 显示 ROI 叠加框 | 在输入图像上叠加统计区域的半透明框 | 确认统计区域是否正确时勾选 |
| 直方图颜色 / 样式 | 调整直方图曲线的颜色、线宽、填充样式 | 多通道统计（如 RGB）：用不同颜色区分各通道直方图 |
四、完整工作流程（实战案例：印刷品墨色均匀性检测）
以 “食品包装标签的黑色文字墨色均匀性检测” 为例，完整配置与分析流程：
步骤 1：配置统计区域
- 区域类型：矩形（覆盖标签的文字区域）；
- 区域参数：X=100，Y=50，宽 = 200，高 = 80（确保覆盖所有文字，不包含背景）；
- 排除背景：若有夹具 / 边框，用掩膜区域排除。
步骤 2：配置统计规则
- 灰度通道：Grayscale（标签为灰度图像）；
- 统计模式：Normalized（归一化，消除区域大小影响）；
- 灰度范围：50~200（黑色文字的灰度范围，排除 0（纯黑）和 255（纯白）背景）；
- 输出统计特征：勾选均值、方差、峰度。
步骤 3：运行工具，分析结果
- 正常样本（墨色均匀）：均值 = 80（基准灰度），方差 = 8（<10，分散度小），峰度 = 1.5（>0，峰值尖锐）；
- 异常样本（墨色不均 / 漏印）：均值 = 82（偏离基准），方差 = 25（>10，分散度大），峰度 =-0.5（<0，峰值平缓）；
步骤 4：判定逻辑（脚本 / 工具联动）
// 伪代码：基于统计特征判定合格/不合格
double mean = cogHistogramTool1.Results.Mean;
double variance = cogHistogramTool1.Results.Variance;
double kurtosis = cogHistogramTool1.Results.Kurtosis;
if (Math.Abs(mean - 80) ≤ 3 && variance ≤ 10 && kurtosis ≥ 0) {
// 墨色均匀，判定合格
cogDecisionTool1.Results.Decision = true;
} else {
// 墨色不均，判定不合格
cogDecisionTool1.Results.Decision = false;
}
五、常见问题与解决方案（产线实战痛点）
| 常见问题 | 底层原因 | 解决方案 |
|---|---|---|
| 统计结果波动大 | 1. 统计区域过小（<10×10 像素）；2. 图像存在椒盐噪声；3. 产线振动导致区域偏移 | 1. 增大统计区域（≥50×50 像素）；2. 上游用 CogIPOneImageTool1 做中值滤波去噪；3. 用 CogPMAlignTool 定位后再统计 |
| 统计结果受背景干扰 | 统计区域包含无关背景（如夹具、边框） | 1. 用掩膜区域排除背景；2. 缩小统计区域至纯目标区域；3. 自定义灰度范围，过滤背景灰度 |
| 直方图无明显峰值 | 1. 图像对比度极低；2. 统计区域包含多种灰度的目标（如文字 + 图案） | 1. 上游用 CogIPOneImageTool1 做直方图均衡化增强对比度；2. 拆分统计区域（分别统计文字 / 图案） |
| 彩色图像统计偏差 | 直接统计灰度通道（丢失彩色信息） | 针对彩色目标，分别统计 RGB 通道的直方图（如红色墨色统计 Red 通道） |
六、工具联动与扩展应用
CogHistogramTool1 极少单独使用，通常与以下工具联动实现完整检测：
- 与 CogThresholdTool 联动：用直方图的谷值作为二值化阈值（自动计算阈值，替代人工调参）；
- 与 CogPatInspectTool1 联动：用直方图的均值 / 方差作为 “规范化预处理” 的参考值，提升差异检测精度；
- 与 CogDecisionTool 联动：基于统计特征设置判定规则，输出 “合格 / 不合格” 结果；
- 与 CogToolBlock 联动：封装为 “灰度统计模块”，复用在不同检测工程中。
七、总结
CogHistogramTool1 是 VisionPro 中“以数据量化图像特征” 的核心工具，其底层是对灰度分布的统计建模，核心价值不在于 “检测缺陷”，而在于 “为缺陷检测提供客观、可量化的判断依据”。在工业视觉检测中，只要涉及 “图像亮度、对比度、灰度均匀性” 的评估，或需要 “自动确定阈值”，CogHistogramTool1 都是不可替代的前置工具，尤其适用于印刷、电子、包装等对灰度一致性要求高的行业。
