Allegro PCB designer 量测板子的长宽

原创 于 2025-10-09 15:26:07 发布 · 276 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程 #pcb工艺

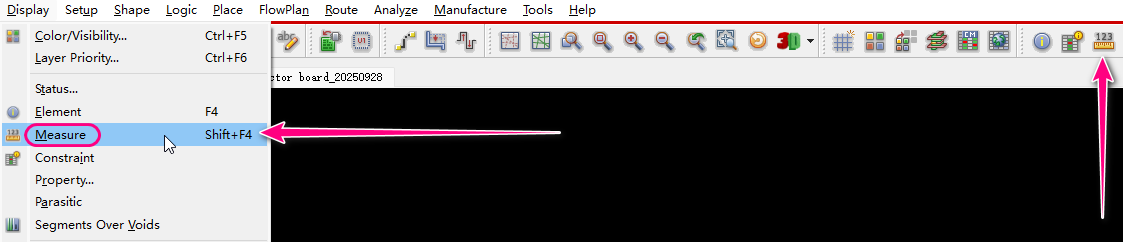

display，measure，或者快捷栏里的尺子图标都可以进入量测模式
在这里插入图片描述

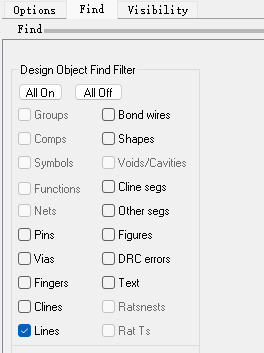

右侧选择lines
在这里插入图片描述

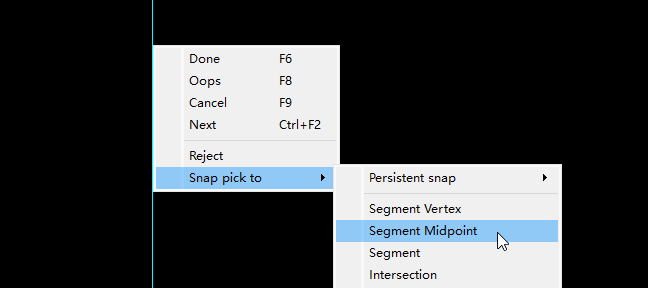

在板边的线上右键，snap pick to，segment midpoint，即可选中板边的中间点
在这里插入图片描述

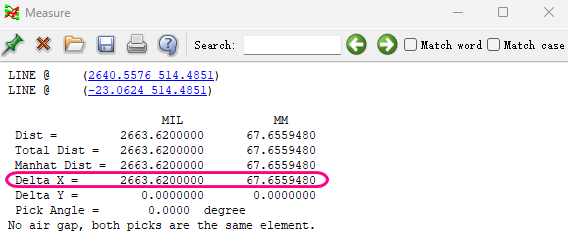

在另一边的板边线上同样右键，即可出现长度delta X
在这里插入图片描述
